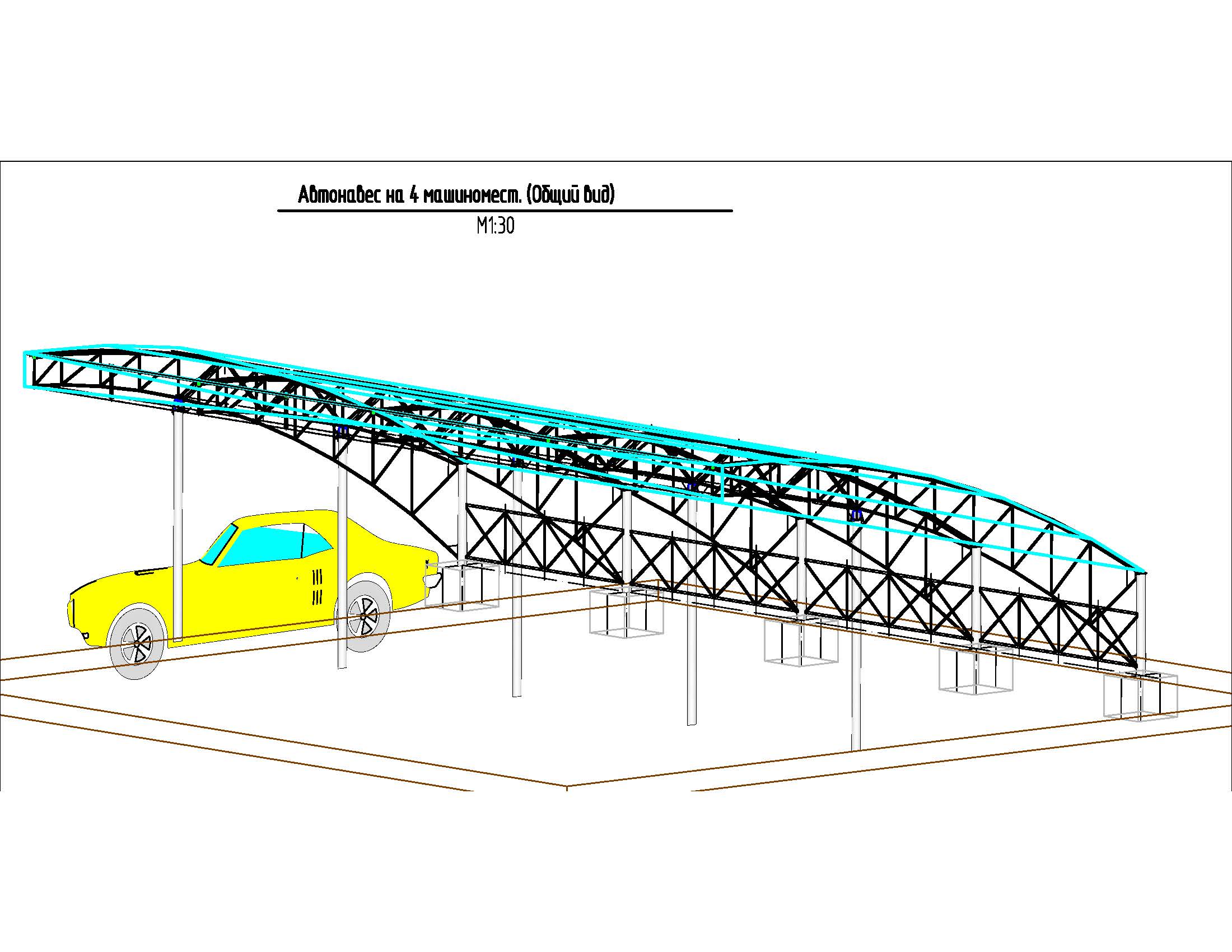

Данный проект разработан на устройство легкого автонавеса на 4 машиноместа 2. Сварная конструкция автонавеса размером в плане 10.4 х 5.5 м, выполнена из металлических труб квадратного и прямоугольного сечения.
Опорные стойки крепятся к монолитным железобетонным столбчатым фундаментам при помощи фундаментных болтов .
На стойки опирается арочная конструкция в процессе монтажа дополнительно раскрепленная связевыми фермами.
Покрытие атонавеса выполнено из плит поликарбоната фирмы "Полигаль".
Рабочие чертежи марки КМ выполнены на основании требований СНиП II-23-81* "Стальные конструкции".
Изготовление и монтаж металлоконструкций выполнять в соответствии с требованиями СП 53-101-98 "Изготовление и контроль качества строительных конструкций" и СНиП III-18-75. Длину неоговоренных сварных швов принимать не мене длины сопряжения свариваемых элементов.
Швы сварных соединений по ГОСТ 5264-80*.Ручная сварка электродами Э-42 по ГОСТ 9467-75, катет сварного шва по наименьшей толщине свариваемых элементов.
3. Перед началом производства земляных работ по устройству фундаментов произвести согласование проекта с городскими энергетическими службами.
4. Климатический район: IIВ
Нормативная снеговая нагрузка 120кг/м2
Нормативный скоростной напор ветра 23кг/м2
5. После монтажа все металлоконструкции необходимо окрасить эмалью ПФ-115 ГОСТ 6465-76* за 3 раза по 1 слою грунтовке ГФ-021 по ГОСТ 25129-82, по предварительно очищенной от ржавчины поверхности.
6. Все виды строительно-монтажных работ выполнять со строгим соблюдением правил производства работ в строительстве, содержащихся в третьей части СНиП, а так же с выполнением требований главы СНиП 12-04-2002 "Безопасность труда в строительстве".
