Конкурс асов 3D-моделирования

Бак для СОЖ вальцешлифовального станка

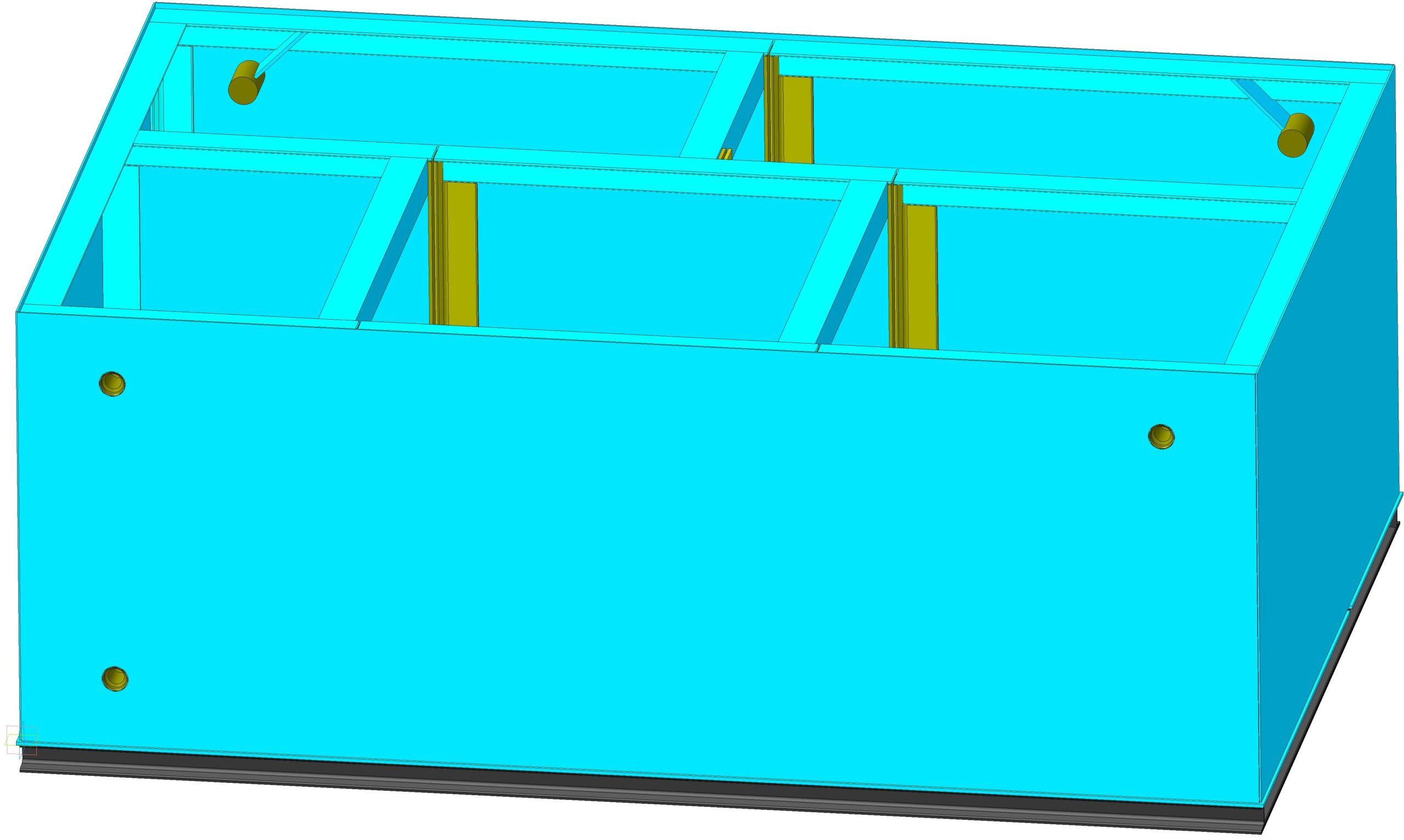

Бак предназначен для смазывающе - охлаждающей жидкости. Выполнен из листов металла и уголков. Сварная конструкция. 3D - модели и сборка.

Состав: 3D сборка, модели Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Металлоконструкции / Бак для СОЖ вальцешлифовального станка

ХШ5-21 РМТ1.8550 - Бак
