Бак для воды, открытый, 0,25 м3

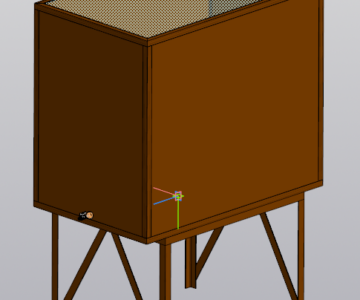

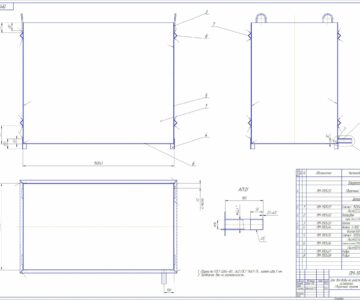

Бак для воды, открытый, 0,25 м3. Крышка закрывает половину бака. Материал черная сталь - уголок 25х25х3, Лист 2. Крышка на петлях с ручкой.

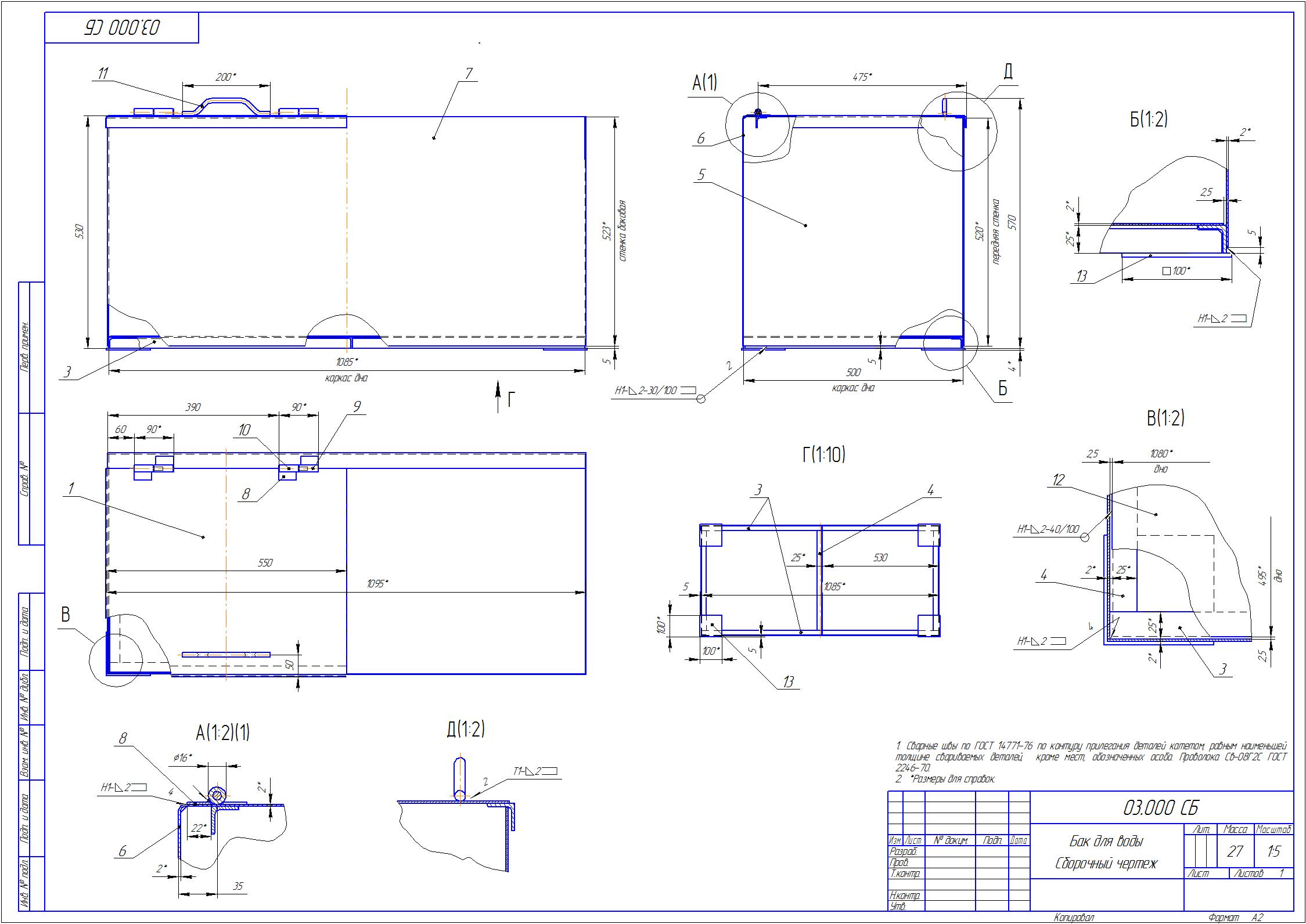

Состав: Сборочный чертеж, деталировка. Спецификация. Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Бак для воды, открытый, 0,25 м3

Бак для воды.cdw
Крышка/
Крышка/Крышка СБ.cdw
Крышка/Лист крышки.cdw
Крышка/Спецификация Крышка.spw
Полупетля-втулка.cdw
Полупетля-стержень.cdw
Поперечина дна.cdw
Ручка крышки.cdw
Спецификация Бак для воды.spw
Стенка боковая.cdw
Стенка задняя.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Автор:

Дата:

Просмотры: 8 422

103 LoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • Еще чертежи и проекты по этой теме:

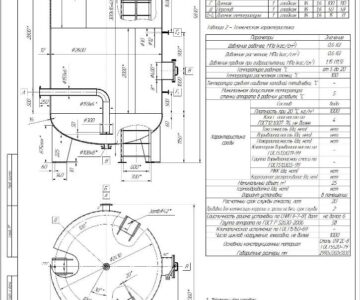

    ГЧ1 - Бак для воды V=25м Габаритный чертеж
