Бак под воду для бани

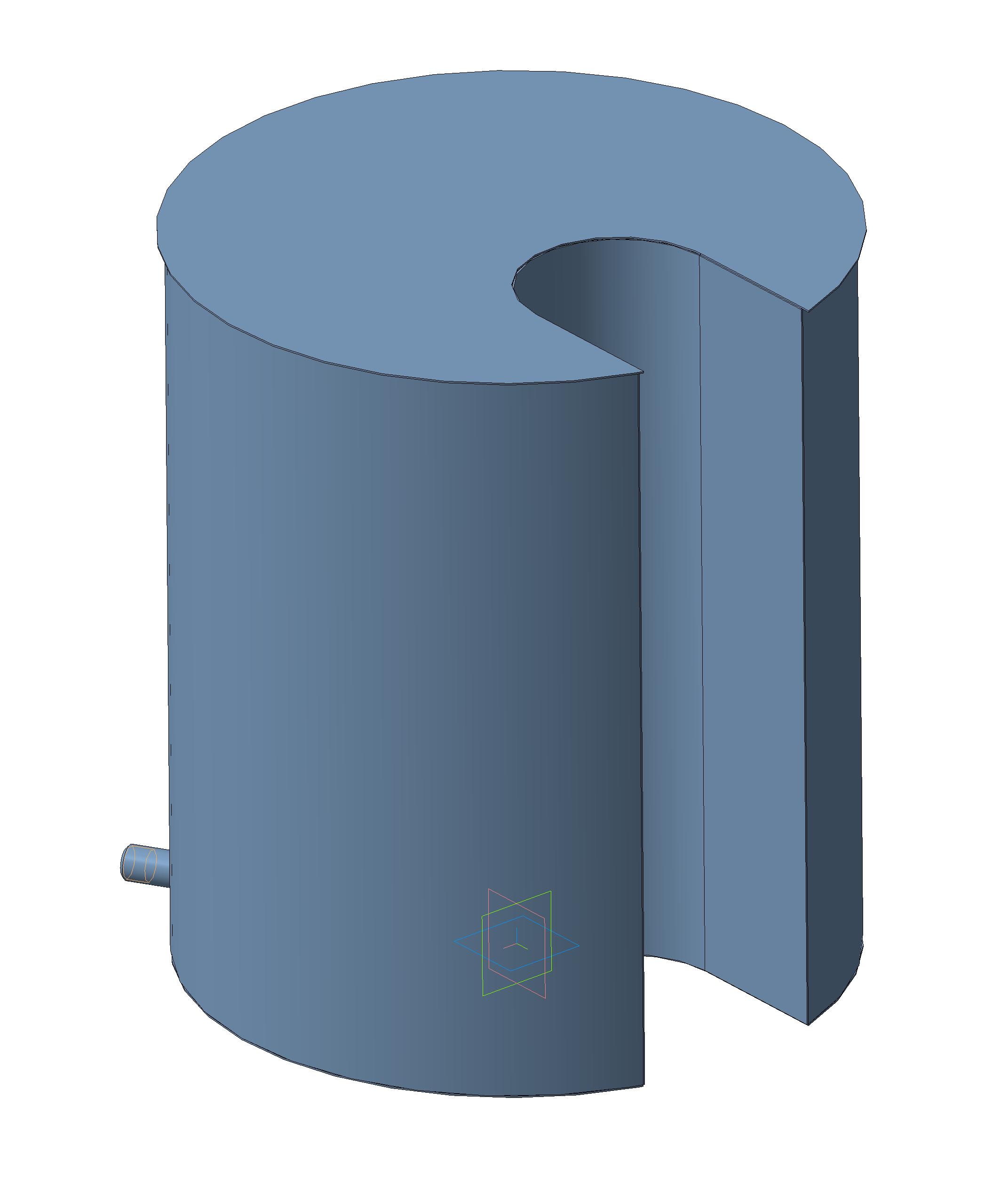

Бак нержавеющий для нагрева воды в бане, устанавливается на печь, в уступе бака проводится дымоход, верхняя крышка бака (та, что БН-00.004) немного больше в диаметре и съемная, сварка на ней не показана, сдвинул, залил воды)
Объем - 40л
Диаметр (ширина) - 400мм
Высота - 450мм
Макс. диаметр трубы дымохода - 115мм
Масса - 7 кг

Состав: Сборочный чертеж, Деталировка, Спецификация, 3D модель

Софт: КОМПАС-3D 14 SP1

Сайт: www

Файлы:
БН-00.001 - Лист.cdw
Бак _ БН-00.000.spw
БН-00.005 - Труба.cdw
БН-00.003 - Лист.m3d
БН-00.002 - Лист.m3d
БН-00.004 - Лист.cdw
БН-00.000 - Бак.jpg
БН-00.003 - Лист.cdw
БН-00.002 - Лист.cdw
БН-00.001 - Лист.m3d
БН-00.005 - Труба.m3d
БН-00.000 - Бак.a3d
БН-00.004 - Лист.m3d
Бак _ БН-00.000.cdw
