Бак сбора отмывочный регенерационных вод

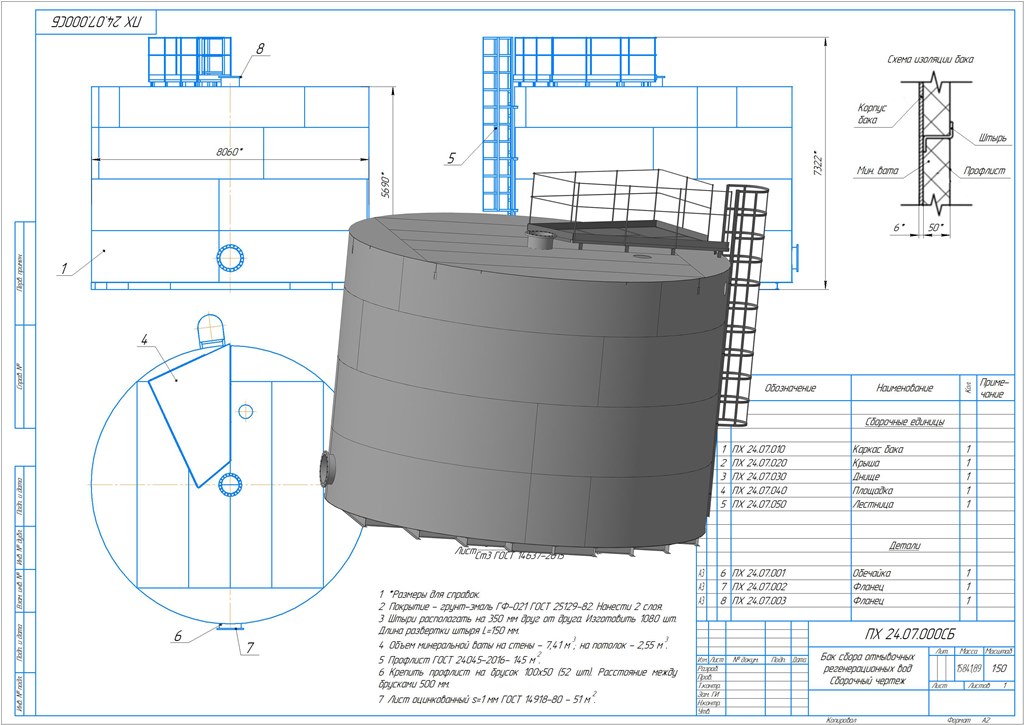

Бак сбора отмывочных регенерационных вод выполнен из листового проката, ребра жесткости из двутавра и уголка. Наружный диаметр 8 м, высота 7,3 места. На баке предусмотрена площадка обслуживания

Состав: 3D сборка, 2D чертеж, деталировка

Софт: КОМПАС-3D 16

Файлы:
ПХ 24.07.054 - Полоса.m3d
ПХ 24.07.024 - Сегмент.m3d
ПХ 24.07.049-03 - Бортовая доска.m3d
ПХ 24.07.000 - Бак сбора отмывочных регенерационных вод.cdw
ПХ 24.07.023 - Сегмент.m3d
ПХ 24.07.013 - Обечайка 1176х6000.m3d
ПХ 24.07.003 - Фланец.m3d
ПХ 24.07.052 - Ступень.m3d
ПХ 24.07.047-01 - Раскос.m3d
ПХ 24.07.050 - Лестница.a3d
ПХ 24.07.028 - Труба .m3d
ПХ 24.07.051 - Тетива.m3d
ПХ 24.07.043 - Продольный уголок.m3d
ПХ 24.07.010 - Каркас бака.a3d
ПХ 24.07.061 - Штырь.m3d
ПХ 24.07.041 - Настил.m3d
ПХ 24.07.046-01 - Поперечина.m3d
ПХ 24.07.020 - Крыша.a3d
ПХ 24.07.002 - Фланец.m3d
ПК 51.87.00.001 - Стойка.m3d
Труба 450.m3d
ПХ 24.07.035-04 - Раскос.m3d
Труба 89.m3d
ПХ 24.07.026 - Раскос.m3d
ПХ 24.07.035-01 - Раскос.m3d
ПХ 24.07.046 - Поперечина.m3d
ПХ 24.07.031 - Лист 1210х6000.m3d
ПХ 24.07.000СБ - Бак сбора отмывочных регенерационных вод Сборочный чертеж.cdw
ПХ 24.07.000 - Бак сбора отмывочных регенерационных вод.a3d
ПХ 24.07.025 - Распорка.m3d
ПХ 24.07.042 - Продольный уголок.m3d
ПХ 24.07.035-02 - Раскос.m3d
ПХ 24.07.022 - Лист 1500х6000.m3d
ПХ 24.07.029-01 - Косынка.m3d
ПХ 24.07.032 - Лист 1500х6000.m3d
ПХ 24.07.027 - Распорка.m3d
ПХ 24.07.035-03 - Раскос.m3d
Труба 299.m3d
ПХ 24.07.029 - Косынка.m3d
ПХ 24.07.001 - Обечайка.m3d
ПХ 24.07.049 - Ботовая доска.m3d
ПХ 24.07.040 - Площадка.a3d
ПХ 24.07.049-01 - Бортовая доска.m3d
ПХ 24.07.011 - Обечайка 1500х6000.m3d
ПХ 24.07.047 - Раскос.m3d
ПХ 24.07.021 - Лист 1210х6000.m3d
ПХ 24.07.045 - Поперечина.m3d
ПХ 24.07.053 - Дуга.m3d
ПХ 24.07.036 - Поперечина.m3d
ПХ 24.07.014 - Обечайка 1176х1300.m3d
ПХ 24.07.044 - Поперечина.m3d
ПХ 24.07.035 - Раскос.m3d
ПХ 24.07.055 - Поручень.m3d
ПХ 24.07.012 - Обечайка 1500х1300.m3d
ПХ 24.07.026-01 - Раскос.m3d
ПХ 24.07.033 - Сегмент.m3d
ПХ 24.07.034 - Сегмент.m3d
ПХ 24.07.030 - Днище.a3d
ПХ 24.07.048 - Стойка.m3d
ПХ 24.07.049-02 - Бортовая доска.m3d
ПХ 24.07.010СБ - Каркас бака Сборочный чертеж.cdw
