Баки накопительные расходные из нержавеющей стали. Объёмы 4м.куб и 150л.

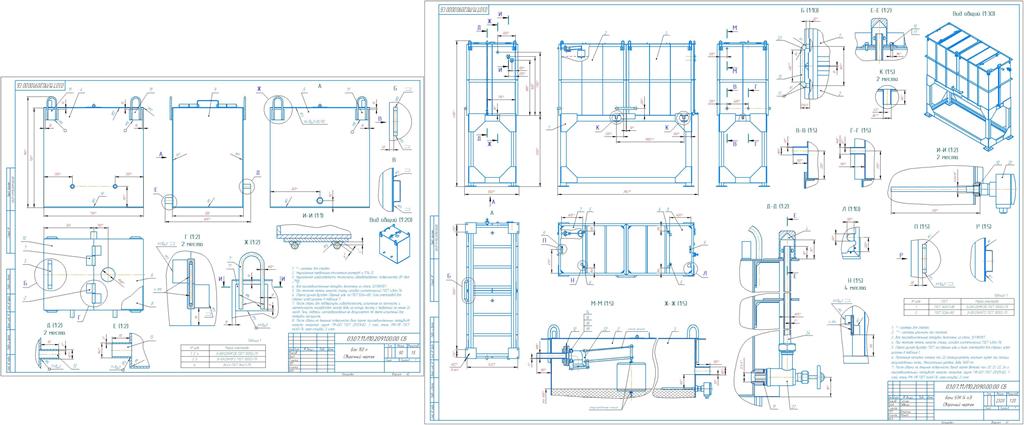

Чертежи накопительного и расходного баков из нержавеющей стали. Спроектированы для водоснабжения установок УЗК. Баки наполняются через поплавковый клапан до максимально установленного уровня воды, по достижении которого клапан перекрывает подачу воды. Так же конструкцией предусмотрен визуальный контроль уровня воды в баке и контроль уровня воды за счёт стержневых датчиков.

Состав: Сборочные чертежи (СБ), спецификации

Софт: КОМПАС-3D 17.1

Файлы:
03.07.11.Л10.2091.00.00 СБ - бак 150 л.cdw
03.07.11.Л10.2090.00.00 - 03.07.11.Л10.2090.00.00 - баки УЗК (4 м3).spw
03.07.11.Л10.2091.00.00 - бак 150 л.spw
03.07.11.Л10.2090.00.00 СБ - 03.07.11.Л10.2090.00.00 СБ - баки УЗК (4 м3).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
