Балочная площадка

Кузбасский государственный технический университет имени Т. Ф. Горбачева
Кафедра "Строительные конструкции"
РГР по дисциплине Металлические конструкции
на тему "Балочная площадка"
г. Прокопьевск

Исходные данные:
Работа выполнена по Методическим указаниям к курсовому проектированию Составители М.М. Копытов, Э.С. Усеинов
"БАЛОЧНАЯ ПЛОЩАДКА"
Вариант 7 3 6 9
СОДЕРЖАНИЕ 2
1. КОМПОНОВКА БАЛОЧНОЙ КЛЕТКИ 3
1.1 ОБЩИЕ СВЕДЕНИЯ 3
1.2 Определение шага вспомогательных балок и балок настила 3
1.3 Расчёт листового несущего настила 3
2. РАСЧЁТ ПРОКАТНЫХ БАЛОК 4
2.1 РАСЧЁТ БАЛКИ НАСТИЛА 4
2.1.1 Определение нагрузки на балку настила 4
2.1.2 Определение внутренних усилий в балке настила 4
2.1.3 Подбор сечения балки настила 4
2.1.4 Проверки прочности и жёсткости принятого сечения балки настила 4
2.2 РАСЧЁТ ВСПОМОГАТЕЛЬНЫХ БАЛОК 4
2.2.1 Определение нагрузки на вспомогательную балку. 4
2.2.2 Определение внутренних усилий вспомогательной балки. Подбор сечения 4
2.2.3 Проверка прочности и жёсткости принятого сечения 4
3. РАСЧЁТ И КОНСТРУИРОВАНИЕ СВАРНЫХ СОСТАВНЫХ БАЛОК 5
3.2 ОПРЕДЕЛЕНИЕ ВНУТРЕННИХ УСИЛИЙ В ГЛАВНОЙ БАЛКЕ 6
3.3 ПОДБОР СЕЧЕНИЯ ГЛАВНОЙ БАЛКИ 6
3.4 ИЗМЕНЕНИЕ СЕЧЕНИЯ ГЛАВНОЙ БАЛКИ ПО ДЛИНЕ 8
3.4.1 Проверка прочности по касательным напряжениям на опоре 10
3.6 ПРОВЕРКА ОБЩЕЙ УСТОЙЧИВОСТИ ГЛАВНОЙ БАЛКИ 11
3.7 ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ СТЕНКИ И КОНСТРУИРОВАНИЕ РЕБЕР ЖЕСТКОСТИ 11
3.8 РАСЧЕТ ОПОРНОГО РЕБРА ГЛАВНОЙ БАЛКИ 12
3.9 УКРУПНИТЕЛЬНЫЕ СТЫКИ БАЛОК 13
3.9.1 Конструирование стыка на монтажной сварке 14
3.9.2 Расчет укрупнительного стыка на высокопрочных болтах 14
3.9.3 Расчет крепления вспомогательной балки к главной балке 16
4. РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛОННЫ 17
4.1 РАСЧЕТНАЯ СХЕМА. РАСЧЕТНАЯ ДЛИНА 18
4.2 ПОДБОР СЕЧЕНИЯ СКВОЗНОЙ КОЛОННЫ 20
4.3 КОНСТРУИРОВАНИЕ И РАСЧЕТ ОГОЛОВКА И БАЗЫ ЦЕНТРАЛЬНО – СЖАТОЙ КОЛОННЫ
4.3.1 Расчет оголовка сквозной колонны 21
4.3.2 Расчет базы сквозной колонны 24
5. СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 27

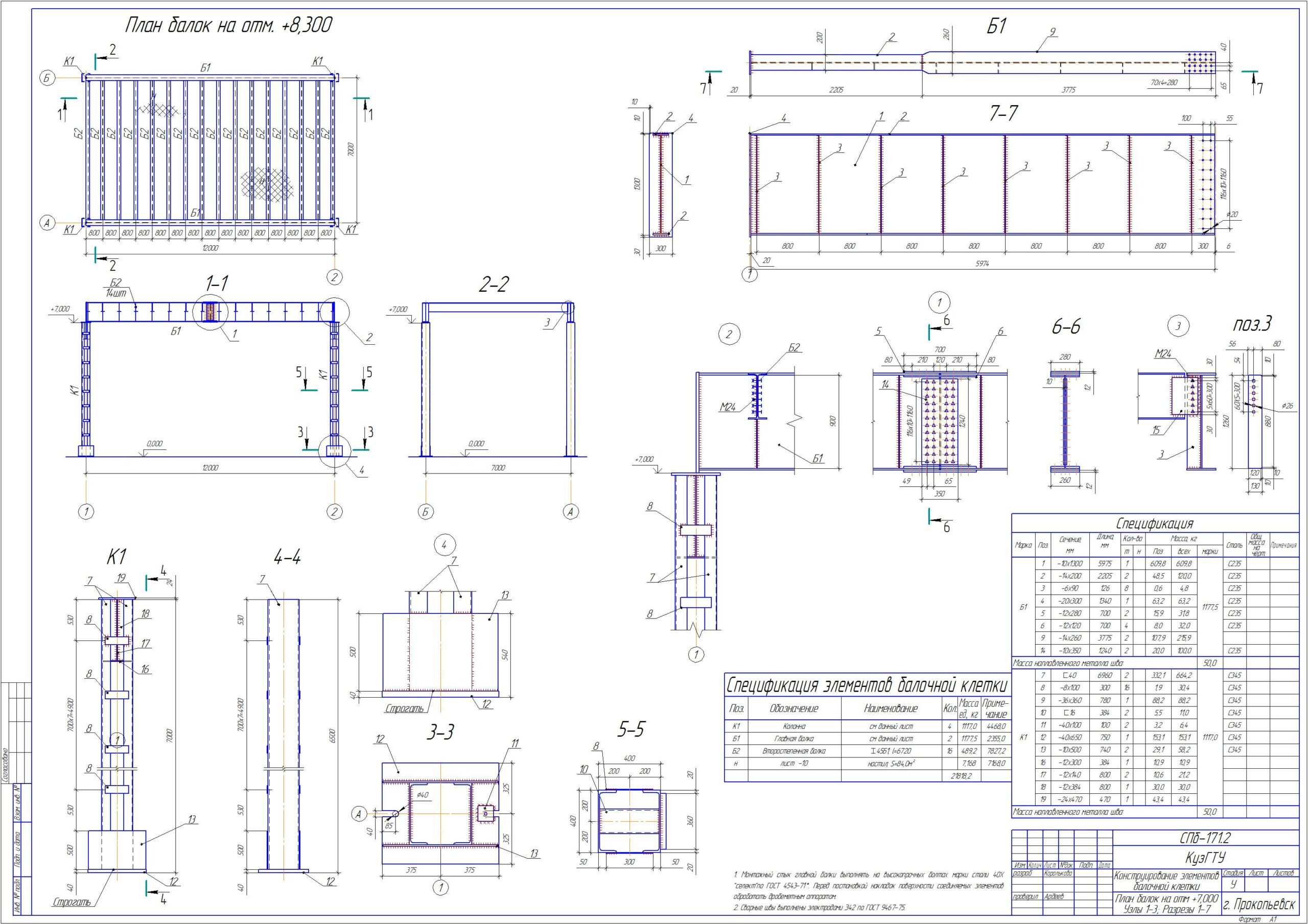

Состав: План балок на отм +7,000 Узлы 1-3; Разрезы 1-1 Язык документа

Софт: КОМПАС-3D 16
