Беседка 4090х4300

0
0
6
0
0
30
Б-17.00.00 СБ_Сборка беседки.stp

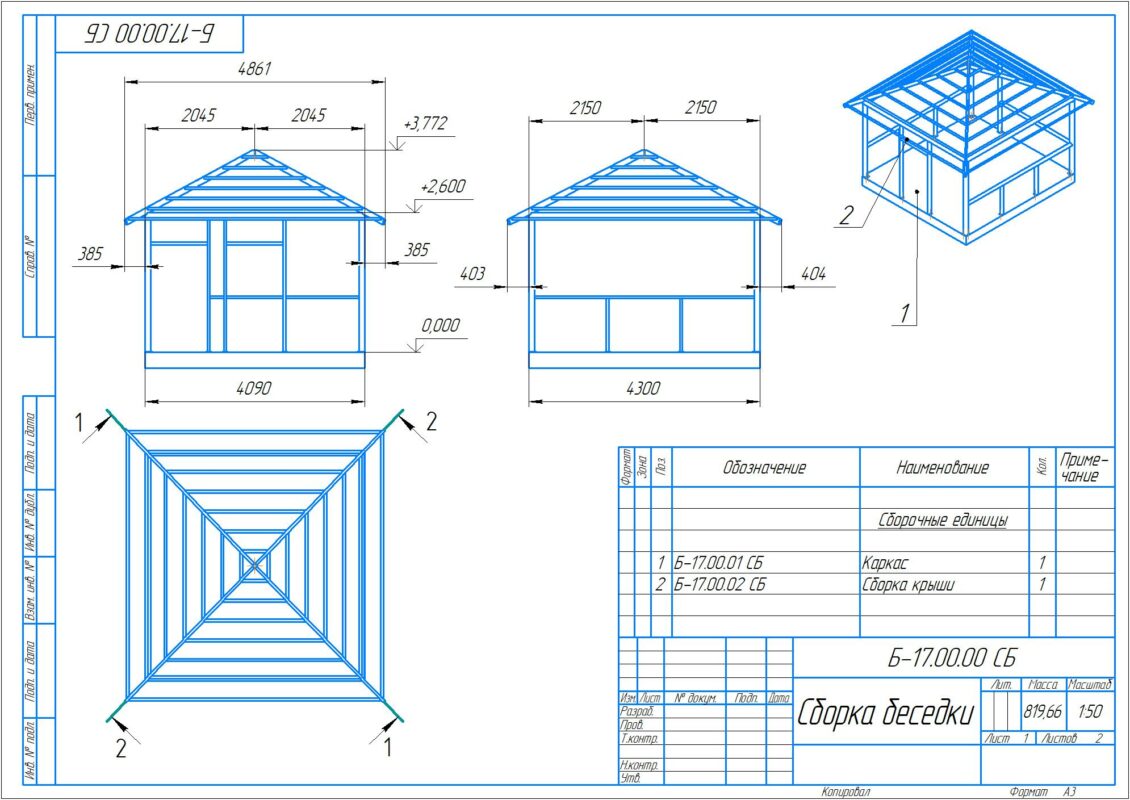

3D модель Беседка 4090х4300

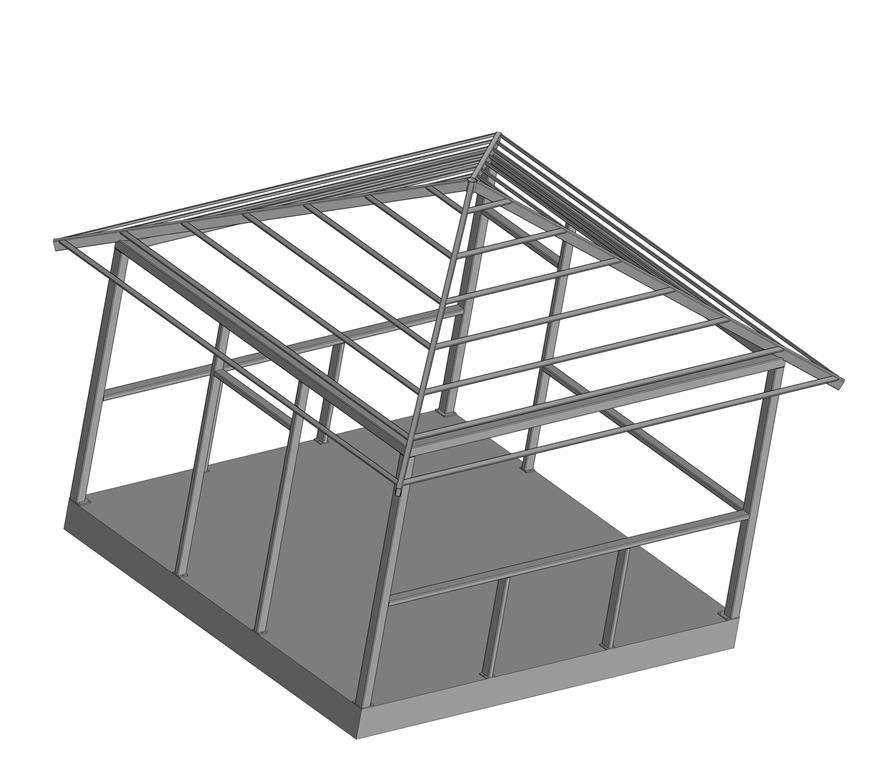

3D модель Беседка 4090х4300

Разрабатывал беседку с 4-ех скатной крышей и с 2-мя дверьми по "ТЗ" для заказчика. Только металлоконструкция. Элементы кровли отсутствуют.
Крыша немного утоплена (30мм) к каркасу для удобства сборки.
Сам каркас крепится анкерный болтами к площадке.

3D Модели Беседка металлокаркас Четырехскатная крыша
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Owl
Дата
26.06.2026
Язык
Русский
Состав
3D сборка с предуреждениями, раскрой листового материала и готовые детали труб для резки на станке с ЧПУ - "Лазерный труборез".
Софт
КОМПАС-3D 22 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
        • icon-iges Б-17.00.01_Стойка_Труба 100х100х4_Ст3сп_L-2490_X-4.igs
        • icon-dxf Б-17.00.02_Лист анкерный1_Ст3сп_10мм_4шт.dxf
        • icon-iges Б-17.00.03_Стойка дверная_Труба 100х50х3_Ст3сп_L-2490_X-3.igs
        • icon-dxf Б-17.00.04_Лист анкерный2_Ст3сп_10мм_7шт.dxf
        • icon-iges Б-17.00.05_Горизонтальная труба д_Труба 100х50х3_Ст3сп_L-4100_X-2.igs
        • icon-iges Б-17.00.06_Горизонтальная труба к_Труба 100х50х3_Ст3сп_L-2780_X-1.igs
        • icon-iges Б-17.00.07_Труба горизонтальная дверная_Труба 100х50х3_Ст3сп_L-1060_X-2.igs
        • icon-iges Б-17.00.08_Труба усиление_Труба 100х50х3_Ст3сп_L-990_X-4.igs
        • icon-iges Б-17.00.09_Труба горизонтальная верхняя_Труба 100х100х4_Ст3сп_L-4300_X-2.igs
        • icon-iges Б-17.00.10_Труба горизонтальная верхняя к_Труба 100х100х4_Ст3сп_L-4090_X-2.igs
        • icon-iges Б-17.00.11_Труба крыши 1_Труба 100х50х3_Ст3сп_L-3699_X-1.igs
        • icon-iges Б-17.00.12_Труба крыши 2_Труба 100х50х3_Ст3сп_L-3700_X-1.igs
        • icon-iges Б-17.00.13_Проставка_Труба 89х4_Ст3сп_L-112_X-1.igs
        • icon-iges Б-17.00.14_Труба крыши 3_Труба100х50х3_Ст3сп_L-3700_X-1.igs
        • icon-iges Б-17.00.15_Труба крыши 4_Труба 100х50х3_Ст3сп_L-3700_X-1.igs
        • icon-iges Б-17.00.16-01_Перемычка 1_Труба 50х25х3_Ст3сп_L-1256_X-1.igs
        • icon-iges Б-17.00.16-02_Перемычка 1_Труба 50х25х3_Ст3сп_L-1998_X-1.igs
        • icon-iges Б-17.00.16-03_Перемычка 1_Труба 50х25х3_Ст3сп_L-2739_X-1.igs
        • icon-iges Б-17.00.16-04_Перемычка 1_Труба 50х25х3_Ст3сп_L-3481_X-1.igs
        • icon-iges Б-17.00.16-05_Перемычка 1_Труба 50х25х3_Ст3сп_L-4223_X-1.igs
        • icon-iges Б-17.00.16-06_Перемычка 1_Труба 50х25х3_Ст3сп_L-4964_X-1.igs
        • icon-iges Б-17.00.16-07_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-518_X-1.igs
        • icon-iges Б-17.00.16-08_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-1256_X-1.igs
        • icon-iges Б-17.00.16-09_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-1998_X-1.igs
        • icon-iges Б-17.00.16-10_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-2739_X-1.igs
        • icon-iges Б-17.00.16-11_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-3481_X-1.igs
        • icon-iges Б-17.00.16-12_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-4223_X-1.igs
        • icon-iges Б-17.00.16-13_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-4964_X-1.igs
        • icon-iges Б-17.00.16_Перемычка 1_Труба 50х25х3_Ст3сп_L-518_X-1.igs
        • icon-iges Б-17.00.17-01_Перемычка 2_Труба 50х25х3_L-1208_X-1.igs
        • icon-iges Б-17.00.17-02_Перемычка 2_Труба 50х25х3_L-1912_X-1.igs
        • icon-iges Б-17.00.17-03_Перемычка 2_Труба 50х25х3_L-2616_X-1.igs
        • icon-iges Б-17.00.17-04_Перемычка 2_Труба 50х25х3_L-3320_X-1.igs
        • icon-iges Б-17.00.17-05_Перемычка 2_Труба 50х25х3_L-4024_X-1.igs
        • icon-iges Б-17.00.17-06_Перемычка 2_Труба 50х25х3_L-4728_X-1.igs
        • icon-iges Б-17.00.17-07_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-1208_X-1.igs
        • icon-iges Б-17.00.17-08_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-1912_X-1.igs
        • icon-iges Б-17.00.17-09_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-2616_X-1.igs
        • icon-iges Б-17.00.17-10_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-3320_X-1.igs
        • icon-iges Б-17.00.17-11_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-4024_X-1.igs
        • icon-iges Б-17.00.17-12_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-4728_X-1.igs
        • icon-iges Б-17.00.17-13_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-504_X-1.igs
        • icon-iges Б-17.00.17_Перемычка 2_Труба 50х25х3_L-504_X-1.igs
      • icon-m3d Б-17.00.01_Стойка_Труба 100х100х4_Ст3сп_L-2490_X-4.m3d
      • icon-frw Б-17.00.02_Лист анкерный1_Ст3сп_10мм_4шт.frw
      • icon-m3d Б-17.00.03_Стойка дверная_Труба 100х50х3_Ст3сп_L-2490_X-3.m3d
      • icon-frw Б-17.00.04_Лист анкерный2_Ст3сп_10мм_7шт.frw
      • icon-m3d Б-17.00.05_Горизонтальная труба д_Труба 100х50х3_Ст3сп_L-4100_X-2.m3d
      • icon-m3d Б-17.00.06_Горизонтальная труба к_Труба 100х50х3_Ст3сп_L-2780_X-1.m3d
      • icon-m3d Б-17.00.07_Труба горизонтальная дверная_Труба 100х50х3_Ст3сп_L-1060_X-2.m3d
      • icon-m3d Б-17.00.08_Труба усиление_Труба 100х50х3_Ст3сп_L-990_X-4.m3d
      • icon-m3d Б-17.00.09_Труба горизонтальная верхняя_Труба 100х100х4_Ст3сп_L-4300_X-2.m3d
      • icon-m3d Б-17.00.10_Труба горизонтальная верхняя к_Труба 100х100х4_Ст3сп_L-4090_X-2.m3d
      • icon-m3d Б-17.00.11_Труба крыши 1_Труба 100х50х3_Ст3сп_L-3699_X-1.m3d
      • icon-m3d Б-17.00.12_Труба крыши 2_Труба 100х50х3_Ст3сп_L-3700_X-1.m3d
      • icon-m3d Б-17.00.13_Проставка_Труба 89х4_Ст3сп_L-112_X-1.m3d
      • icon-m3d Б-17.00.14_Труба крыши 3_Труба100х50х3_Ст3сп_L-3700_X-1.m3d
      • icon-m3d Б-17.00.15_Труба крыши 4_Труба 100х50х3_Ст3сп_L-3700_X-1.m3d
      • icon-m3d Б-17.00.16-01_Перемычка 1_Труба 50х25х3_Ст3сп_L-1256_X-1.m3d
      • icon-m3d Б-17.00.16-02_Перемычка 1_Труба 50х25х3_Ст3сп_L-1998_X-1.m3d
      • icon-m3d Б-17.00.16-03_Перемычка 1_Труба 50х25х3_Ст3сп_L-2739_X-1.m3d
      • icon-m3d Б-17.00.16-04_Перемычка 1_Труба 50х25х3_Ст3сп_L-3481_X-1.m3d
      • icon-m3d Б-17.00.16-05_Перемычка 1_Труба 50х25х3_Ст3сп_L-4223_X-1.m3d
      • icon-m3d Б-17.00.16-06_Перемычка 1_Труба 50х25х3_Ст3сп_L-4964_X-1.m3d
      • icon-m3d Б-17.00.16-07_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-518_X-1.m3d
      • icon-m3d Б-17.00.16-08_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-1256_X-1.m3d
      • icon-m3d Б-17.00.16-09_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-1998_X-1.m3d
      • icon-m3d Б-17.00.16-10_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-2739_X-1.m3d
      • icon-m3d Б-17.00.16-11_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-3481_X-1.m3d
      • icon-m3d Б-17.00.16-12_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-4223_X-1.m3d
      • icon-m3d Б-17.00.16-13_Перемычка 1(ЗЕРКАЛО)_Труба 50х25х3_Ст3сп_L-4964_X-1.m3d
      • icon-m3d Б-17.00.16_Перемычка 1_Труба 50х25х3_Ст3сп_L-518_X-1.m3d
      • icon-m3d Б-17.00.17-01_Перемычка 2_Труба 50х25х3_L-1208_X-1.m3d
      • icon-m3d Б-17.00.17-02_Перемычка 2_Труба 50х25х3_L-1912_X-1.m3d
      • icon-m3d Б-17.00.17-03_Перемычка 2_Труба 50х25х3_L-2616_X-1.m3d
      • icon-m3d Б-17.00.17-04_Перемычка 2_Труба 50х25х3_L-3320_X-1.m3d
      • icon-m3d Б-17.00.17-05_Перемычка 2_Труба 50х25х3_L-4024_X-1.m3d
      • icon-m3d Б-17.00.17-06_Перемычка 2_Труба 50х25х3_L-4728_X-1.m3d
      • icon-m3d Б-17.00.17-07_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-1208_X-1.m3d
      • icon-m3d Б-17.00.17-08_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-1912_X-1.m3d
      • icon-m3d Б-17.00.17-09_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-2616_X-1.m3d
      • icon-m3d Б-17.00.17-10_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-3320_X-1.m3d
      • icon-m3d Б-17.00.17-11_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-4024_X-1.m3d
      • icon-m3d Б-17.00.17-12_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-4728_X-1.m3d
      • icon-m3d Б-17.00.17-13_Перемычка 2(ЗЕРКАЛО)_Труба 50х25х3_L-504_X-1.m3d
      • icon-m3d Б-17.00.17_Перемычка 2_Труба 50х25х3_L-504_X-1.m3d
    • icon-a3d Б-17.00.00 СБ_Сборка беседки.a3d
    • icon-cdw Б-17.00.00 СБ_Сборка беседки.cdw
    • icon-pdf Б-17.00.00 СБ_Сборка беседки.pdf
    • icon-png Б-17.00.00 СБ_Сборка беседки.png
    • icon-step Б-17.00.00 СБ_Сборка беседки.stp
    • icon-a3d Б-17.00.01 СБ_Беседка.a3d
    • icon-cdw Б-17.00.01 СБ_Беседка.cdw
    • icon-pdf Б-17.00.01 СБ_Беседка.pdf
    • icon-m3d Б-17.00.01_Стойка.m3d
    • icon-a3d Б-17.00.02 СБ_Сборка крыши.a3d
    • icon-cdw Б-17.00.02 СБ_Сборка крыши.cdw
    • icon-pdf Б-17.00.02 СБ_Сборка крыши.pdf
    • icon-m3d Б-17.00.02_Лист анкерный.m3d
    • icon-m3d Б-17.00.03_Лист анкерный 2.m3d
    • icon-m3d Б-17.00.03_Стойка дверная.m3d
    • icon-m3d Б-17.00.05_Горизонтальная труба д.m3d
    • icon-m3d Б-17.00.06_Горизонтальная труба к.m3d
    • icon-m3d Б-17.00.07_Труба горизонтальная дверная.m3d
    • icon-m3d Б-17.00.08_Труба усиление.m3d
    • icon-m3d Б-17.00.09_Труба горизонтальная верхняя.m3d
    • icon-m3d Б-17.00.2_Труба крыши 2.m3d
    • icon-m3d Б-17.00.10_Труба горизонтальная верхняя к.m3d
    • icon-m3d Б-17.00.11_Труба крыши 1.m3d
    • icon-m3d Б-17.00.11_Труба наклонная.m3d
    • icon-m3d Б-17.00.13_Проставка.m3d
    • icon-m3d Б-17.00.14_Труба крыши 3.m3d
    • icon-m3d Б-17.00.15_Труба крыши 4.m3d
    • icon-m3d Б-17.00.16_Перемычка 1.m3d
    • icon-m3d Б-17.00.17_Перемычка 2.m3d
    • icon-xls Материал.xlsx
    • icon-m3d Основание.m3d
