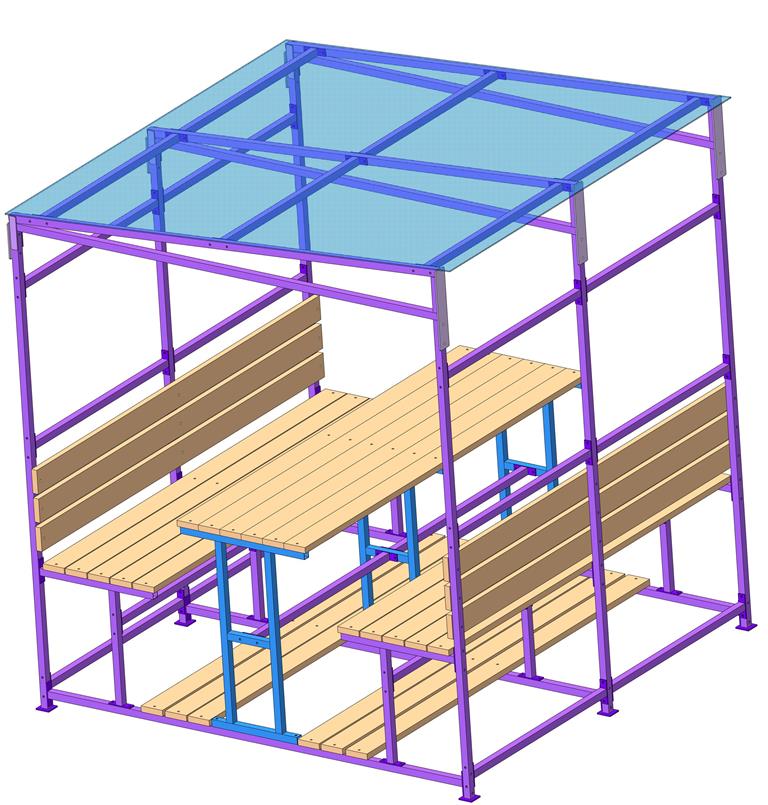

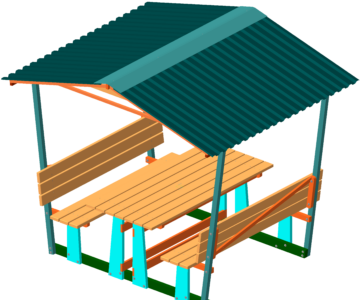

Беседка разборная летняя

Проект беседки разборной летней.
Округленные габариты 2000х2000х2000
Каркас из профильной трубы 30х30х1,5
Лавка и столешница доска 25х100.
Масса каркаса 100 кг
Крепление болтами на М8 (в сборке нет)
Снежная нагрузка не предусмотрена ( на зиму покрытие крыши снимать)

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Строительство / Металлоконструкции / Беседка разборная летняя

БЕСЕДКА/
БЕСЕДКА/БЕСЕДКА 2х2.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/БЕСЕДКА - СТЕНКА 1950.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/БЕСЕДКА - СТЕНКА.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/ДОСКА.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/ПЛАСТИНА - 90х30х5.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/Платик - 100х30х5.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/Платик - 60х60х5.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/Плстина - 150х60х4.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/Плстина - 332х60х4.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ЛИСТЫ/ПОИКОРБОНАТ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ПЕРЕМЫЧКА - L=900.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ПОПЕРЕЧИНА 2 м.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/СИДЕНЬЕ - КАРКАС.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/СКАТ - Сборка.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/СТОЙКА - L=1950.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/СТОЙКА - L=2000.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/СТОЛ - КАРКАС.a3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/~$уба 30х30х1,5 - L= 2м.m3~
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L= 2м ГОРИЗОНТ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L= 2м.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L= 900.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=150 ВЕРХ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=1950.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=1970 ВЕРХ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=1973 ВЕРХ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=200 СТОЛ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=400 СТОЛ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=480 СИД.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=550 СИД.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=580 СТОЛ.m3d
БЕСЕДКА/УЗЛЫ И ДЕТАЛИ/ТРУБЫ/Труба 30х30х1,5 - L=700 СТОЛ.m3d
