Буква-логотип объёмная

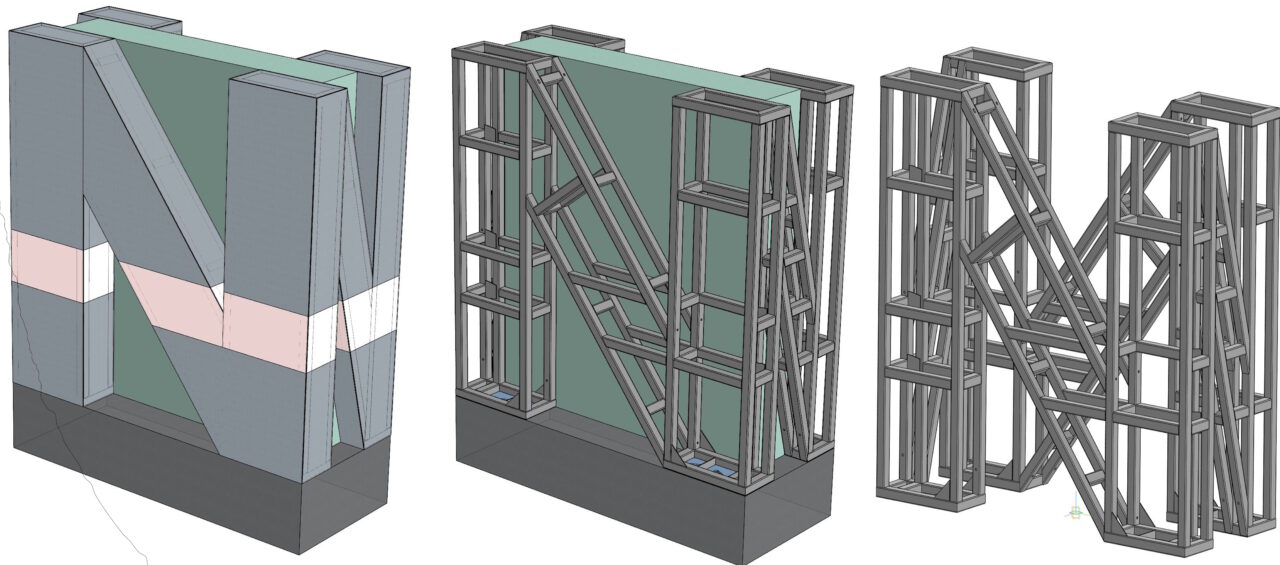

Конструкция буквы-логотипа с габаритными размерами: высотой 2000, шириной 2000 и глубиной 800мм.
Каркас буквы представляет частично цельносварную конструкцию из труб 50*50*3, кроме поперечных косых лаг (со скошенными торцами), которые крепятся (стягиваются) с основными частями конструкции посредством резьбовых шпилек, предварительно ввареных в лаги.
В центре каркаса располагается вставка, склеенная из листового поликарбоната. Остальная часть полностью обшивается листами алюминия и поликарбоната толщиной 2 мм. В нижней (не лицевой части) каркаса можно предусмотреть съёмные листы для монтажа изделия на основание.
В работу входит: 1) 3D Модель (Сборка) каркаса, выполненная библиотечными сортаментами Компаса, 2) чертёж каркаса, 3) спецификация с указанием длин труб, 4) отдельно чертежи на косые лаги, трубы с отверстиями и на резьбовые шпильки, 5) общая 3D Модель (Сборка) с деталировками всех листов.
