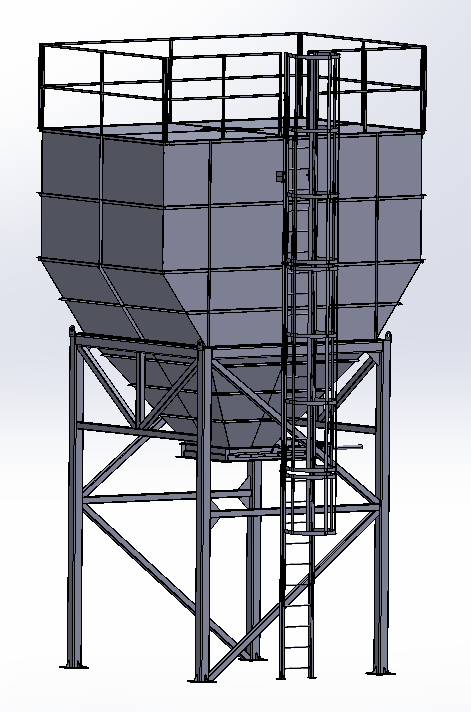

Бункер для щепы, объемом 35м3 - кубических метров, предназначенный для накопления и последующего дозирования щепы или других сыпучих грузов, с 3D-моделью состоящей из бункера для пыли/щепы, лестницы, поручней и сдвижной шторки. Модель выполнена в масштабе 1:50 и показана с реальными размерами. Создан в программе Solidworks сохранен в STEP. Бункер был спроектирован по уникальному заказу, а размеры в модели соответствуют размерам реального бункера 1:1.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Бункер для щепы 35м3
Бункер для щепы 35м3
0
5
175
1
2
100
Содержимое архива
-
SK1.pdf
-
SK1.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Здравствуйте!
В описании у Вас указано:
"Модель выполнена в масштабе 1:50 и показана с реальными размерами.
Бункер был спроектирован по уникальному заказу, а размеры в модели соответствуют размерам реального бункера 1:1."
Вы бы не могли указать на какой масштаб ориентироваться (исходя из описания)?
Спасибо!
Работа иностранная, и с масштабом 1к50 не ясно (что этим автор хотел сказать), в архиве есть общий вид в пдф габаритные размеры бункера 4667х3950х9030 мм, 3д модель промерили размеры такие же.
