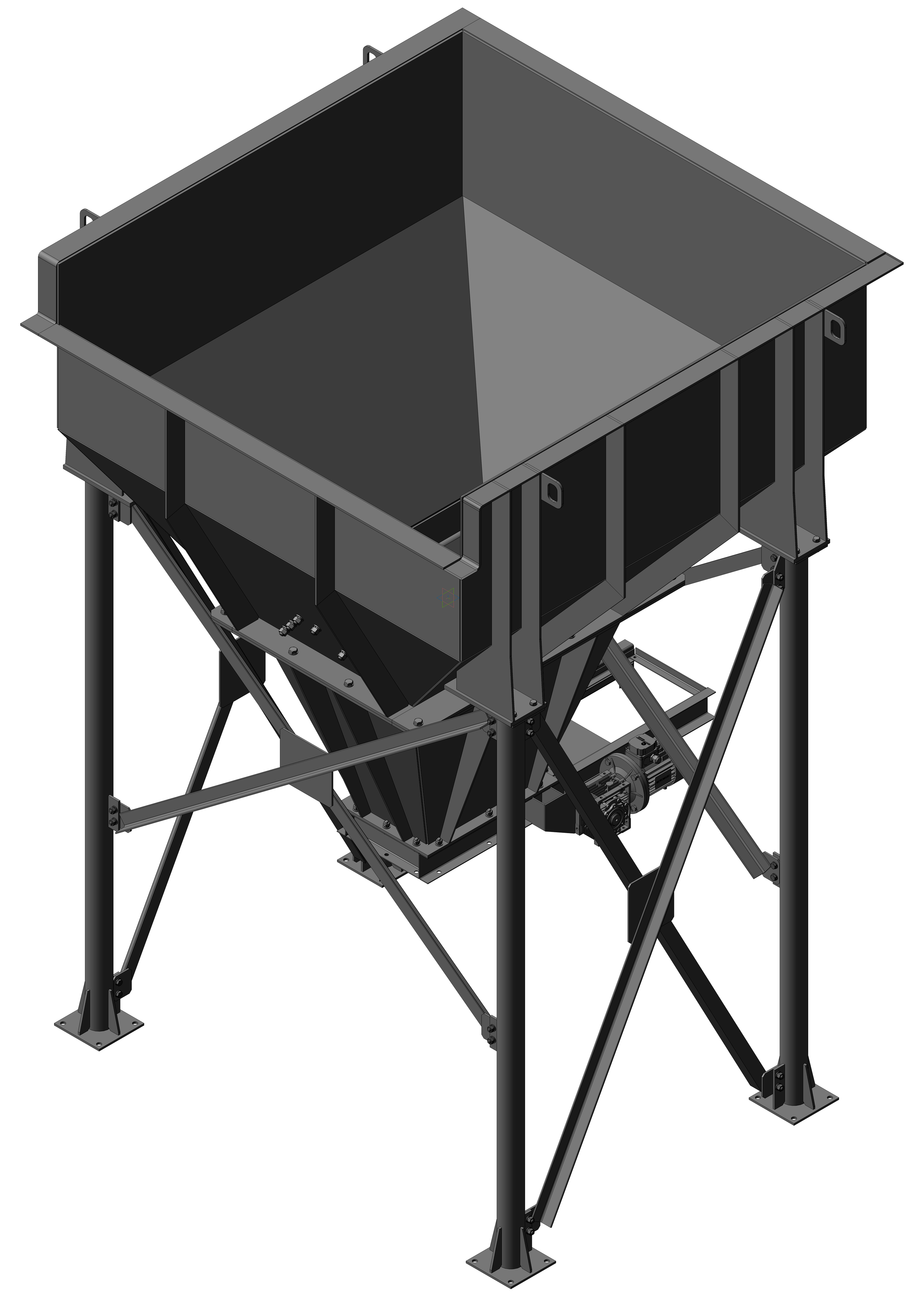

Бункер (V=2,9м3) с шиберной задвижкой на электроприводе

Бункер (V=2,9м3) предназначен для приема и дальнейшего перемещения (посредством, устанавливаемого под бункером, в частности, винтового конвейера) сыпучих продуктов с дозированной подачей за счёт шиберной задвижки на электроприводе.

В конструкции бункера предусмотрен гаситель скорости падения продукта.

Обратите внимание на то, что бункер изначально планировался под абразив содержащие продукты, из-за чего листовой металл стенок закладывался толщиной 8мм. Но толщина листа шиберной задвижки не рассчитана на абразив.

Привод задвижки:
Мотор-редуктор NMRV 063.80.18.0,37x1400.B3
мощность - 0,37 кВт;
частота вращения - 18 об./мин

В конструкции задвижки предусмотрены индуктивные выключатели ISB AC62A-12G-7-LZS27 (в модели представлены условно) в количестве 2шт.

Приводная цепь - ПР-25,4-60 по ГОСТ 13568-75 (25 звеньев, L=635мм).
