Документация КМ опоры дымовой трубы котельной

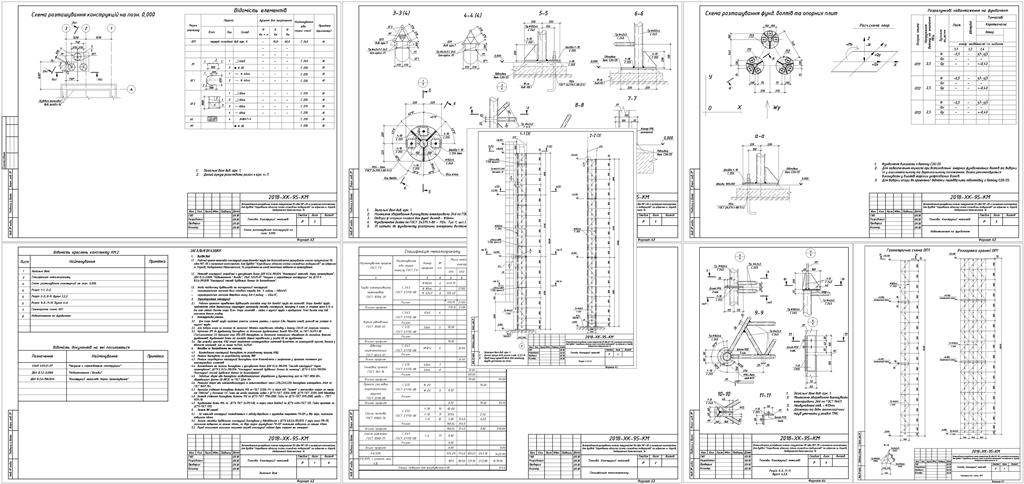

Чертежи КМ стальной решетчатой опоры для дымовой трубы твердотопливной котельной.

1.1. Рабочий проект металевих конструкцій опори димомвої труби для встановлення резервного котла потужністю 95 кВт MIT-95 з пелетним комплектом, для будівлі "Харківська ......" за адресою:   розроблений на основі технічного завдання на проектування.

1.2. Металеві конструкції розроблені з урахуванням вимог ДБН В.2.6-198:2014 "Конструкції металеві. Норми проектування", ДБН В.1.2-2:2006 "Навантаження і впливи", СНиП 3.03.01-87 "Несущие и ограждающие конструкции" та ДСТУ Б В.2.6-199:201в "Конструкції сталеві будівельні. Вимоги до виготовлення".

1.3. Умови майданчику будівництва та експлуатації конструкцій:
- характеристичне значення ваги снігового покрову для V району - 160кг/м2/;
- характеристичне значення вітрового тиску для ІІ району - 45кг/м2/;
2. Характеристика конструкції
2.1. Робочим проектом передбачено будівництво сталевих опор для димової труби та газоходів. Опора димової труби представляє собою вертикальну структурно просторову сталеву конструкцію, трикутну в плані, зі сторною грані 0,74 м. (по осям стійок). Висота опори 15,4м. Опори газоходів - стійки з круглої труби з траверсами. Точні висоти опор див. креслення даного розділу.
3. Конструктивні рішення.
3.1. Для опори димовї труби прийнята розкісна система решітки, з кроком 0,9м. Перерізи поясів, розкосів та розпірок із круглої труби.
3.2. Для вивірки опори на монтажі до проектної відмітки передбачити підливку з бетону С20/25 під опорними плитами.
3.3. Кріплення ОП1 до фундаменту виконувати за допомогою фундаментних болтів М24*1250, по ГОСТ 24379.1-80 (Тип1,исполнение 1.1). Кріплення опор ОП2-ОП5 виконувати за допомогою монтажного зварювання до закладних деталей фундаментів. Фундаментні болти та закладні деталі передбачити у розділі КБ на фундаменти.
