- Дверь металлическая под проем 880х2012
Дверь металлическая под проем 880х2012
0
1
14
0
0
30
Сообщить о проблеме
Автор
Женя
Левкович
Дата
11.04.2025
Язык
Русский
Состав

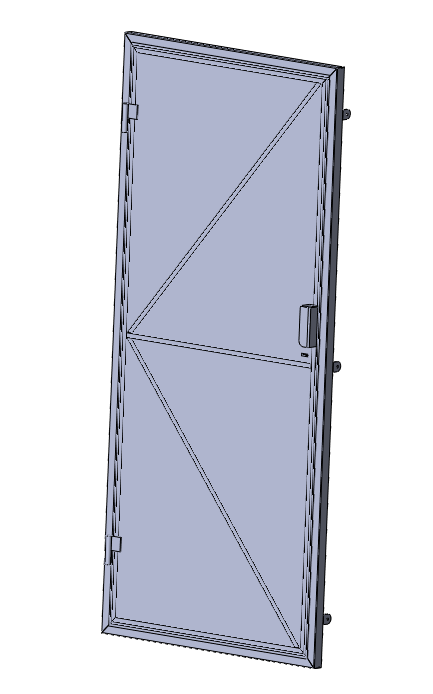

Модель, чертежи для производства, dfx на лазер, чертежи на гиб.
Софт
КОМПАС-3D 2015
Как открыть?
Содержимое архива
-
!!Лазер вырезов под замок в профиле!!.DXF
-

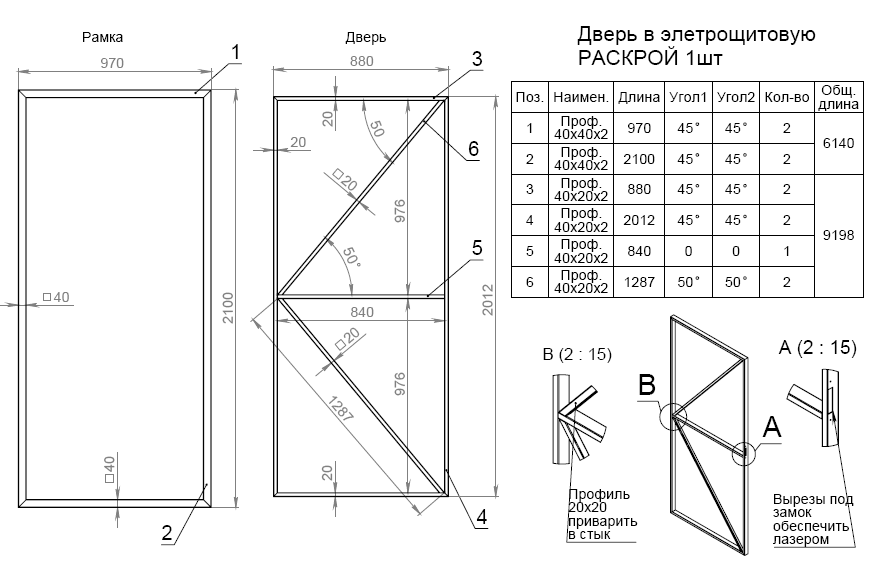

Дверь в элетрощитовую РАСКРОЙ.PDF
-
Дверь в элетрощитовую РАСКРОЙ.SLDDRW
-

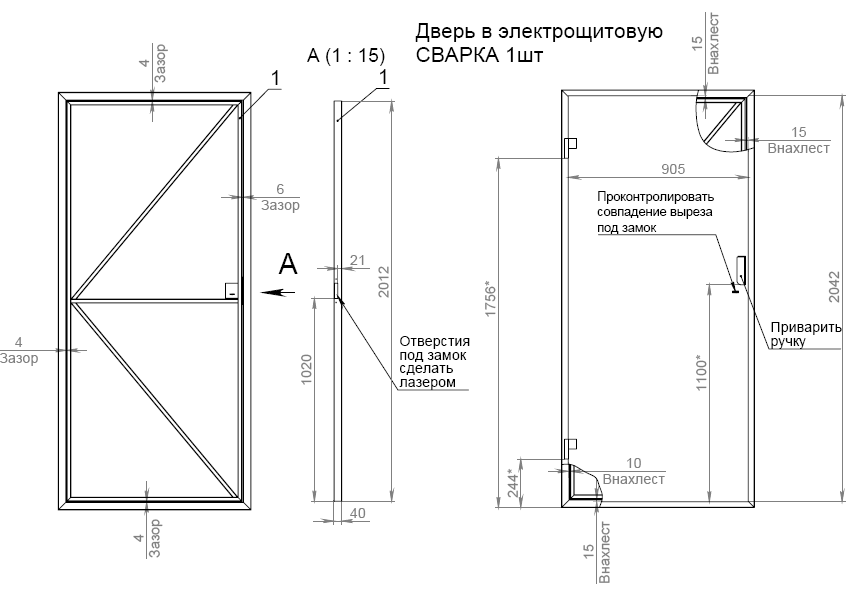

Дверь в элетрощитовую СВАРКА.PDF
-
Дверь в элетрощитовую СВАРКА.SLDDRW
-
Деталь2.PDF
-
Деталь2.SLDPRT
-
Зашивка двери в электрощитовую 2мм 1шт.DXF
-
Пластина 3мм 1шт.DXF
-
Проушины 4мм 6шт.DXF
-
Ручка 3мм 1шт.DXF
-
Ручка ГИБ.PDF
-
Ручка ГИБ.SLDDRW
-
Ручка.SLDPRT
-
Усиление петель 3мм 2шт.DXF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
