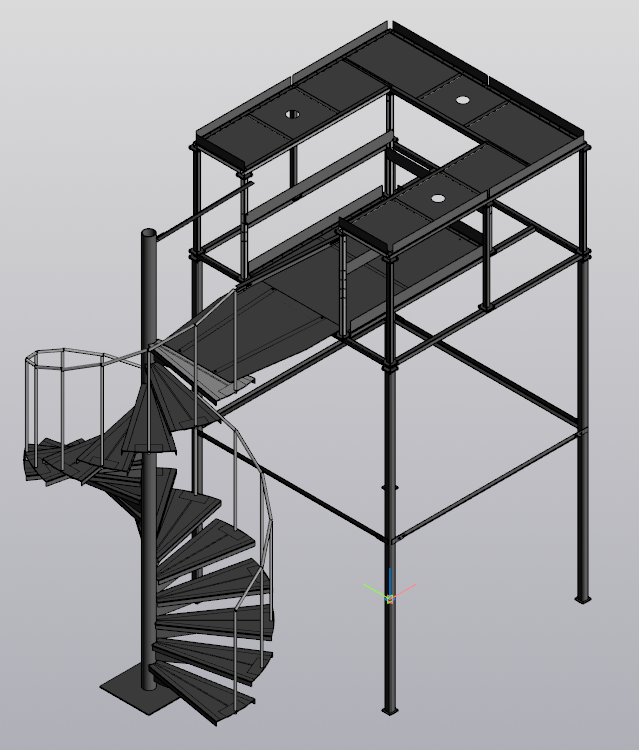

Габаритные размеры: 3926х2376х4106 мм (ДхШхВ). Модель с деталировкой; масштаб 1 к 1; 32 детали; 6 подсборок; моделирование твердотельное; Размеры реальные, были взять с различных конструкций этсакад и винтовых лестниц; Моделирование было для личных целей.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Эстакада 3926х2376х4106 мм
Эстакада 3926х2376х4106 мм
0
2
49
0
0
80
Сообщить о проблеме
Автор
Дмитрий
Волокитин
Дата
12.04.2023
Язык
Русский
Состав
Сборочный чертеж, Деталировка, Спецификация, 3D Сборка
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
5-1531.13 - Кронштейн.cdw
-
5-1531.01 - Поручень.cdw
-
5-1531.02 - Поручень.cdw
-
5-1531.50 СБ - Лестница Сборочный чертеж.cdw
-
5-1531.58 - Уголок.m3d
-
5-1531.51 - Пятка.m3d
-
5-1531.41 - Профиль 440.m3d
-
5-1531.56 - Стойка.m3d
-
5-1531.57 - Поручень.m3d
-
5-1531.02 - Поручень.m3d
-
5-1531.60 СБ - Мостик Сборочный чертеж.cdw
-
5-1531.20 СБ - Настил в сборе Сборочный чертеж.cdw
-
5-1531.20 - Настил в сборе.spw
-
5-1531.11 - Пятка.cdw
-
5-1531.30 СБ - Стойка 900 Сборочный чертеж.cdw
-
5-1531.42 - Профиль 1480.m3d
-
5-1531.53 - Распорка.m3d
-
5-1531.44 - Стол.cdw
-
5-1531.06 - Уголок.cdw
-
5-1531.46 - Бортик малый.cdw
-
5-1531.43 - Стол.cdw
-
5-1531.04 - Кронштейн.cdw
-
5-1531 - Эстакада.a3d
-
5-1531.40 - Стол в сборе.a3d
-
5-1531.11 - Пятка.m3d
-
5-1531.50 - Лестница.a3d
-
5-1531.03 - Пластина защитная.m3d
-
5-1531.43 - Стол.m3d
-
5-1531.23 - Профиль 40х40х3 L=960.m3d
-
-
5-1531.40 - Стол в сборе.spw
-
5-1531.02 - Уголок.m3d
-
5-1531.53 - Распорка.cdw
-
5-1531.31 - Профиль 40х40х3 L=900.cdw
-
5-1531.05 - Пластина защитная.cdw
-
5-1531.02 - Уголок.cdw
-
5-1531.04 - Кронштейн.m3d
-
5-1531.45 - Бортик.cdw
-
5-1531.22 - Профиль 40х40х3 L=1920.m3d
-
5-1531.50 - Лестница.spw
-
5-1531.03 - Пластина защитная.cdw
-
5-1531.24 - Настил.cdw
-
5-1531.30 - Стойка 900.a3d
-
5-1531.31 - Профиль 40х40х3 L=900.m3d
-
5-1531.62 - Уголок.cdw
-
5-1531.40 СБ - Стол в сборе Сборочный чертеж.cdw
-
5-1531.10 СБ - Стойка Сборочный чертеж.cdw
-
5-1531.61 - Настил.cdw
-
5-1531.51 - Пятка.cdw
-
5-1531.21 - Профиль 40х40х3 L=2000.m3d
-
5-1531.25 - Бортик.cdw
-
5-1531.26 - Бортик малый.cdw
-
5-1531.25 - Бортик.m3d
-
5-1531.52 - Опора.m3d
-
5-1531.01 - Поручень (уголок).cdw
-
5-1531.54 - Пластина.m3d
-
5-1531.62 - Уголок.m3d
-
5-1531.20 - Настил в сборе.a3d
-
5-1531.54 - Пластина.cdw
-
5-1531 - Эстакада.spw
-
5-1531.26 - Бортик малый.m3d
-
5-1531.01 - Уголок (поручень).m3d
-
5-1531.44 - Стол.m3d
-
5-1531.60 - Мостик.a3d
-
5-1531.05 - Пластина защитная.m3d
-
5-1531.45 - Бортик.m3d
-
5-1531.55 - Ступенька.m3d
-
5-1531.46 - Бортик малый.m3d
-
5-1531 СБ - Эстакада Сборочный чертеж.cdw
-
5-1531.30 - Стойка 900.spw
-
5-1531.61 - Настил.m3d
-
5-1531.55 - Ступенька.cdw
-
5-1531.10 - Стойка.a3d
-
5-1531.13 - Кронштейн.m3d
-
5-1531.24 - Настил.m3d
-
5-1531.01 - Поручень.m3d
-
5-1531.06 - Уголок.m3d
-
5-1531.12 - Профиль.m3d
