Эстакада для заливки форм

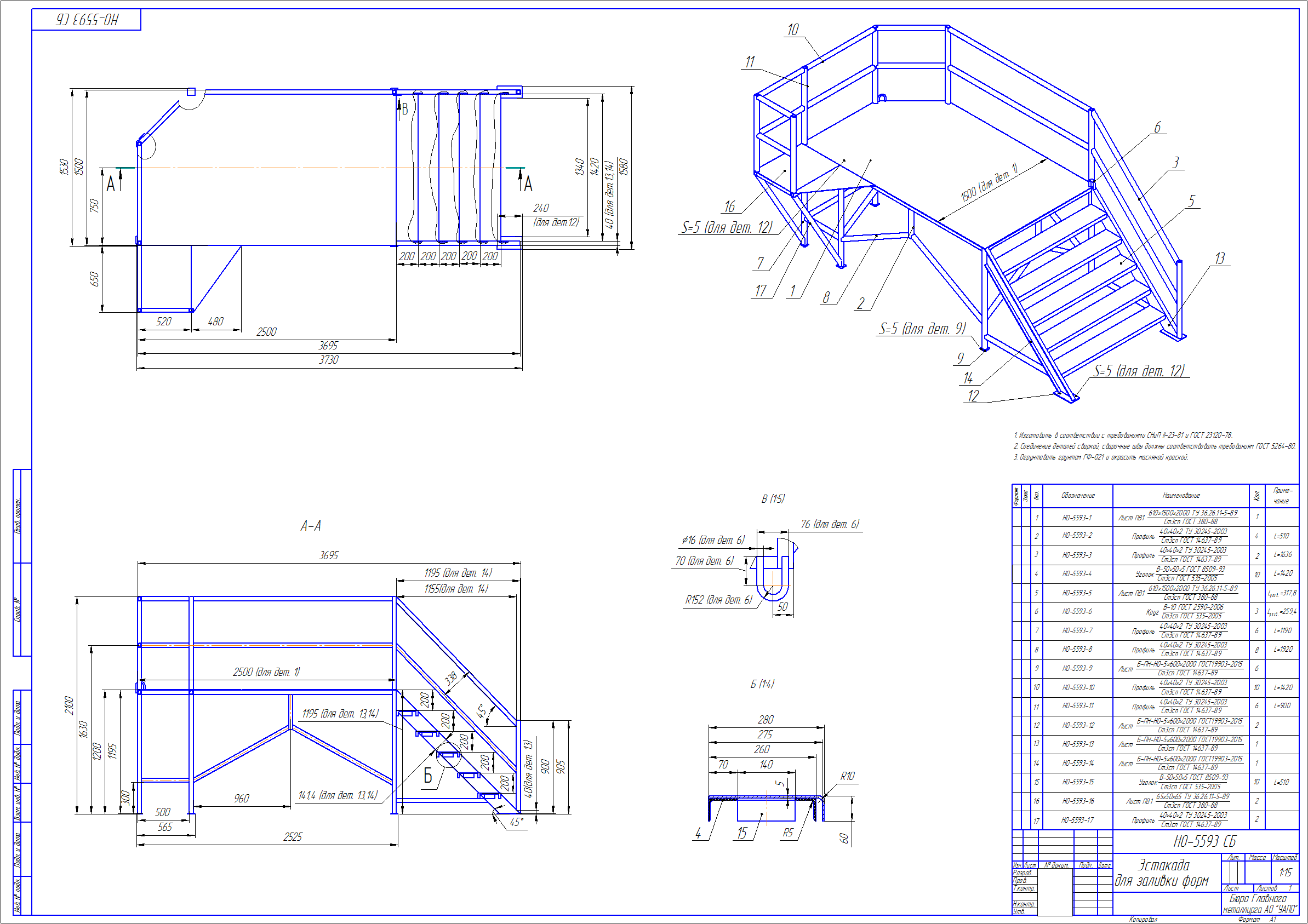

Эстакада для заливки форм. Используется для заливки форм хтс стержней при литье крупногабаритных отливок. На чертеже непосредственно эстакада, а так же спецификация к ней. Вид сверху, сбоку и изометрия. 3Д модель эстакады выполнена в SolidWorks 15 версии, сохранен в формате XT , чертеж в компасе 16 версии.

Состав: Сборочный чертеж, спецификация на листе, изометрия, 3д модель в SolidWorks

Софт: КОМПАС-3D 16

Файлы:
Эстакада для залики форм.x_t
Эстакада для заливки форм.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
