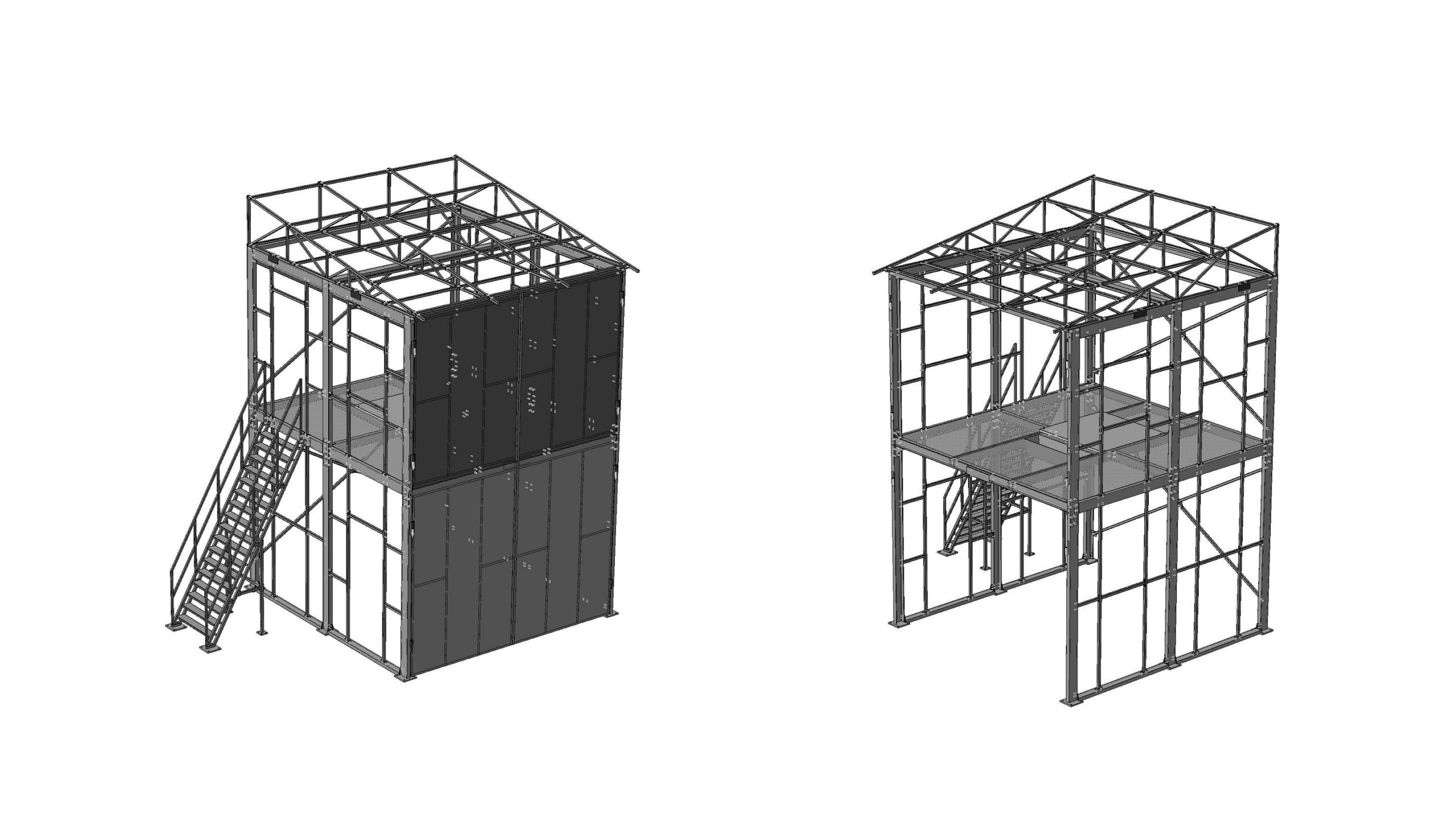

Эстакада для установки процеживателя сточной жидкости используется для размещения специального очистного сооружения (процеживателя). Размер: 4 х 4м; высота нижнего уровня 2,9 м (на просвет), верхнего - 2,5 м (на просвет). Представленная эстакада имеет два уровня: на верхнем уровне устанавливается сам процеживатель и монтируется вся система подвода грязной воды и отводы чистой, нижний уровень используется для сбора крупной фракции мусора, который подается вместе с грязной водой на процеживатель и проходя через него попадает через отверстие в перекрытии на нижний уровень. Безусловный плюс данной конструкции - возможность многократного монтажа и демонтажа, каркас полностью разборный! Наружную отделку каркаса можно выполнить при помощи сэндвич-панелей, металлического сайдинга с утеплителем и др.
Данная конструкция подойдет и для гаража (после небольшой переработки по размерам), с верхним жилым уровнем. Предусматривается, что конструкция устанавливается на заранее подготовленную (забетонированную) площадку.
