Эстакада с навесом 15х6,5м

Эстакада с навесом 15х6,5м, высота до низа фермы 5,1м. Конструкция выполнена из профилей сварных квадратных. Покрытие навеса выполнено из поликарбоната по двухскатным фермам пролетом 6,5м. Предназначение: проверка грузового автотранспорта на КПП.

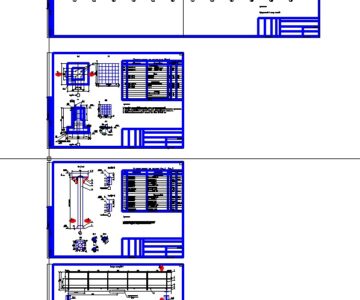

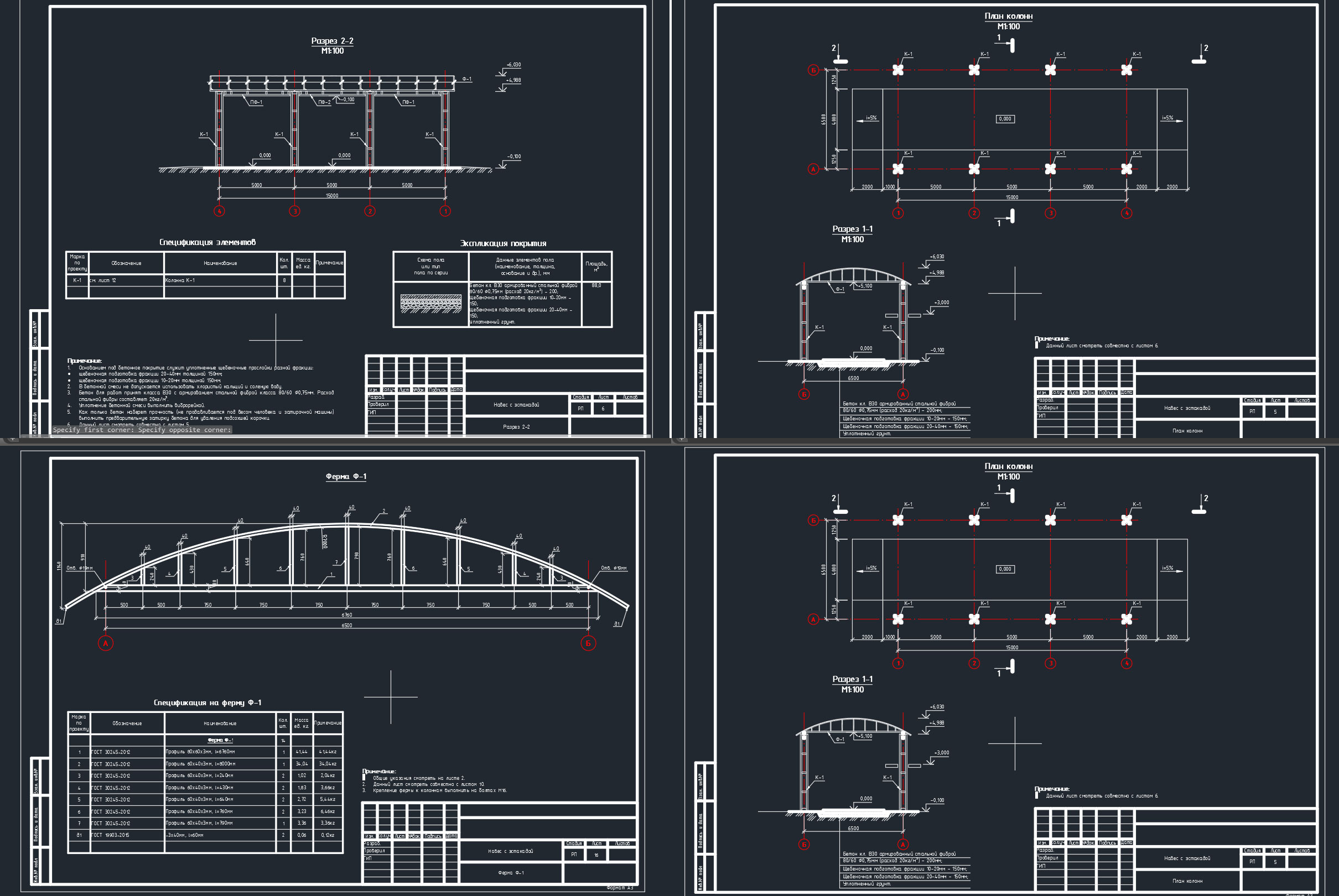

Состав: общие данные, план фундаментов, конструкция фундаментов, план колонн, разрез, план ферм, чертежи колонн, ферм, конструкция эстакады, ведомость металла Язык документа
