Эвакуационная лестница для секции АБК высотой 3498 мм

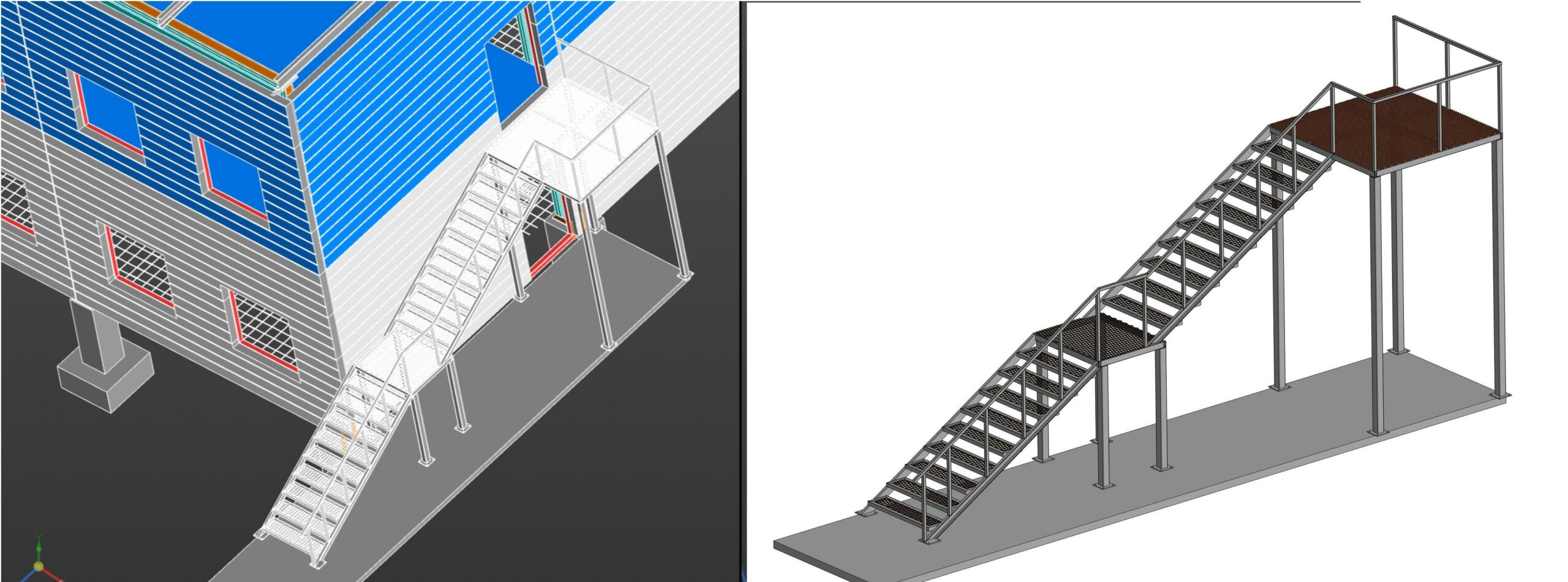

Эвакуационная лестница для цекции АБК , быстровозводимого здания типа ОРСК. Высота 3498, ширина ступени 1200, высота ступени 1-го марша 167,5мм, 2-го марша 180мм. Покрытие площадок и ступеней просечной лист. Самого здания в архиве нет, оно идет отдельным файлом в моем профиле .

Состав: 3D Cборка, модель из нескольких деталей.

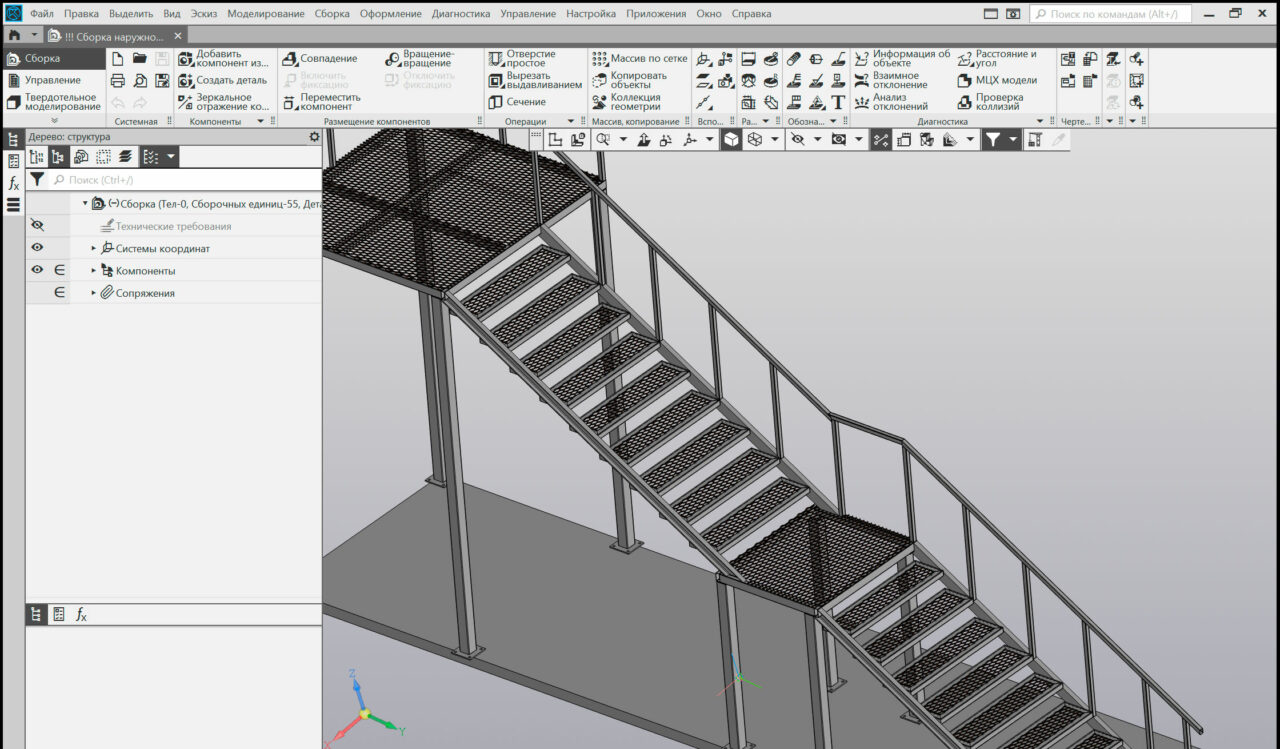

Софт: КОМПАС-3D 19.1

Файлы:

Каталог
Строительство
Лестницы
Эвакуационная лестница для секции АБК высотой 3498 мм

Наружная лестинца на лево/

Наружная лестинца на лево/!!! Сборка наружной лестницы на лево.a3d

Наружная лестинца на лево/6 Стойка поручня площадки 40х40х2L925.a3d

Наружная лестинца на лево/7 Стойка поручня площадки 40х40х2L922.a3d

Наружная лестинца на лево/Заглушка опоры верхняя угловая.m3d

Наружная лестинца на лево/Заглушка опоры 100х100х5.m3d

Наружная лестинца на лево/Заглушка угловой опоры промежуточной площадки.m3d

Наружная лестинца на лево/Косоур второго марша левый.a3d

Наружная лестинца на лево/Косоур второго марша.a3d

Наружная лестинца на лево/Косоур первого марша левый.a3d

Наружная лестинца на лево/Косоур правый первого марша.a3d

Наружная лестинца на лево/Опора верхней площадки 100х100х3L1593.a3d

Наружная лестинца на лево/Опора верхней площадки 100х100х3L3403.a3d

Наружная лестинца на лево/Опора промежуточной площадки 100х100х3L1593.a3d

Наружная лестинца на лево/Опорный фланец 200х200х10.m3d

Наружная лестинца на лево/Основание.m3d

Наружная лестинца на лево/Поручень 1й 40х40х2L3550.a3d

Наружная лестинца на лево/Поручень 2го марша 40х40х2L3550.a3d

Наружная лестинца на лево/Поручень 2й 40х40х2L785,5.a3d

Наружная лестинца на лево/Поручень верхней площадки 40х40х2L2050.a3d

Наружная лестинца на лево/Поручень верхней площадки 40х40х2L2100.a3d

Наружная лестинца на лево/Поручень верхней площадки 40х40х2L854.a3d

Наружная лестинца на лево/Промежуточная площадка.a3d

Наружная лестинца на лево/Сборка верхняя площадка.a3d

Наружная лестинца на лево/Стойка поручня лестницы 40х40х2L900.a3d

Наружная лестинца на лево/Стойка поручня площадки 40х40х2L900.a3d

Наружная лестинца на лево/Труба 80х40х3 L1000.a3d

Наружная лестинца на лево/Труба 80х40х3 L1144.a3d

Наружная лестинца на лево/Труба 80х40х3 L1200.a3d

Наружная лестинца на лево/Труба 80х40х3 L1292.a3d

Наружная лестинца на лево/Труба 80х40х3 L1970.a3d

Наружная лестинца на лево/Труба 80х40х3 L2020 поперечина верхней площадки.a3d

Наружная лестинца на лево/Труба 80х40х3 L2100.a3d

Наружная лестинца на лево/Труба 80х40х3 L774,85.a3d

Просечной лист для площадки/

Просечной лист для площадки/пв506(1).m3d

Просечной лист для площадки/пв506(2).m3d

Просечной лист для площадки/пв506.a3d

Просечной лист для площадки/Просечка двойная.a3d

Просечной лист для площадки/Просечка836х2100.a3d

Просечной лист для площадки/просечной лист 1292х1080 факт.a3d

Просечной лист для площадки/просечной лист 1292х1080.a3d

Ступень из уголков 50х и просечка/

Ступень из уголков 50х и просечка/Просечной лист для ступени/

Ступень из уголков 50х и просечка/Просечной лист для ступени/пв506(1).m3d

Ступень из уголков 50х и просечка/Просечной лист для ступени/пв506(2).m3d

Ступень из уголков 50х и просечка/Просечной лист для ступени/пв506.a3d

Ступень из уголков 50х и просечка/Сборка каркаса ступени из уголков 50х.a3d

Ступень из уголков 50х и просечка/Уголок 50х50х3 L1200.a3d

Ступень из уголков 50х и просечка/Уголок 50х50х3 L300.a3d
