Ферма крыши цеха (18 м)

Фермовая конструкция кровли цеха длиной 18 метров. Разработана для заказчика по его архитектурным чертежам.

Состав: Сборочный чертеж с деталировкой Язык документа

Софт: КОМПАС-3D 13

Файлы:

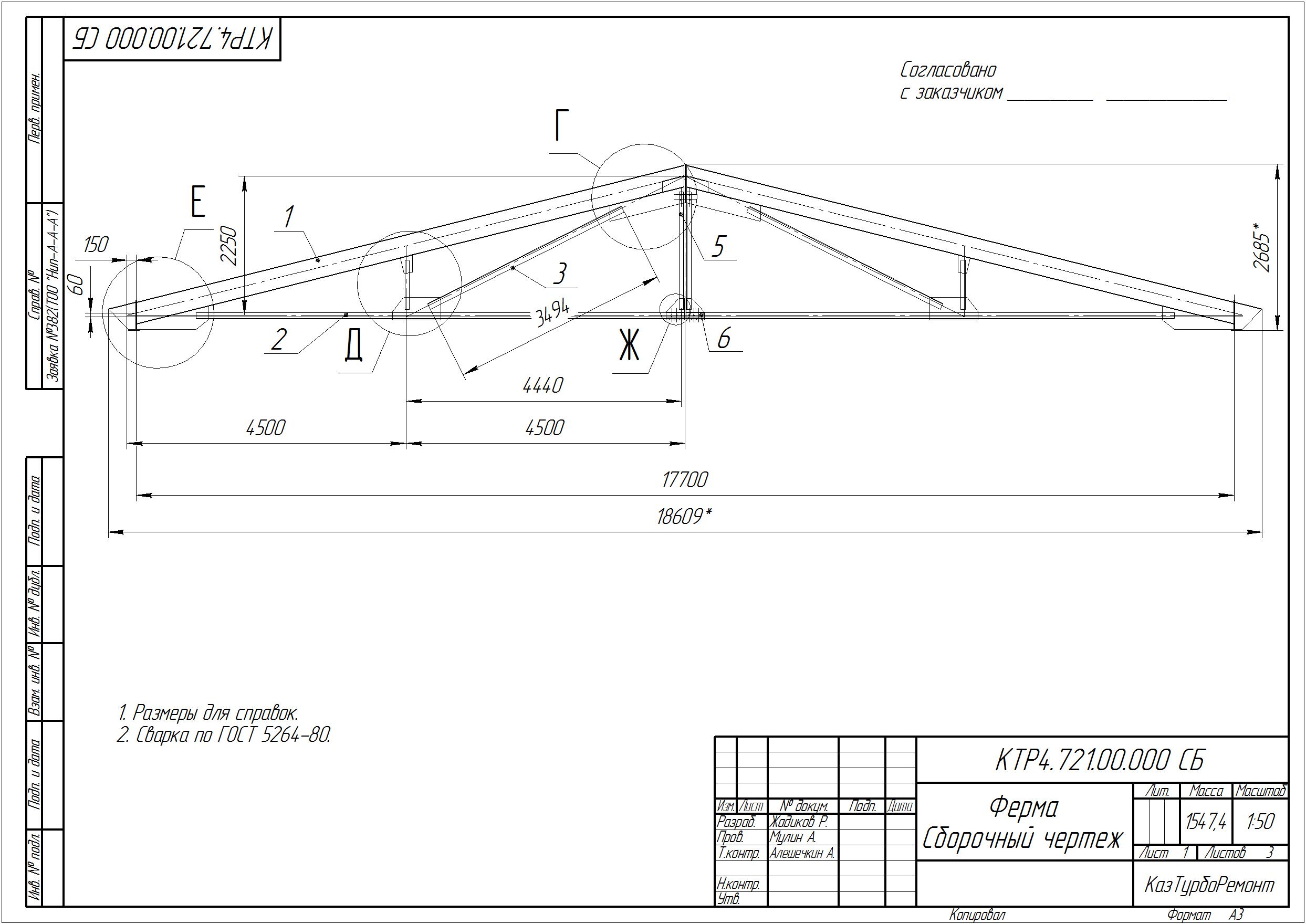

Ферма Сборочный чертеж _ КТР4.721.00.000 СБ.cdw
Балка _ КТР4.721.00.002.cdw
Косынка _ КТР4.721.00.001.cdw
Пластина _ КТР4.721.00.007.cdw
Пластина _ КТР4.721.00.008.cdw
Пластина _ КТР4.721.00.009.cdw
Пластина _ КТР4.721.00.011.cdw
Ребро _ КТР4.721.00.015.cdw
Связь _ КТР4.721.00.005.cdw
Уголок _ КТР4.721.00.006.cdw
Упорная планка _ КТР4.721.00.010.cdw
Фасонка _ КТР4.721.00.012.cdw
Фасонка _ КТР4.721.00.013.cdw
Фасонка _ КТР4.721.00.014.cdw
Фасонка _ КТР4.721.00.017.cdw
Фасонка _ КТР4.721.00.018.cdw
Ферма _ КТР4.721.00.000.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
