Ферма с пролётом 8м

100

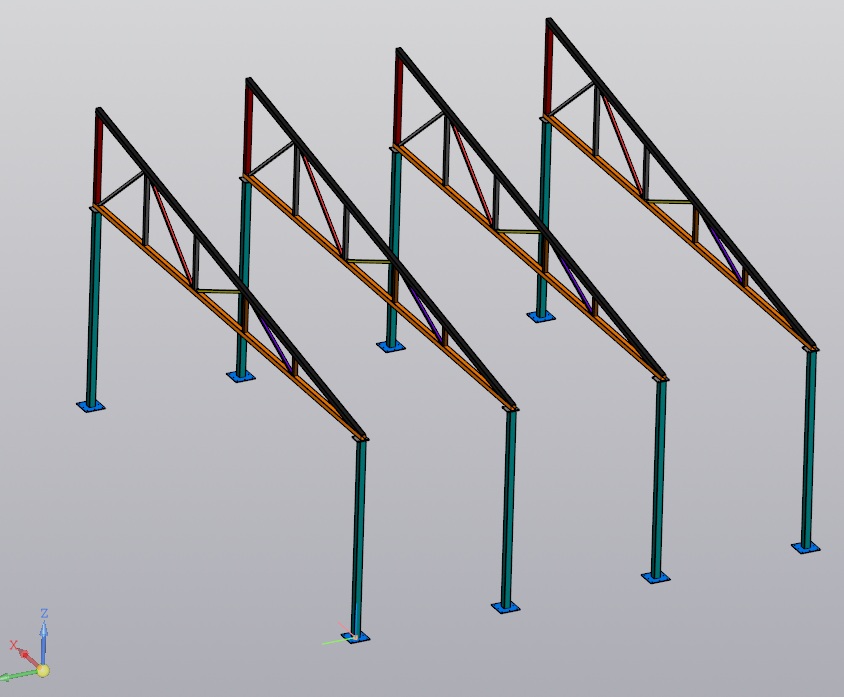

Представлена КД и 3D модель фермы пролетом 8м, высота 3м.
За прототип взята работа

Чертежи

Модель гаража 8х12 м полностью сварной(без болтовых соединений)с односкатной крышей Перейти

, увеличены сечения профилей согласно расчетам.
Ферма рассчитана на 5 снеговой регион, шаг установки до 2,5м.
Обрешетка - доски 40х100мм (на 3D модели не показаны).
Сборка с колоннами на болтовом соединении.

3D Модели Металлоконструкии Ферма

Автор

Ринат Гафуров

Дата

25.08.2025

Язык

Русский

Состав

3D модель, Металлоконструкция (СБ), Ферма (СБ), деталировка

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

3D
- Общая сборка.a3d
- Общая сборка.stp
- Ферма
  - Пластина.m3d
  - поз 1 8020 80х5.m3d
  - поз 10 1505.33 40х2.m3d
  - поз 11 1500.1 40х2.m3d
  - поз 2 8654,3 80х5.m3d
  - поз 3 1334.14 80х5.m3d
  - поз 4 1079.03 40х2.m3d
  - поз 5 818.56 40х2.m3d
  - поз 6 558.09 40х2.m3d
  - поз 7 297.62 40х2.m3d
  - поз 8 1727.52 40х2.m3d
  - поз 9 1758.42 40х2.m3d
  - Ферма сборка.a3d
- Колонна
  - 300-300-12 Закладная для Колонн 14 шт.m3d
  - Арматура 11 мм.m3d
  - Заглушка для 100 трубы.m3d
  - Колонна 14 шт.a3d
  - Труба 100х100х5 3000 мм 14 шт.m3d
  - Перемычки между колоннами
    - 1850- 2 шт труба 60х60.m3d
    - 2350- 2 шт труба 60х60.m3d
    - 2400- 6 шт труба 60х60.m3d
    - 3850- 4 шт труба 60х60.m3d
  - Закладная для колонны
    - Закладная.a3d

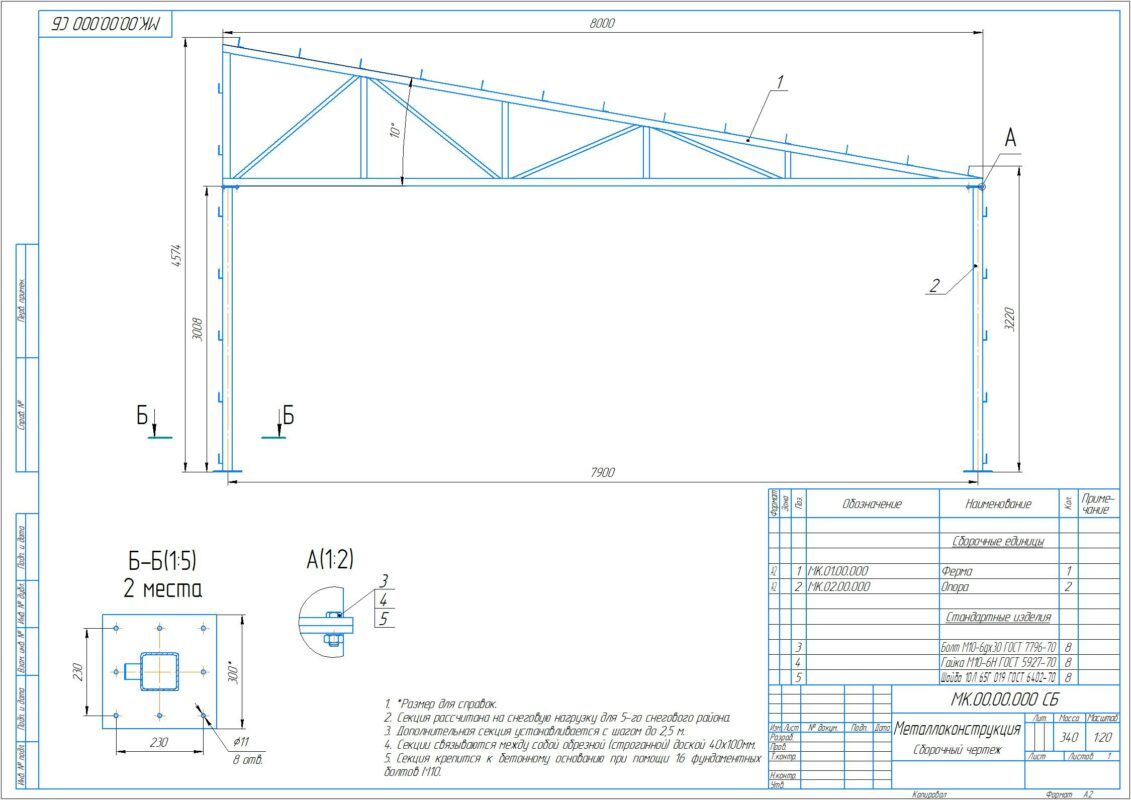

МК.00.00.000 СБ Металлоконструкция.cdw
МК.01.00.000 СБ Ферма.cdw
МК.01.00.001 Труба 80х80.cdw
МК.01.00.002 Труба 80х80.cdw
МК.01.00.003 Труба 60х60.cdw
МК.01.00.004 Труба 40х40.cdw
МК.01.00.005 Труба 40х40.cdw
МК.01.00.006 Труба 40х40.cdw
МК.01.00.007 Труба 40х40.cdw
МК.01.00.009 Пластина.cdw
МК.01.00.010 Скоба.cdw
МК.01.00.011 Скоба.cdw
МК.02.00.000 СБ Опора.cdw
МК.02.00.001 Опорная плита.cdw
