Флагшток поворотный

Флагшток поворотный

390

25240

Флагшток представляет собой вертикальную стойку для крепления флагов, знамен и пр.
Флагшток выполнен поворотным, что позволяет флагу менять положение при изменении направления ветра и предотвращать обертывание флагштока. Возможность поворота флагштока позволяет ему служить в качестве флюгера.

флагшток флюгер

Автор

Сергей Шляхов

Дата

11.10.2013

Язык

Русский

Состав

Полный комплект конструкторской документации, 3D-модель

Софт

КОМПАС-3D 12 Как открыть?

Содержимое архива

флюгер поворотный
- Флюгер
  - Основание - ФП5.401.m3d
  - Палец - ФП5.402.cdw
  - Флюгер - ФП5.400.cdw
  - Основание - ФП5.401.cdw
  - Палец - ФП5.402.m3d
  - Флюгер - ФП5.400.a3d
- Стойка
  - Труба - ФП5.201.m3d
  - Стойка Сборочный чертёж - ФП5.200 СБ.cdw
  - Стойка - ФП5.200.a3d
- Ролик - ФП5.002.m3d
- Ролик - ФП5.002.cdw
- Флагшток поворотный - ФП5.000.spw
- Флагшток поворотный - ФП5.000.a3d
- Обойма - ФП5.001.cdw

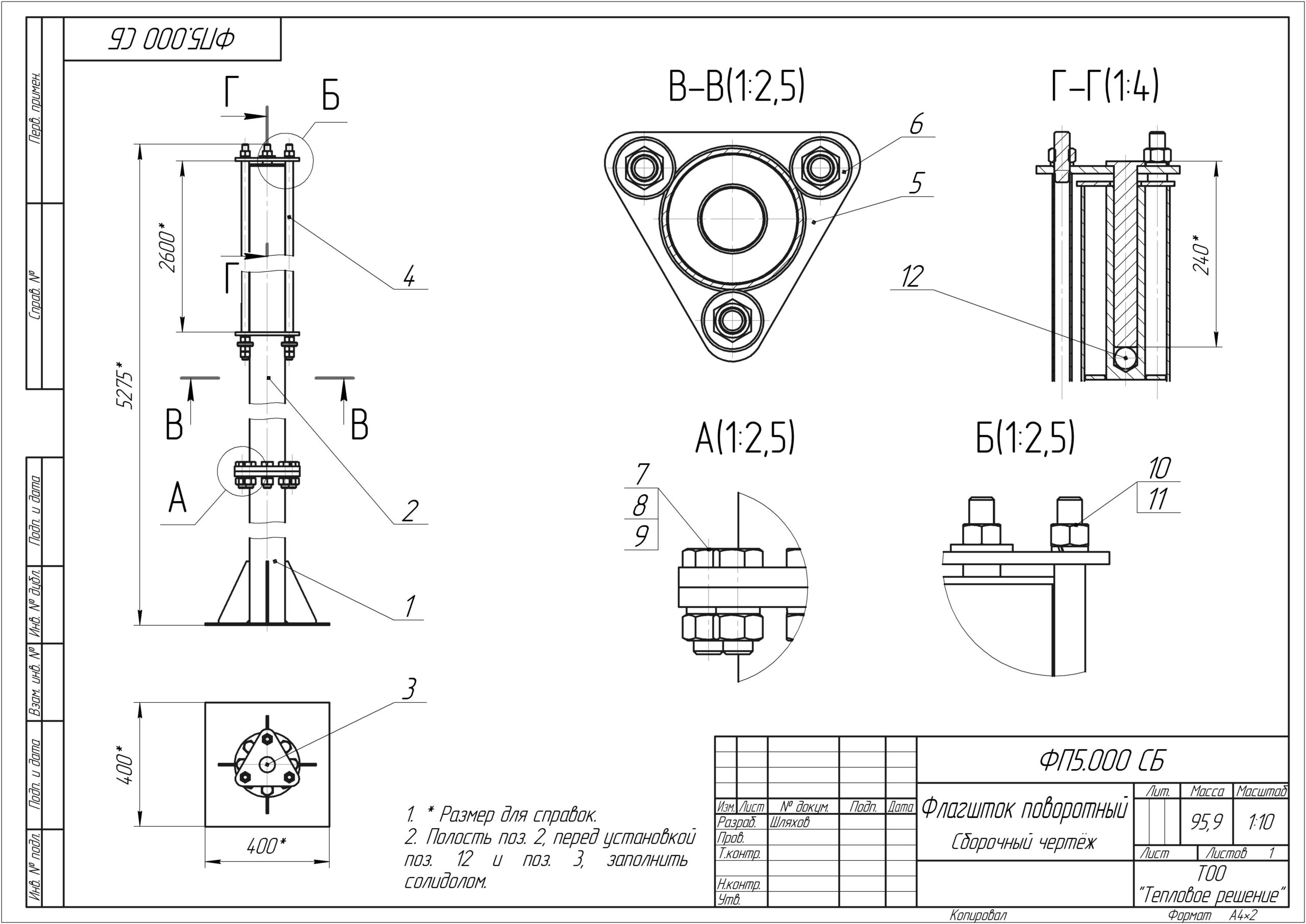

- Флагшток поворотный Сборочный чертёж - ФП5.000 СБ.cdw
- Державка
  - Основание - ФП5.301.m3d
  - Навес - ФП5.302.m3d
  - Навес - ФП5.302.cdw
  - Державка - ФП5.300.spw
  - Державка - ФП5.300.a3d
  - Упор - ФП5.303.cdw
  - Основание - ФП5.301.cdw
  - Упор - ФП5.303.m3d
- Стяжка
  - Труба - ФП5.503.m3d
  - Шпилька - ФП5.501.m3d
  - Шпилька - ФП5.501.cdw
  - Шпилька - ФП5.502.cdw
  - Шпилька - ФП5.502.m3d
  - Стяжка - ФП5.500.cdw
  - Стяжка - ФП5.500.a3d
- Флагшток поворотный.jpg
- Обойма - ФП5.001.m3d
- Опора
  - Косынка - ФП5.102.cdw
  - Труба - ФП5.104.m3d
  - Опора Сборочный чертёж - ФП5.100 СБ.cdw
  - Фланец - ФП5.101.m3d
  - Фланец - ФП5.101.cdw
  - Основание - ФП5.103.m3d
  - Опора - ФП5.100.a3d
  - Опора - ФП5.100.spw
  - Косынка - ФП5.102.m3d
