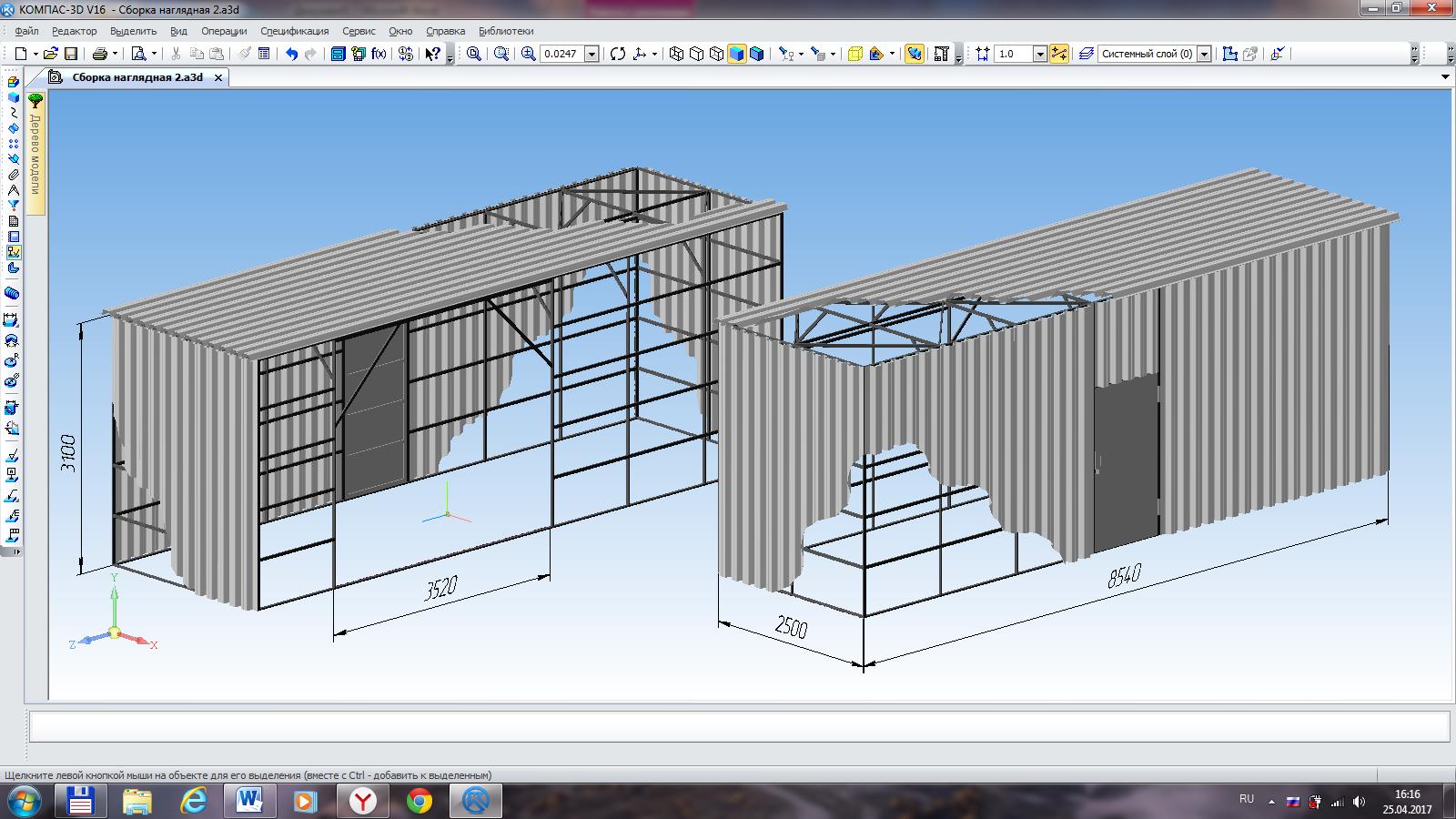

Инструментальное помещение в цех предприятия заказчика спроектировано по заявке сторонней организации. В проекте есть схема установки этого помещения. Предназначено оно для хранения инструмента и запасных частей, необходимых при ремонте. Внутреннее пространство помещения, в этой связи, рассчитано на установку в дальнейшем металлических стеллажей. Инструментальное помещение представляет собой цельносварной металлический каркас из трубы 40х20х2 ГОСТ 8645-68 обшитый листом, профилированным оцинкованным типа Н, высотой 57 или 60 мм. Лист крепится к каркасу при помощи саморезов.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Инструментальное помещение
Инструментальное помещение
0
47
771
2
0
50
Автор
Максим Палыч
Николенко
Дата
25.04.2017
Язык
Русский
Состав
3D сборка, чертежи для изготовления
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Каркас инструменталки.m3d
-
Расчет материалов примыкания.txt
-
проф лист примыкание 1.m3d
-
Чертеж сборки всего 1.cdw
-
АБВГ-410.02.00 СБ Дверь Сборочный чертеж.cdw
-
Труба 40х20х1052.m3d
-
Труба существующая.m3d
-
Основание.m3d
-
Труба 40х20х1487.m3d
-
проф лист 8700х2600 на крышу.m3d
-
Труба 40х20х1697.m3d
-
АБВГ-410.00.02 Втулка.cdw
-
Скоба для навесного замка.m3d
-
Расчет материалов каркаса.txt
-
Дверь 1.m3d
-
Сборка наглядная.a3d
-
АБВГ-410.02.01 Рукоятка.cdw
-
Сборка каркаса инструменталки.a3d
-
Кронштейн существующий.m3d
-
материалы.doc
-
Труба 40х20х600.m3d
-
Втулка.m3d
-
Труба 40х20х1700.m3d
-
Ручка 1.m3d
-
Труба 40х20х1234.m3d
-
проф лист примыкание 2.m3d
-
Сборка инструменталки.a3d
-
проф лист 1052х1340 на сторону.m3d
-
АБВГ-410.00.01 Палец.cdw
-
проф лист примыкание 3.m3d
-
АБВГ-410.02.02 Ухо.cdw
-
АБВГ-410.00.00 СБ Инструментальное помещение.cdw
-
проф лист 8600х3400 на сторону.m3d
-
Труба 40х20х1230.m3d
-
Часть проф листа на сторону.m3d
-
Труба 40х20х1012.m3d
-
Сборка двери из трубы.a3d
-
Сборка всего 1.a3d
-
Расчет материалов примыкания лист.txt
-
АБВГ-410.00 Схема установки инструментального помещения на ПГУ.cdw
-
Сборка двери из трубы 2.a3d
-
Труба 40х20х1220.m3d
-
Палец.m3d
-
АБВГ-410.01.00 СБ Каркас Сборочный чертеж.cdw
-
Дверь из трубы 40х20.m3d
-
проф лист 2500х3400 на сторону.m3d
