Камин из листового металла 4мм

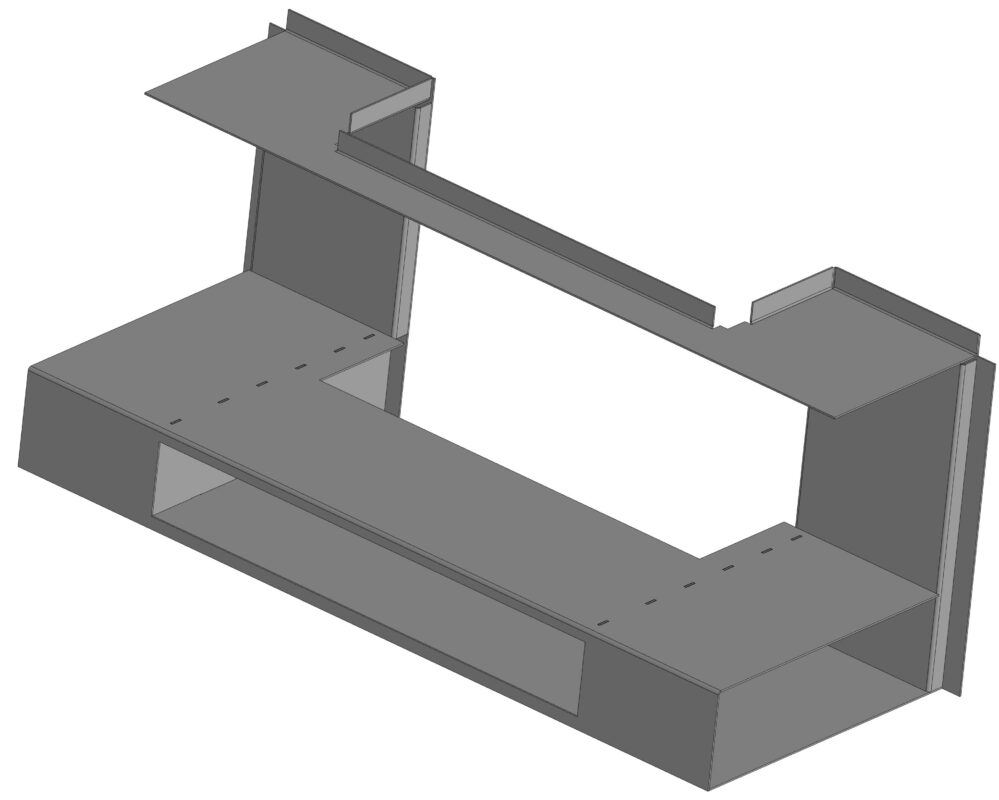

3D-модель и сборочный чертёж с деталировкой для изготовления камина из листового металла 4мм 1960х800х779 (общий габарит), 1210х450х180 (полость под дрова). Представлены развёртки для лазерного и листогибочного станка. Соединение деталей осуществляется сваркой. Для удобства сборки добавлены шип-пазы.

Состав: 3D-Сборка, Деталировка, Сборочный чертёж

Софт: КОМПАС-3D 21.0.0.1158

Файлы:
2.3.10.22 ТСК. Элемент камина. Гибка/

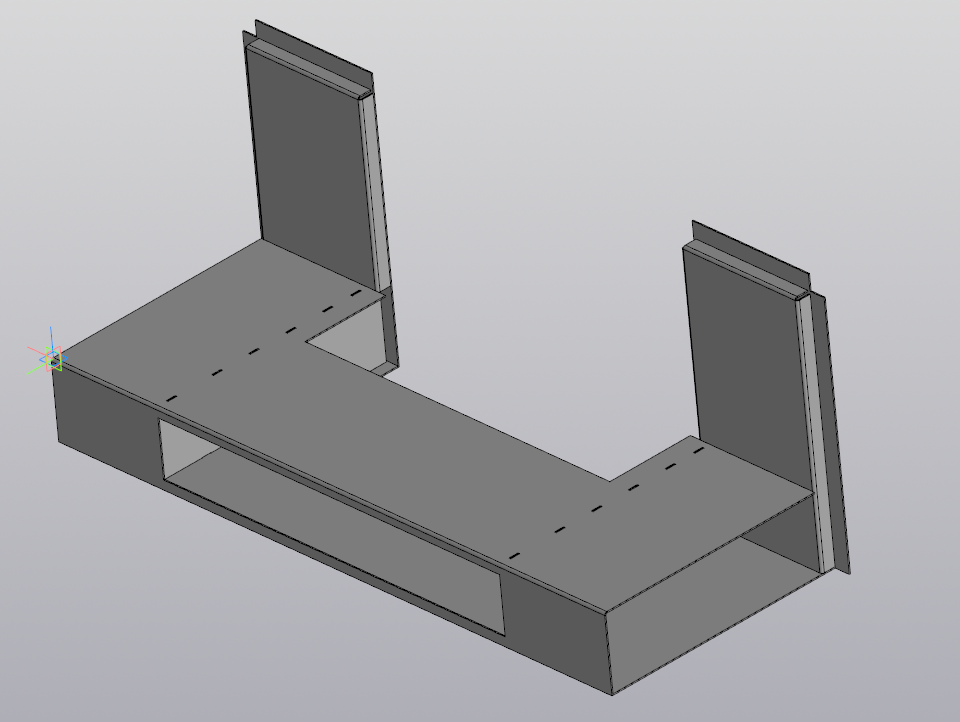

2.3.10.22 ТСК. Элемент камина. Гибка/Снимок.PNG
2.3.10.22 ТСК. Элемент камина. Гибка/Резка/
2.3.10.22 ТСК. Элемент камина. Гибка/Резка/4мм ТСК. Камин.dxf
2.3.10.22 ТСК. Элемент камина. Гибка/Резка/4мм ТСК. Камин.frw
2.3.10.22 ТСК. Элемент камина. Гибка/Чертежи/

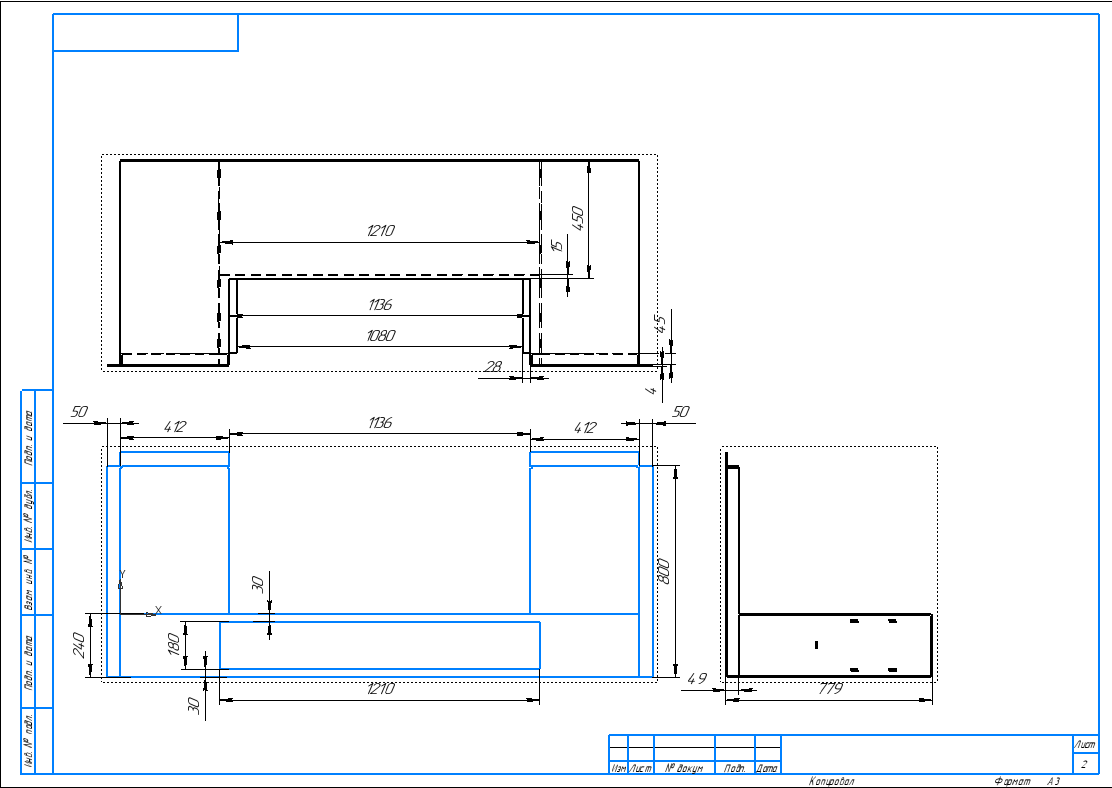

2.3.10.22 ТСК. Элемент камина. Гибка/Чертежи/ТСК. Камин. Основная часть _ 2.3.10.22.cdw
