Каркас для интерактивной скульптуры "IMX-Immersive Experience"

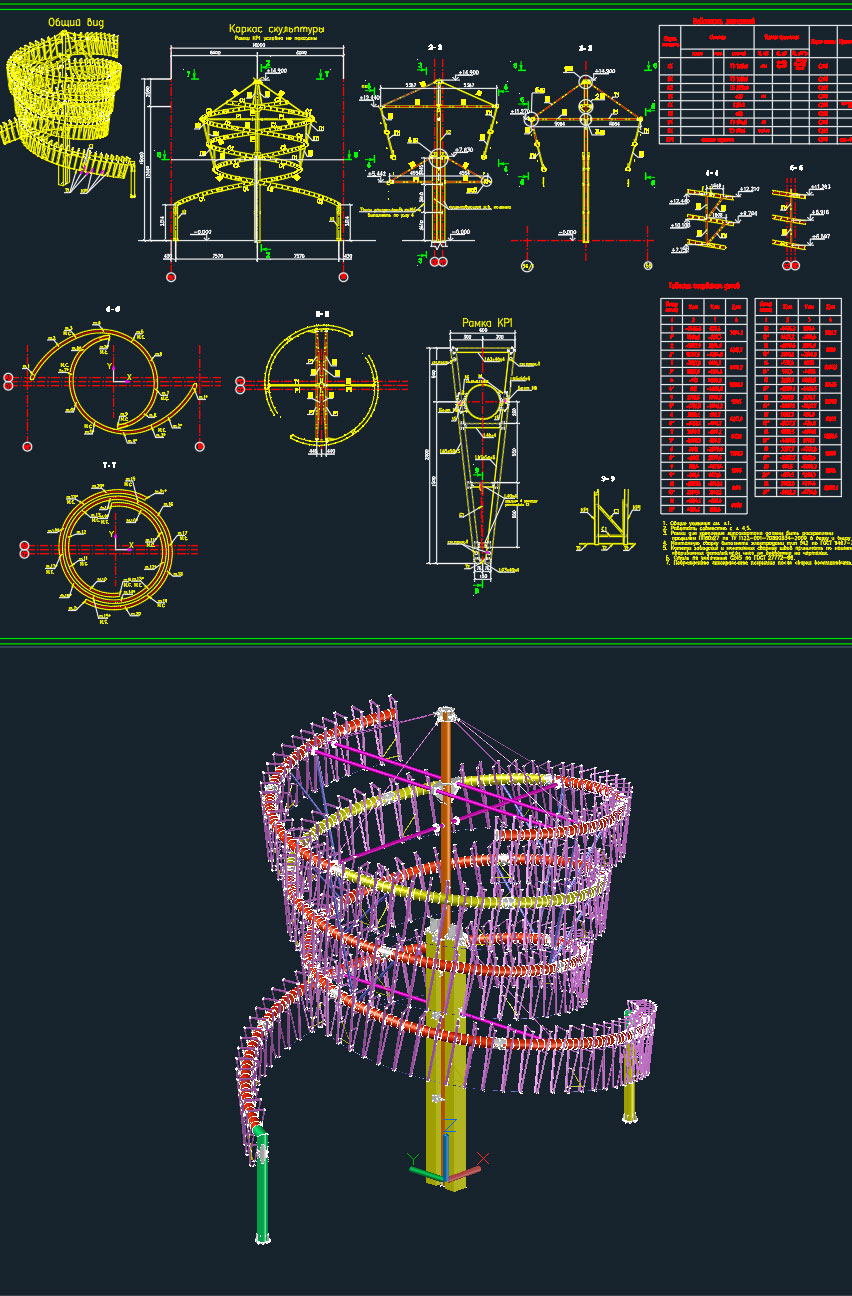

"Каркас для интерактивной скульптуры "IMX-Immersive Experience", далее "Каркас", расположен внутри здания "Многофункционального торгово-развлекательного комплекса с элементами спортивной и семейно-досуговой инфраструктуры" в осях 56/1-58 и Р/2-С/2. Каркас представляет 2 диаметрально противоположные спирали из трубы диаметром 325 мм, на которые навешиваются рамки для крепления гипсокартона. По центру стоит стойка, раскрепленная к существующей железобетонной колонне.
Опирание стоек Каркаса на существующий фундамент и крепление элементов каркаса к существующей ж/б колонне выполнены с помощью химических анкеров HILTI HIT-HY 200-A и Анкерных шпилек HIT-V-8.8 M16, М20.
Спираль, распорки и вертикальные связи выполнены из труб стальных электросварных прямошовных по ГОСТ 10704-91, центральная стойка из трубы бесшовной горячедеформированной по ГОСТ 8732-78, подвесы из круга по ГОСТ 2590-88.
Жесткость и устойчивость сооружения обеспечивается жесткой заделкой колонн в фундаменты, раскреплением центральной стойки к железобетонной колонне и системой связей, подвесов и распорок между витками спирали.
