Каркас навеса крыльца

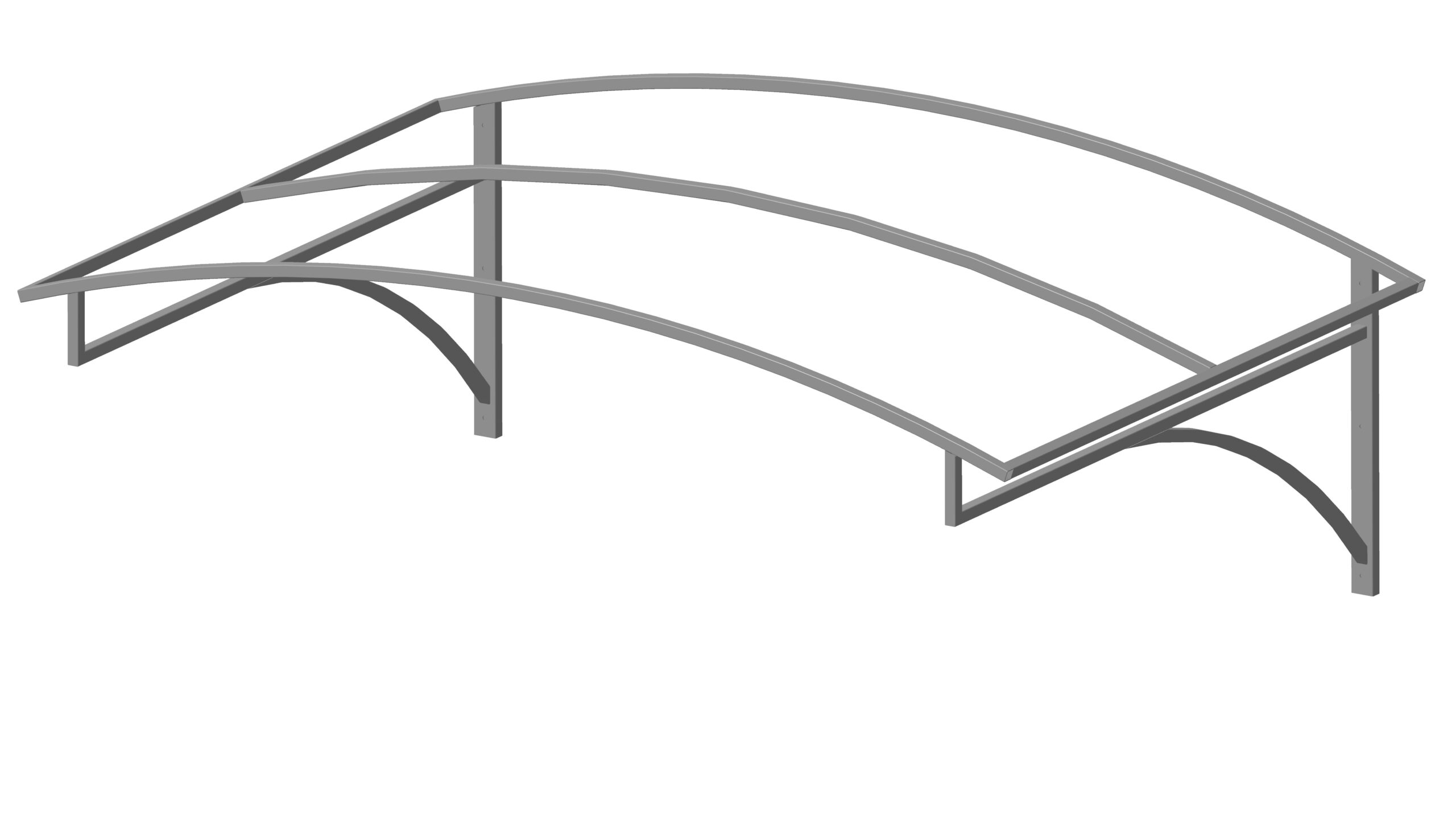

Изображена 3D модель каркаса навеса крыльца, устанавливаемая как правило в частных домах.
Габаритные размеры:
- длина: 1200 мм;
- ширина 1800 мм;
- высота 650 мм.
Конструкция выполнена из следующих материалов:
1) Труба 20х20х1,5 Ст08пс;
2) Труба 40х20х1,5 Ст08пс.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D V15

Файлы:

1. Опора гнутая.m3d
2. Опора гнутая короткая.m3d
3. Крепление.m3d
4. Опора зеркальная.m3d
4. Опора.m3d
5. Перемычка.m3d
6. Перемычка опор.m3d
7. Упор.m3d
8.࡮.m3d
Дверь.m3d
СБ Навес.a3d
