Каркас цеха сборки деревянных домов

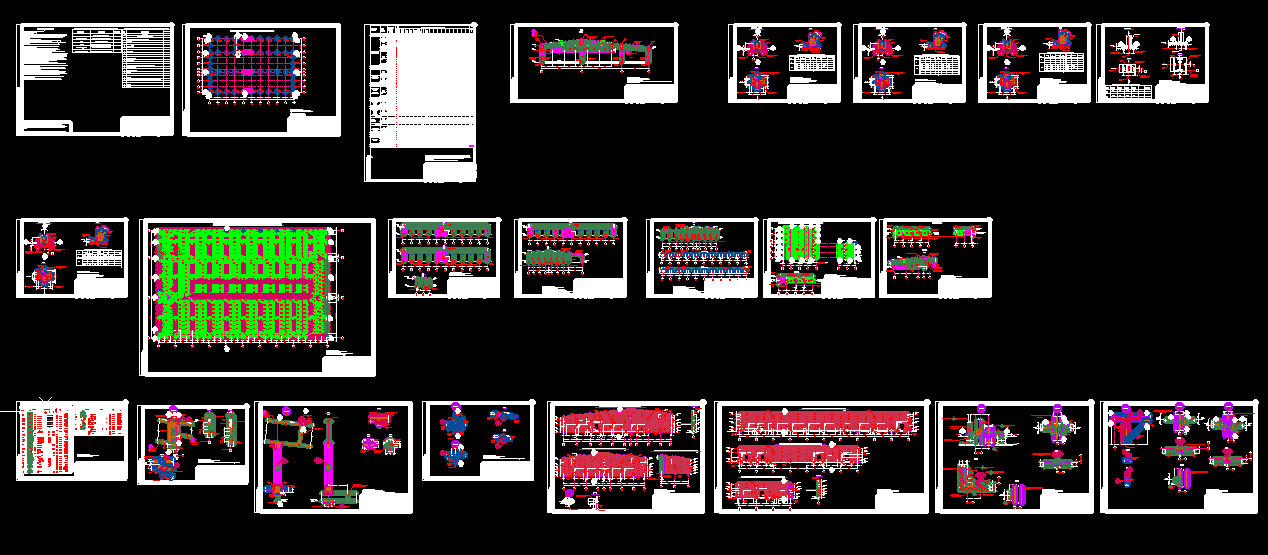

В данной работе представлены рабочие строительные чертежи марки КМ для каркаса цеха сборки деревянных домов. Каркас цеха трехпролетный (22,85х2; 15,24м). Шаг колонн - 9,6м. Высота цеха до верха балок - +7,625... +11,4м. Конструкции балок покрытия и колонн - сварные двутавры.

Состав: Общие данные, Схемы, Разрезы, Узлы, Техническая спецификация металла Язык документа

Софт: ArchiCAD 2015

Файлы:

Каталог / Строительство / Металлоконструкции / Каркас цеха сборки деревянных домов

Цех сборки деревянных домов.dwg
