Каталог узлы из металла

1.1. Настоящий выпуск содержит рабочие чертежи типовых узлов балочных клеток, отапливаемых производственных зданий: шарнирные узлы соединения балок с колоннами и рамные узлы соединений ригелей с колоннами.
1.2. Приведенные в выпуске узлы позволяют унифоцировать соединения элементов и сами элементы балочных клеток, что уменьшает трудозатраты при разработке документации на стальные конструкции на стадии КМ и КМД, а также при изготовлении и монтаже конструкций и сокращает общий расход стали.
1.3. Узлы предназначаются для стальных конструкций отапливаемых зданий, возводимых в районах с расчетной температурой минус 65 градусов и выше и неотапливаемых зданий, возводимых в районах с расчетной температурой минус 40 градусов и выше.
1.4. Узлы могут применяться в зданиях, эксплуотируемых в районах несейсмичных и сейсмичных до 9 баллов включительно.

2. ШАРНИРНЫЕ УЗЛЫ
2.1.Область применения
2.1.1.Шарнирные узлы не расчитаны на передачу знакопеременных усилий.
2.1.2.Узлы разработаны для соединения элементов из стали ВСтЗ и стали НЛ (низколегированной).
2.1.3.Шарнирные узлы позволяют осуществить соединение балок из швеллеров по ГОСТ 8240-72, прокаиных двутавров тиопв Б по ГОСТ 26020-83, прокатного двутавра (120) по ГОСТ 8239-72 и сварных двутавров друг с другом, а также с колоннами из широкополочных прокатных либо сварных двутавров.
2.1.4.Рекомендуемые области применения шарнирных узловкрепления балок привидены в таблице на докум.01КМ.
2.2.Конструктивные решения
2.2.1.Настоящий выпуск содержит следующие типы шарнирных узлов крепления балок:
-Этажное опирание балок
-Крепление балок на опорных уголках
-Опирание балок на ребра из швеллеров
-опирание балок на ребра из тавров
-Крепление балок на столиках
-Крепление балок на опорных планках
-Оипрание балок на оголовок стойки
-Крепление балок на болтах класса точности В, класса прочности 5.8 и 8.8
-Опирание балок на каменные стены и ж.б. подушки
2.2.2.В зоне узлов поясные швы колонн выполнять двусторонними.

3. РАМНЫЕ УЗЛЫ
3.1.Общая часть.
3.1.1.Представленные в выпуске рамные узлы разработаны для соединения ригелей из прокатных двутавров типов Б и 3 с колоннами из прокатных двытавров типов К и 3 по ГОСТ 26020-83, принимаемых по сокращенному сортаменту профилей, утвержденному постановлением Госстроя СССР от 21 ноября 1986г. № 28.
3.1.2.При разработке узлов рассмотрен весь сокращенный сортамент профилей как по номерам, так и по маркам сталей, из которых изготавливаются профили, выявлены области возможных сочетаний профилей в рамных соединениях, определены прочностные характеристики как профилей, так и деталей их соединений в узлах трех классов: с гибкими фланцами , с жесткими фланцами и на накладных, даны рекомендации по применению в конкретных случаях того или иного класса, группы в пределах класса и номера в пределах группы рамного узла.

Состав: Чертежи КМ Язык документа

Софт: AutoCAD 2012

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Каталог узлы из металла

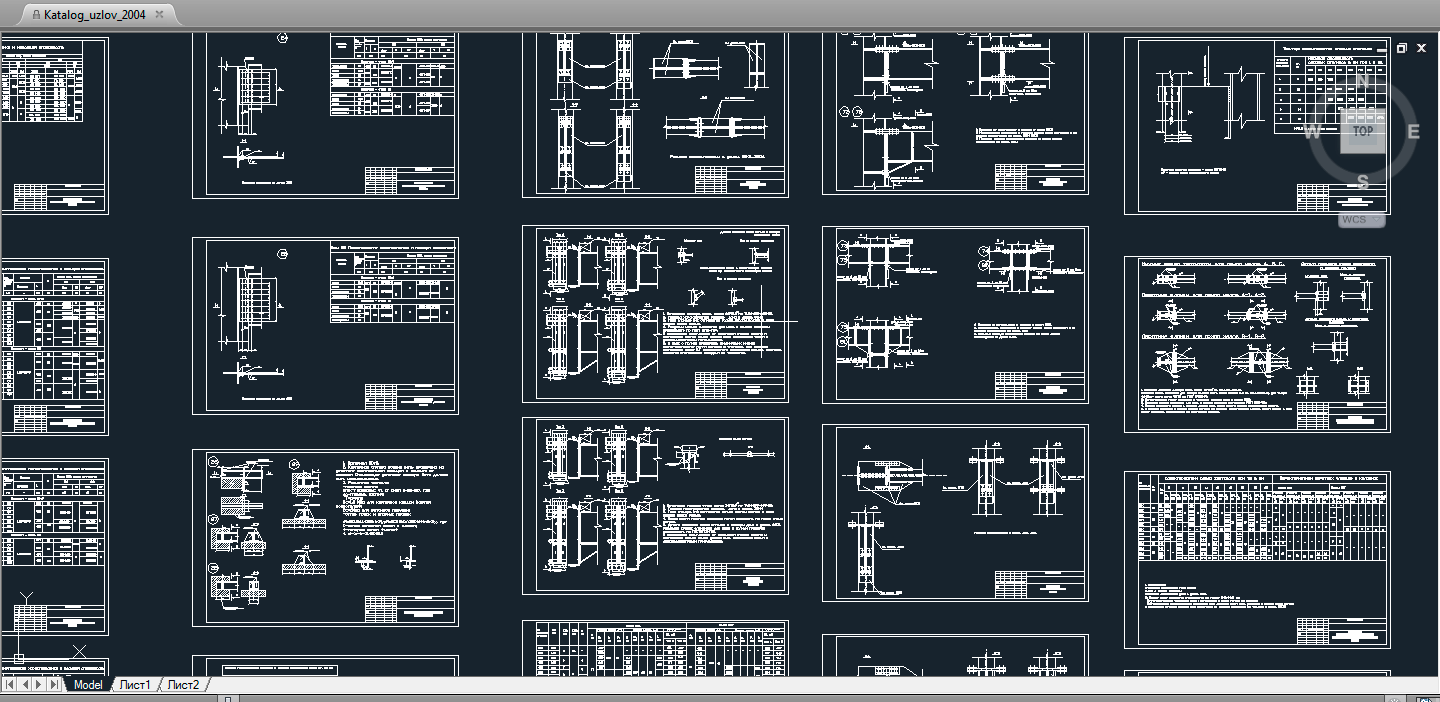

Katalog_uzlov_2004.dwg
