Общие данные

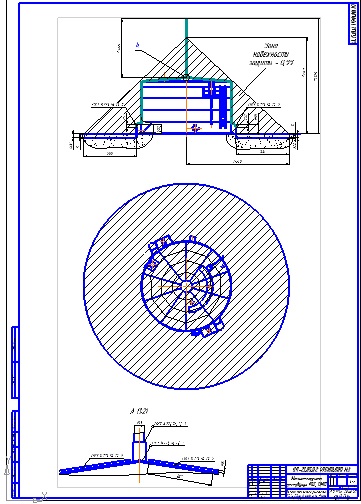

Настоящие проект чертежей стади КМД стального вертикального
цилиндрического резервуара для нефти и нефтепродуктов емкостью 500м3 для многократного примечания выполнен на основании.
- дополнительных технических требований, обусловленных технологией изготовления
- типового проекта 704-1-166.84 альбом разработанного ЦНИИ проектстальконструкция г.Москва (стенки, днище).
- типового проекта 10-Т79-83-КМ альбом конструкции для стальных вертикальных резервуаров (площадки), разработанного ЦНИИ проектистальконструкиия г.Москва, ВНИКТИ стальконструкция г.Москва.
- серии 1.450-3-4 наружные лестницы для обслуживания стальных резервуаров с углом подъема не выше 50°С.
Проект резервуара емкость 500м3 выполнен с сновными расчетными характеристиками:
1. Плотность продукта
- При расчета на прочность 1,0т/м3
- При испытании 1,0т/м3 (вода)
2. Внутреннее избыточного давление
- В газовом пространстве - 2,0кПа (200мм вод.ст.)
- Аварийное - 2,50 кПа (250мм вод.ст.)
3. Вакуум - 0,25 кПа (25мм вод.ст.)
- Авариный - 0,5кПа (50мм вод.ст.)
4. Тепловая изоляция на стенке - 0,3кПа (30кгс/м2)
5. Вес снегового покрова (норматив) - 1,0кПа (100кгс/м2)
6. Скоростной напор ветра (норматив) - 0,38кПа (38кгс/м2)
7. Климатические районы строительста - (-30°>40°С)
и др. (>-30°С)
8. Максимальная t° продукта +90°С
9. Сейсмичность района строительства -6-9 баллов
10. Диаметр резервуара -10430мм
11. Высота стенки резервуара -5980мм
12. Площадь зеркала продукта -85м2
13. Максимальная высота налива продукта -5230м2
Конструкция днища
Для днища резервуара приняты конструктивны решения, разработанные в альбоме ТП 704-1-168.84. Дополнительно разработаны следующие конструктивные решения раскладка листов днища с расположением вертикальных швов вразбежку.
Стенка, днище резервуара изготовливаются в виде полотнища, транспортируемого к месту строительства свернутым в рулон.
На чертежах днищ указаны проектные размеры. При изготовлении полотнищ необходимо предусмотреть технологический припуск по радиусу, равный 100мм. После монтажа днище обрезать до проектного размера. Кромки листов под сварку должны быть простроганы.
Конструкция корпуса
Корпус резервуара предусмотрен в виде карты. Раскладка листов корпуса производится с расположением вертикальных стыковых швов вразбежку. Длина полотнища стенки дана с припуском 220мм для образования монтажных стыков.
При разворачивании рулона нижняя кромка полотнища должна точно устанавливаться по размерной линии окружности (прижать к ограничительным уголкам-коротышкам). После развертывания
