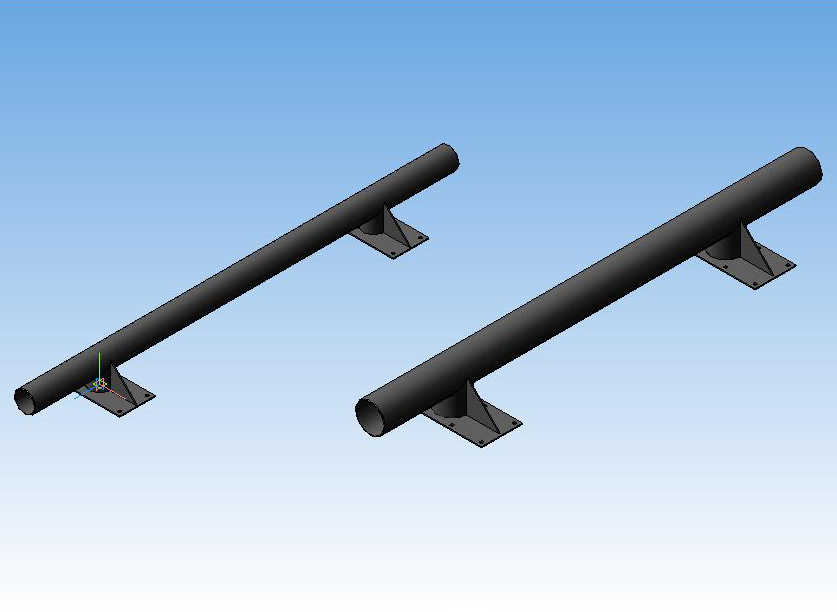

Проект установки колесоотбойных устройств в гараже для легковых машин и спецтехники был разработан согласно предписания одного из контролирующих органов по технике безопасности в котором говорится, что подобные сооружения должны иметь в обязательном порядке колесоотбойные устройства. Поскольку конструктивный вид этих устройств не имеет особого значения, было принято решение о изготовлении колесоотбойников своими силами из труб диаметром 159 и 219 мм, которых на предприятии имеется в избытке.
