Конструирование и расчет металлических конструкций технологической площадки

ЮУрГУ
Кафедра «Оборудование и Технология Сварочного производства»
Курсовой проект по дисциплине: "Проектирование сварочных конструкций"
На тему:Конструирование и расчет металлических конструкций технологической площадки
Челябинск 2017

Произведён расчет и конструирование металлических конструкций технологической площадки, включающий в себя: колонну, главную балку, балку настила, настил. Спроектированы и расчитаны соединения данных элементов с помощью сварки и соединения на болтах. Расчитан и сконструирован монтажный стык главной балки.
ВЕДЕНИЕ1.
ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ.
ВЫБОР ОСНОВНЫХ И СВАРОЧНЫХ МАТЕРИАЛОВ.
КОНСТРУИРОВАНИЕ И РАСЧЕТ НАСТИЛА И БАЛКИ НАСТИЛА
3.1.Расчет плоского настила.
.2.Расчет балки настила.
3.Расчет массы настила совместно с балками настила
.КОНСТРУИРОВАНИЕ И РАСЧЕТ ГЛАВНОЙ БАЛКИ
4.1.Определение расчетных усилий
.2.Компоновка и подбор сечения балки
.3.Проверка прочности балки
.4.Проверка устойчивости балки
.5.Расчет поясных швов главной балки.
6.Конструирование и расчет опорного узла балки.
7.Конструирование и расчет укреплённого стыка балки
.8.Расчет и конструирование сопряжения балки настила с главной балкой.
КОНСТРУИРОВАНИЕ И РАСЧЕТ КОЛОННЫ
5.1.Компановка сечения сплошной колонны.
2.Конструирование и расчет базы.
3.Конструирование и расчет оголовка.
l1, м hстр, м l3, м Отметка верха перекрытия, м Нормативная нагрузка, кПа
Постоянная Временная
20 2 4,5 8 0,3 18
Курсовой проект выполняется по выданным индивидуальным шифрам и месту строительства. Мой шифр - 1463, а место строительства - Челябинск. Исходные данные сведены в таблицу 1.1

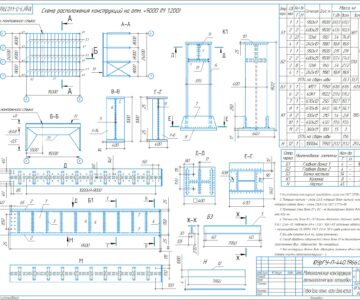

Состав: Металлические конструкции технологической площадки(КМД),Металлические конструкции технологической площадки(КМ),ПЗ Язык документа
