Бета-тестирование КОМПАС-3D v19

Конструирование плиты перекрытия 1ПТМ 6.3.15.22-5.0 Серия Б1.041.1-3.08 выпуск 3

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Чертеж подходит для курсового проекта по дисциплине "строительные конструкции" и аналогичного раздела в дипломе.
Могилев 2017

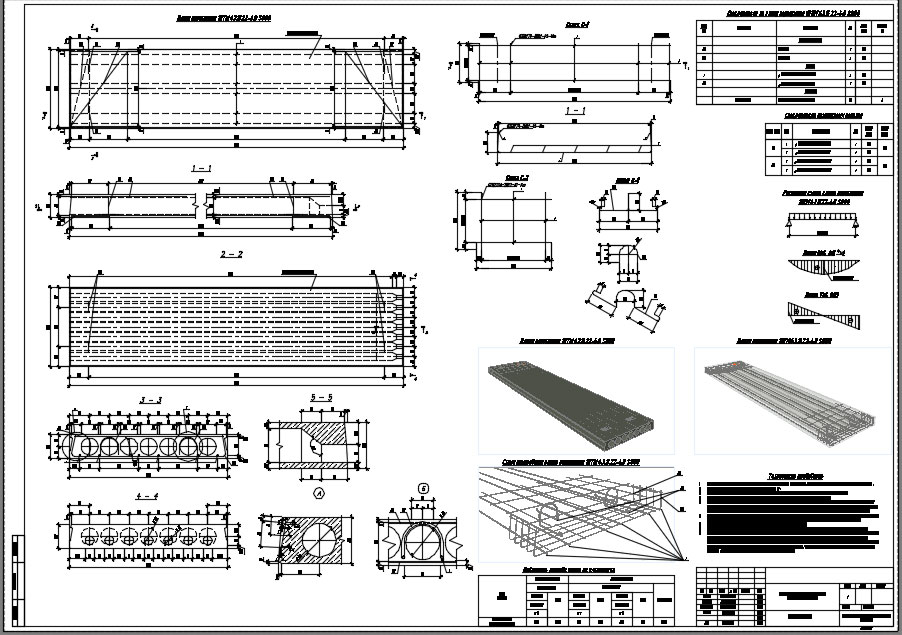

чертеж плиты перекрытия длиной 6.3м со схемой армирования и указанием применяемой арматуры. чертеж подходит для курсового проекта по дисциплине "строительные конструкции" и аналогичного раздела в дипломе.
плита перекрытия 1ПТМ 6.3.15.22-5.0 Серия Б1.041.1-3.08 выпуск 3< 2 Расчетно – конструктивный раздел
2.1 Расчет железобетонной панели перекрытия ПТМ 63.15.22-4.0 S800
2.1.1 Исходные данные
2.1.1 Расчет рабочей арматуры
2.1.2 Расчет прочности плиты по сечению, нормальному к продольной оси
2.1.3 Расчет прочности плиты по сечению, наклонному к продольной оси
2.1.4 Определение геометрических характеристик приведенного сече-ния для расчета плиты по предельным состояниям второй группы
2.1.5 Потери предварительного напряжения арматуры
2.1.6 Расчет по образованию трещин, нормальных к продольной оси
2.1.7 Расчёт по раскрытию трещин, нормальных к продольной оси
2.1.8 Расчет прогиба плиты
2.1.9 Проверка панели на монтажные усилия
2.1.10 Расчет монтажных петель
!-- /annotation -->

Состав: Конструктивная схема, Схемы армирования, Спецификация, ПЗ (Расчетно – конструктивный раздел) Язык документа
