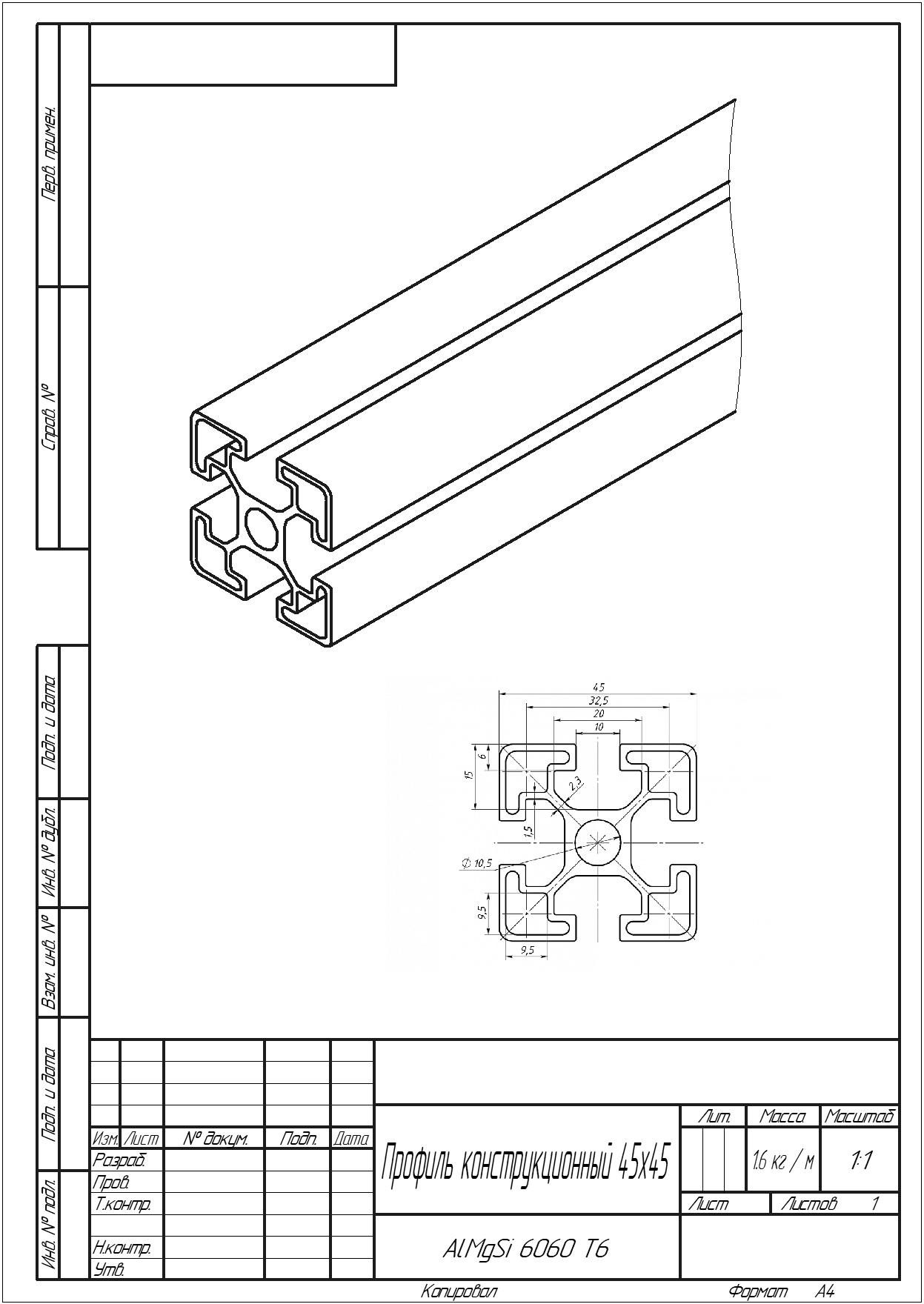

Конструкционный алюминиевый профиль 45х45L

ПРОФИЛЬ КОНСТРУКЦИОННЫЙ 45 Х 45L из сплава алюминия от компании "Собери завод". Имея особенную форму профиля можно создавать различные универсальные конструкции проще. Я сделал шаблон одного из имеющихся у них в наличии профилей для того что бы люди могли пользоваться этим в своих проектах.
Серия: 45
Паз: 10
Материал: AlMgSi 6060 Т6
Покрытие: без покрытия
Площадь сечения профиля: 5.8 см2
Момент инерции, (Ix): 10.74 см4
Момент инерции, (Iy): 10.74 см4
Момент сопротивления, (Wx): 4.9 см3
Момент сопротивления, (Wy): 4.9 см3
Серия 45 - универсальная серия профиля с т-образным пазом, предназначенная для построения несущих и средненагруженных конструкций. Является отличной альтернативой профиля Серии 40. Широко применяется при реализации крупных проектов (поточные линии, конвейеры, сборочные линии и участки) как профиль наилучшим образом сочетающий в себе высокую надежность и приемлемую цену.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D V16.1

Сайт: www

Файлы:

Каталог / Бесплатные работы / Конструкционный алюминиевый профиль 45х45L

профиль алюминевый собери завод 45х45.m3d
