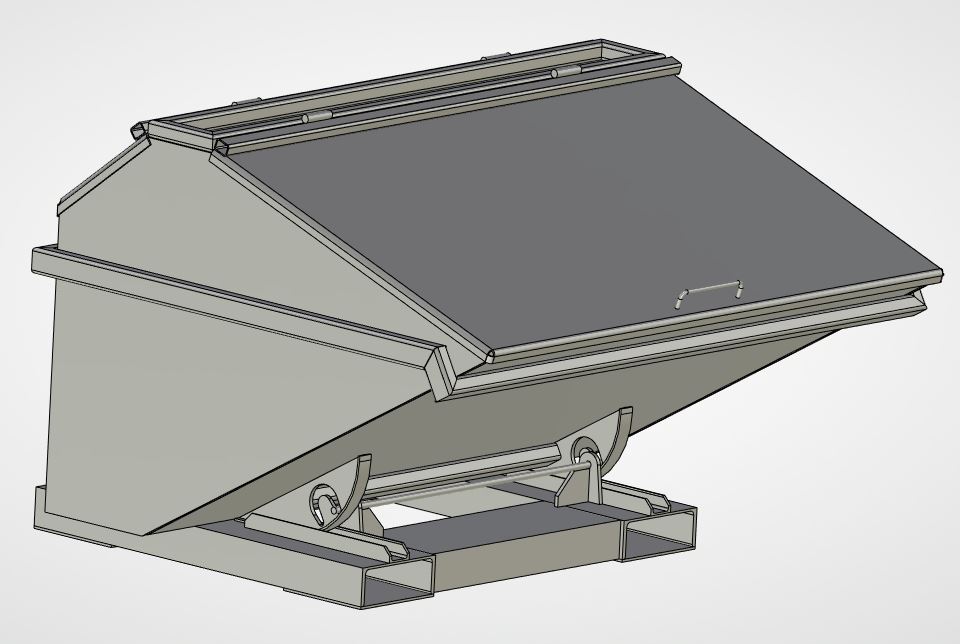

Контейнер самоопрокидывающийся для погрузчика.
Габаритные размеры (ДхШхВ): 1560х1570х1070
Масса: 394 кг
Грузоподъемность: 1000 кг
Объем: 1,1 м. куб.
Назначение: твердые коммунальные отходы
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Контейнер самоопрокидывающийся 1,1м3
Контейнер самоопрокидывающийся 1,1м3
0
14
1799
4
5
200
Содержимое архива
-
Контейнер самоопрокидывающийся
-
КСО 01.01.006 - Направляющая.grb
-
КСО 01.02.004 - Лист верхний.grb
-
КСО 01.01.005 - Лист дополнительный.grb
-
КСО 01.02.008 - Труба короткая.grb
-
КСО 01.03.003 - Платик.grb
-
КСО 01.01.004 - Ось.grb
-
КСО 01.02.007 - Труба малая.grb
-
КСО 01.03.002 - Труба малая.grb
-
КСО 01.02.009 - Труба длинная.grb
-
КСО 01.01.001 - Швеллер.grb
-
КСО 01.03.001 - Рычаг.grb
-
КСО 01.02.016 - Ручка.grb
-
КСО 01.02.012 - Труба крышки.grb
-
КСО 01.02.014 - Лист опрокидывания.grb
-
КСО 01.02.017 - Труба усиления.grb
-
КСО 01.01.007 - Швеллер короткий.grb
-
КСО 01.02.000 СБ - Корпус.grb
-
КСО 01.02.013 - Крышка задняя.grb
-
КСО 01.02.011 - Крышка передняя.grb
-
КСО 01.01.003 - Лист крепления оси.grb
-
КСО 01.02.003 - Боковина.grb
-
Контейнер самоопрокидывающийся.stp
-
КСО 01.01.000 СБ - Основание.grb
-
КСО 01.00.000 СБ - Контейнер самоопрокидывающийся.grb
-
КСО 01.02.019 - Лист зацепа.grb
-
КСО 01.02.015 - Дуга.grb
-
КСО 01.03.000 СБ - Фиксатор контейнера.grb
-
КСО 01.01.008 - Кронштейн.grb
-
Шарнир.grb
-
КСО 01.02.018 - Ребро жесткости.grb
-
КСО 01.02.002 - Дно.grb
-
КСО 01.01.002 - Лист основания.grb
-
КСО 01.02.001 - Лист задний.grb
-
КСО 01.02.005 - Труба задняя.grb
-
КСО 01.02.006 - Труба боковая.grb
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
5
Чтобы оставить комментарий, необходимо войти
Подскажите, эти файлы можно открыть солидом или компасом?
нет, но может быть автор добавит в step? Ждем ответа автора
Спасибо.
Я добавил вместо автора. Автору спасибо за работу.
Сборка в степе ap214, в дереве построения корпус 3и раза, 2а гасите 1 оставляете, демонстрация разных положений.
Большое Спасибо. Все открыл в солиде.
