Контейнер зерновой

Специальная тара для зерна, кКонтейнер зерновой. В настоящее время- зерно является одним из конкурентоспособных товаров на мировом рынке.
Портовая перегрузка зерна является неотъемлемым производственным процессом, в котором участвуют три взаимосвязанных составляющих: транспортные средства, перегрузочное оборудование и непосредственно сам груз.
Среди перегрузочного оборудования наиболее широко используется контейнер зерновой, предназначенный для перевозки и внутрипортовой перевалки зерна.
Основной задачей данного проекта было создание зернового контейнера с увеличенным сроком эксплуатации путем усовершенствования его конструкции, а именно:
• усиление его основания;
• усиление креплений верхней части контейнера;
• добавлены детали, позволяющие увеличить прочность выпускного проема при выгрузке зерна.

Основные технические характеристики:
Максимальная масса брутто, кг 18000
Собственная масса, кг 2392
Номинальные габаритные размеры, мм:
длина 6058
ширина 2438
высота 2100
Проем в свету в крыше, мм:
ширина 2500
высота 2100
Проем в свету в торце, мм:
ширина 2380
высота 360
Расстояние между центрами отверстий угловых фитингов, мм:
по длине 5853,5
по ширине 2259

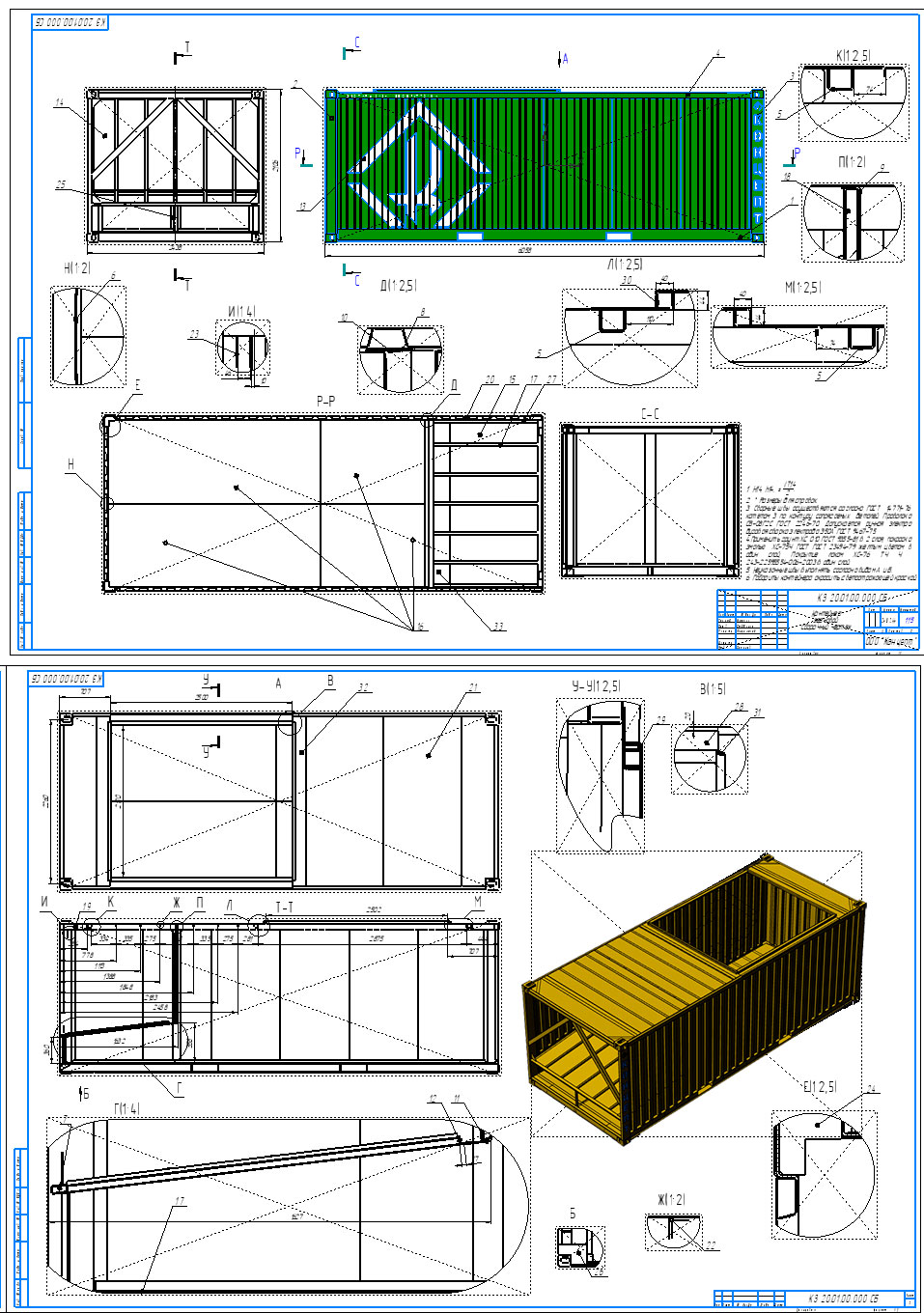

Состав: Сборочный чертёж (СБ+СП), Деталировка, 3D-модель (СБ и детали) Язык документа

Софт: КОМПАС-3D 16.1.7

Сайт: www

Файлы:
Модели\Thumbs.db
Модели\Балка верхняя продольная.m3d
Модели\КЗ20.01.00.000СБ Контейнер зерновой.a3d
Модели\Косынка
Модели\Косынка.m3d
Модели\Лейба\Буква развертка.m3d
Модели\Лейба\Буква.m3d
Модели\Лейба\Верхний шеврон развертка.m3d
Модели\Лейба\Верхний шеврон.m3d
Модели\Лейба\Лейба наклейка.a3d
Модели\Лейба\Лейба общая.m3d
Модели\Лейба\Лейба развертка.a3d
Модели\Лейба\Нижний шеврон левый развертка.m3d
Модели\Лейба\Нижний шеврон левый.m3d
Модели\Лейба\Нижний шеврон правый развертка.m3d
Модели\Лейба\Нижний шеврон правый.m3d
Модели\Лейба\Нижний шеврон.m3d
Модели\Лист 2.m3d
Модели\Лист 3.m3d
Модели\Лист 4.m3d
Модели\Лист задней стенки.m3d
Модели\Лист крыши штамп.m3d
Модели\Лист крыши1.m3d
Модели\Лист рифленый 2.m3d
Модели\Лист рифленый.m3d
Модели\Лист.m3d
Модели\Основание\КЗ 20.01.01.001-01 Нижняя продольная балка
Модели\Основание\Нижняя продольная балка.m3d
Модели\Основание\Основание.a3d
Модели\Основание\Планка 250х250.m3d
Модели\Основание\Планка 350.m3d
Модели\Основание\Планка 425.m3d
Модели\Основание\Ребро.m3d
Модели\Основание\Упор.m3d
Модели\Основание\хребтовая балка 1.m3d
Модели\Основание\Хребтовая балка 2.m3d
Модели\Основание\Хребтовая балка 3.m3d
Модели\Планка 30х30.m3d
Модели\Планка Г-образн.m3d
Модели\Планка трапеция.m3d
Модели\Планка.m3d
Модели\Профиль стальной гнутый гофрированный 4 волны 120.m3d
Модели\Профиль стальной гнутый гофрированный 4 волны 90.m3d
Модели\Профиль стальной гнутый гофрированный лейба.m3d
Модели\Профиль стальной гнутый гофрированный.m3d
Модели\Рама задняя\Балка поперечная верхняя.m3d
Модели\Рама задняя\Левый верхний.m3d
Модели\Рама задняя\Левый нижний.m3d
Модели\Рама задняя\Лист.m3d
Модели\Рама задняя\Нижняя поперечная балка.m3d
Модели\Рама задняя\Правый верхний.m3d
Модели\Рама задняя\Правый нижний.m3d
Модели\Рама задняя\Рама задняя.a3d
Модели\Рама задняя\Стойка зеркальная.m3d
Модели\Рама задняя\Стойка.m3d
Модели\Рама задняя\Уголок.m3d
Модели\Рама передняя\~$ойка передняя
Модели\Рама передняя\Балка передняя нижняя торцевая.m3d
Модели\Рама передняя\Косынка.m3d
Модели\Рама передняя\Рама передняя.a3d
Модели\Рама передняя\Ребро.m3d
Модели\Рама передняя\Стойка передняя
Модели\Рама передняя\Стойка передняя.m3d
Модели\Рама передняя\Упор.m3d
Модели\Рама передняя\Швеллер.m3d
Модели\Труба поперечная 1.m3d
Модели\Уголок 2.m3d
Модели\Уголок 3.m3d
Модели\Уголок 4.m3d
Модели\Уголок 5.m3d
Модели\Уголок 6.m3d
Модели\Уголок внутренний верхний.m3d
Модели\Уголок крыши 2.m3d
Модели\Уголок крыши 3.m3d
Модели\Уголок крыши 4.m3d
Модели\уголок крыши.m3d
Модели\Уголок.m3d
Модели\Швеллер 1.m3d
Модели\Швеллер 2.m3d
Модели\Швеллер потолочный.m3d
Чертежи\КЗ 20.01.00.000 Контейнер зерновой.spw
Чертежи\КЗ 20.01.00.000СБ Контейнер зерновой.cdw
Чертежи\КЗ 20.01.00.001 Балка верхняя продольная.cdw
Чертежи\КЗ 20.01.00.002 Швеллер потолочный.cdw
Чертежи\КЗ 20.01.00.003 Лист задней стенки.cdw
Чертежи\КЗ 20.01.00.004 Труба поперечная.cdw
Чертежи\КЗ 20.01.00.005 Лист.cdw
Чертежи\КЗ 20.01.00.006 Уголок.cdw
Чертежи\КЗ 20.01.00.007 Уголок.cdw
Чертежи\КЗ 20.01.00.008 Уголок.cdw
Чертежи\КЗ 20.01.00.009 Уголок.cdw
Чертежи\КЗ 20.01.00.010 Лист гофрированный.cdw
Чертежи\КЗ 20.01.00.011 Лист.cdw
Чертежи\КЗ 20.01.00.012 Лист.cdw
Чертежи\КЗ 20.01.00.013 Лист рифленый.cdw
Чертежи\КЗ 20.01.00.015 Швеллер.cdw
Чертежи\КЗ 20.01.00.016 Швеллер.cdw
Чертежи\КЗ 20.01.00.017 Косынка.cdw
Чертежи\КЗ 20.01.00.018 Планка.cdw
Чертежи\КЗ 20.01.00.019 Лист крыши.cdw
Чертежи\КЗ 20.01.00.021 Косынка.cdw
Чертежи\КЗ 20.01.00.022 Планка.cdw
Чертежи\КЗ 20.01.00.024 Планка.cdw
Чертежи\КЗ 20.01.00.025 Уголок.cdw
Чертежи\КЗ 20.01.00.026 Лист.cdw
Чертежи\КЗ 20.01.00.027 Уголок крыши.cdw
Чертежи\КЗ 20.01.00.028 Уголок крыши.cdw
Чертежи\КЗ 20.01.00.029 Планка.cdw
Чертежи\КЗ 20.01.00.030 Лист.cdw
Чертежи\КЗ 20.01.00.031 Лист.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.000 Основание.spw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.000СБ Основание.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.001 СБ Нижняя продольная балка.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.002 Упор.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.003 Ребро.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.004 Планка.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.005 Планка.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.006 Хребтовая балка.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.007 Хребтовая балка.cdw
Чертежи\КЗ 20.01.01.000СБ Основание\КЗ 20.01.01.008 Хребтовая балка.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\Thumbs.db
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.000 Рама задняя.spw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.000СБ Рама задняя.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.001 Фиттинг левый верхний.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.002 Фиттинг левый нижний.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.003 Фиттинг правый верхний.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.004 Фиттинг правый нижний.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.005 Нижняя продольная балка.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.006 Стойка.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.007 Балка поперечная верхняя.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.008 Лист.cdw
Чертежи\КЗ 20.01.02.000СБ Рама задняя\КЗ 20.01.02.009 Уголок.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\Thumbs.db
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.000 Рама передняя.spw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.000СБ Рама передняя.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.001 Балка передняя нижняя торцевая.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.002 Стойка передняя.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.003 Ребро.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.004 Упор.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.005 Косынка.cdw
Чертежи\КЗ 20.01.03.000СБ Рама передняя\КЗ 20.01.03.006 Швеллер.cdw
Специальная тара для зерна.docx
Модели\Лейба
Модели\Основание
Модели\Рама задняя
Модели\Рама передняя
Чертежи\КЗ 20.01.01.000СБ Основание
Чертежи\КЗ 20.01.02.000СБ Рама задняя
Чертежи\КЗ 20.01.03.000СБ Рама передняя
Модели
Чертежи
