Козырек на входом в здание

Козырек над входом в здание. Выполнен в трехмерной модели Компас 3D, также имеется 2D чертеж. Размеры 2100х1500 мм.

Состав: 3В модель, Сборочный чертеж(СБ) Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Строительство / Металлоконструкции / Козырек на входом в здание

100.000СБ - вставка.a3d
100.000СБ - Козырек.a3d
100.000СБ - Сборка.a3d
100.002 СБ - Прогон в сборе.a3d

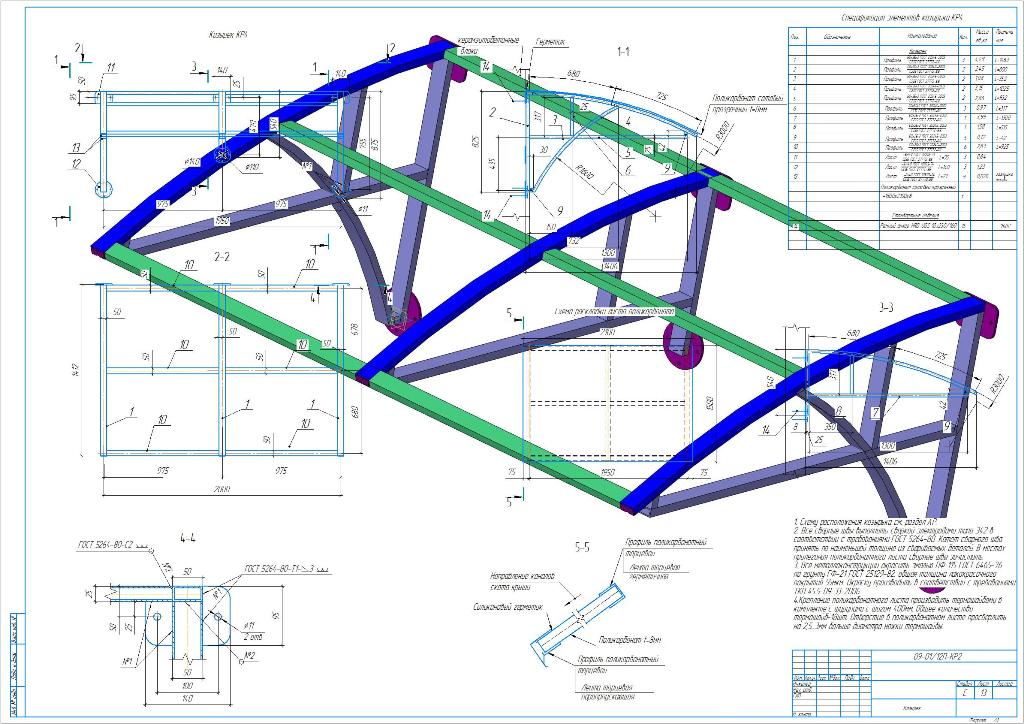

100.000СБ - Сборка Сборочный чертеж.cdw
100.001 - Стойка.m3d
100.001 - Стойка средяя.m3d
100.002 - Гнутая.m3d
100.003 - Поперечина.m3d
100.004 - Проставка.m3d
100.005 - Раскос.m3d
100.006 - Проставка вертикальная.m3d
100.007 - Проставка горизонтальная.m3d
100.008 - Прогон.m3d
100.009 - Пластина больш.m3d
100.010 - Пластина малая.m3d
100.011 - Вкладыш .m3d
Нижний фланец.m3d
