Кронштейн кондиционера с декоративной накладкой (корзина кондиционера)

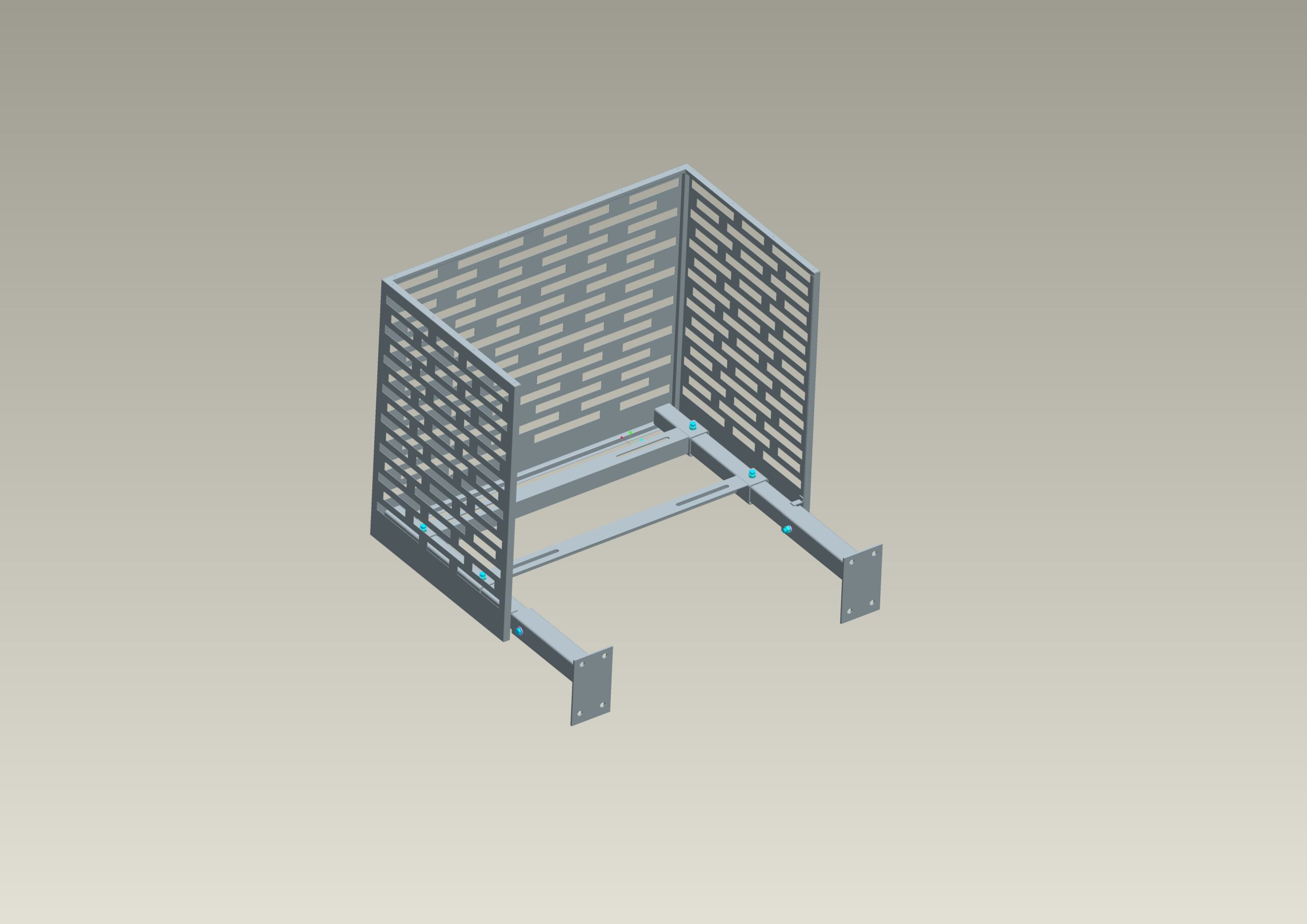

Кронштейн под установку кондиционера. Крепление под навесной фасад 200-230мм. Выполнена из профтрубы + декоративная панель из листа 1мм. Имеется регулировка обеих планок под установку различных наружных блоков. Максимальные размеры блока 950х570х700мм.

Состав: 3D Сборка

Софт: Creo Parametric Pro/Engineer 3

Файлы:
корзина_/
корзина_/list_5_kosinka.prt.1
корзина_/truba_20x20_ugolok.prt.1
корзина_/ugolok_50x50x4_780.prt.1
корзина_/truba_15x15_745.prt.1
корзина_/g6402.prt.1
корзина_/g7796_isp1.prt.1
корзина_/4598111208.prt.1
корзина_/truba_50x50x4_780.prt.1
корзина_/truba_15x15_550.prt.1
корзина_/ustanovka_asm.stp
корзина_/ustanovka__out.log.1
корзина_/ustanovka.asm.1
корзина_/g15521.prt.1
корзина_/truba_15x15_950.prt.1
корзина_/truba_60x4_60.prt.1
корзина_/4593461555.prt.1
корзина_/pereklad.asm.1
корзина_/list_2.prt.1
корзина_/4595531057.prt.1
корзина_/truba_60x4_300.prt.1
корзина_/karkas.asm.1
корзина_/truba_15x15_550_2.prt.1
корзина_/zakladnaya_2.asm.1
корзина_/list_5_120.prt.1
корзина_/truba_30x30_rez.prt.1
