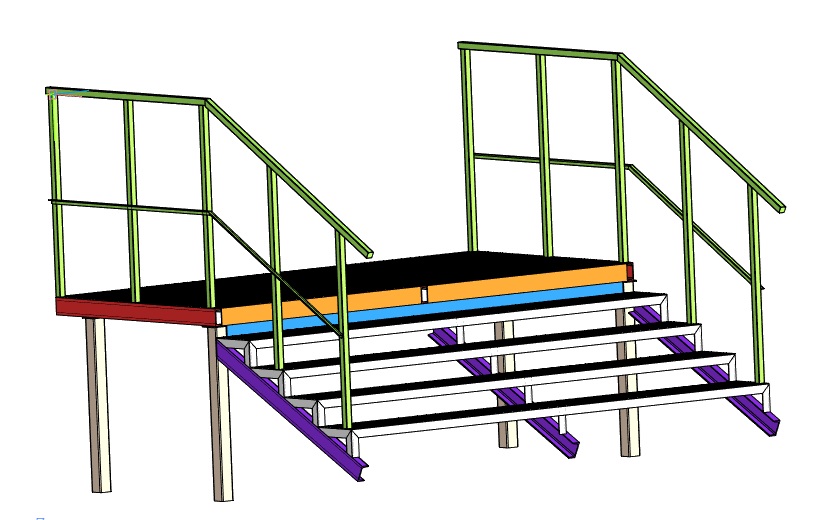

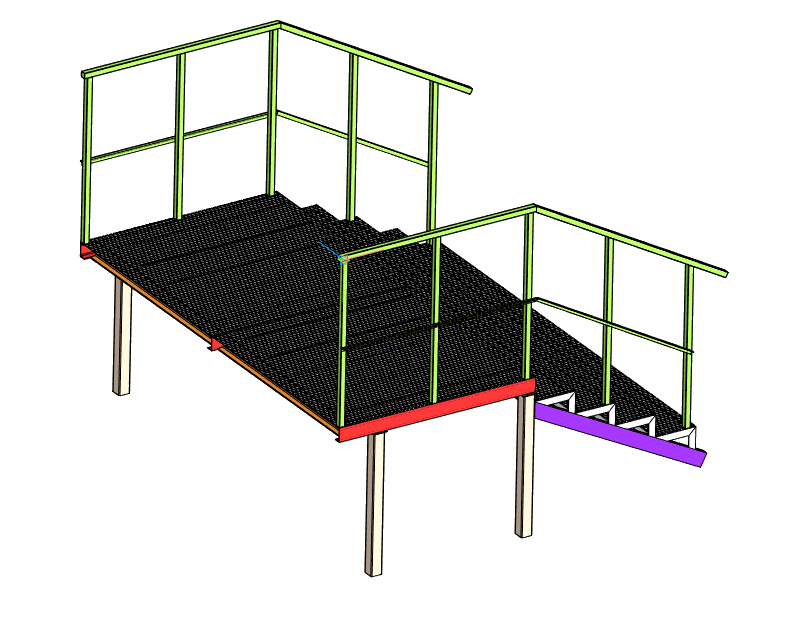

Крыльцо металлоконструкция

Крыльцо металлическое
Состоит :
-Ступень - 4 шт. Уголок 50х50х5, Лист ромб 4;
-Стойка - 4 шт. Проф.труба 80х4;
-Площадка - 1 шт. Швеллера 10У, Лист 6х100х100
Ограждение крыльца - 2 шт. Проф. труба 40х2, уголок 25х4. заглушки 2х38х38
Габаритный размер площадки верхней, мм
1450х3050 мм
Габаритные размеры ступени, мм
300х3050

#Лестница 4 ступени 3D Модели Крыльцо Металлоконструкии

Автор

Ava

Дата

29.12.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - 028-06-22.З№4.01.00.100 - Ступень С1.a3d
  - 028-06-22.З№4.01.00.101 - Уголок 50х50х5 L=160.m3d
  - 028-06-22.З№4.01.00.102 - Уголок 50х50х5 L=3050.m3d
  - 028-06-22.З№4.01.00.103 - Уголок 50х50х5 L=300.m3d
  - 028-06-22.З№4.01.00.104 - Н2 - Лист 4 мм с ромб. 300х3050 ГОСТ 8568-77.m3d
  - 028-06-22.З№4.01.00.105 - Уголок 50х50х5 L=152,5.m3d
  - 028-06-22.З№4.01.00.106 - Уголок 50х50х5 L=284,5.m3d
- - 028-06-22.З№4.01.00.200 - Ограждение крыльца Ог1.a3d
  - 028-06-22.З№4.01.00.201 - Профиль 40х2 L=1160.m3d
  - 028-06-22.З№4.01.00.202 - Профиль 40х2 L=1450.m3d
  - 028-06-22.З№4.01.00.203 - Уголок 25х4 L=1450.m3d
  - 028-06-22.З№4.01.00.204 - Профиль 40х2 L=1650.m3d
  - 028-06-22.З№4.01.00.205 - Профиль 40х2 L=1170.m3d
  - 028-06-22.З№4.01.00.206 - Уголок 25х4 L=1330.m3d
  - 028-06-22.З№4.01.00.207 - а - Заглушка 2х40х40.m3d
  - 028-06-22.З№4.01.00.208 - Профиль 40х2 L=1141,5.m3d
- 028-06-22.З№4.01.00.000 - Крыльцо Кр2.a3d
- 028-06-22.З№4.01.00.000 - Крыльцо Кр2.stp
- 028-06-22.З№4.01.00.001 - Ст1 - Профиль 80х4 L=995.m3d
- 028-06-22.З№4.01.00.002 - а - Лист 6х100х100.m3d
- 028-06-22.З№4.01.00.003 - Б1 - Шв.10У L=1450 мм.m3d
- 028-06-22.З№4.01.00.004 - Б2 - Шв.10У L=1475 мм.m3d
- 028-06-22.З№4.01.00.005 - Б3 - Шв.10У L=2890 мм.m3d
- 028-06-22.З№4.01.00.006 - р1 - Лист 4х40х1250.m3d
- 028-06-22.З№4.01.00.007 - Н1 - Лист 4х1450х3050.m3d
- 028-06-22.З№4.01.00.008 - Кс1 - Шв.10У L=1450 мм.m3d
