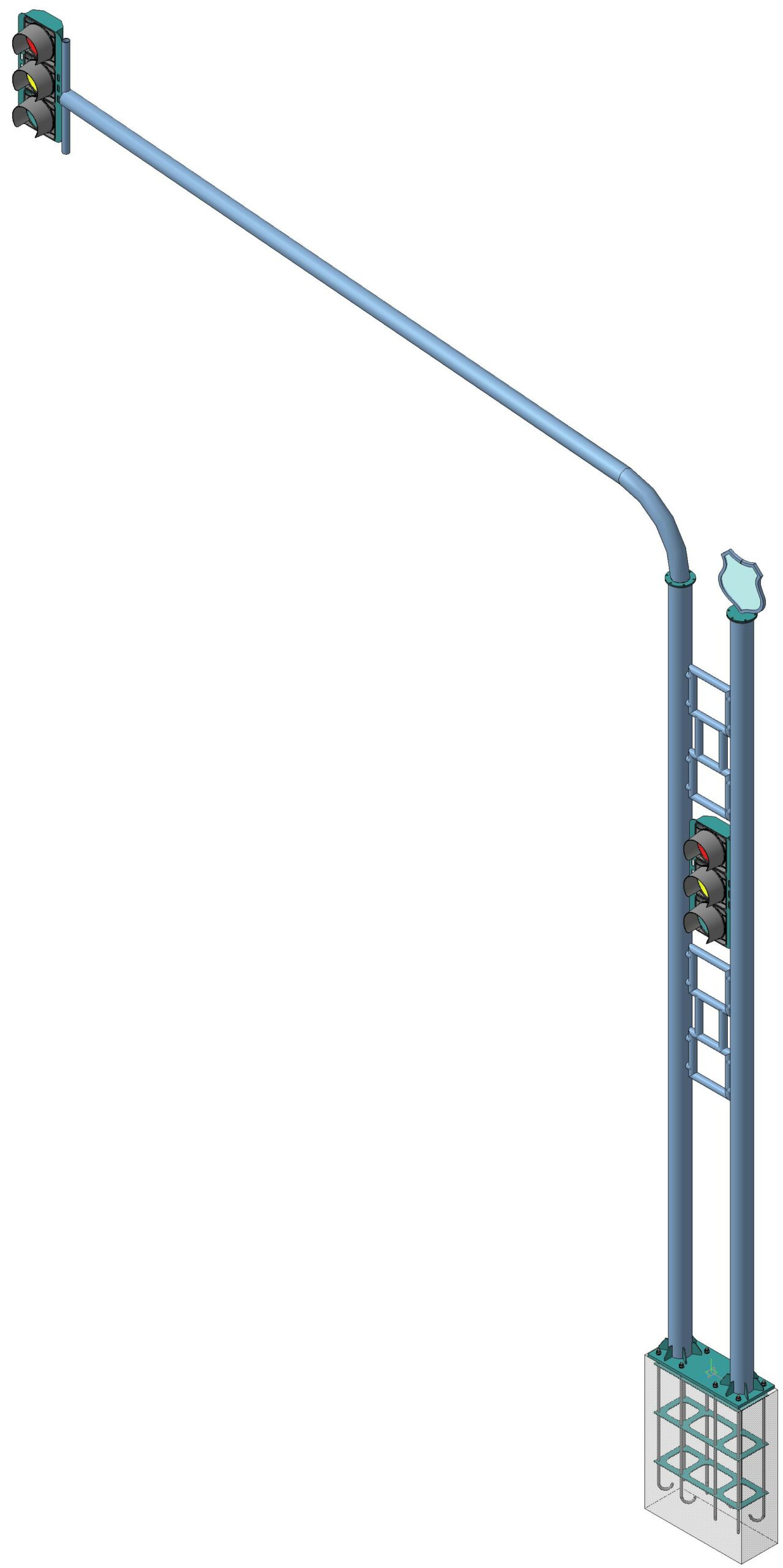

Мачта светофора общественного транспорта

Мачта светофора общественного транспорта
Назначение: для крепления корпуса светофоров.
Конструктивное решение:
- стойка и консоль выполнены из труб Dу=100 и Dу=125 мм;
- конструкции мачты имеют г-образную форму;
- г-образная консоль является съемным элементом, которая позволяет закрепить корпус светофора прямо над трассой;
- сборная стойка оснащена дополнительными элементами декора, придающими жесткость конструкции;
- панели декора и картуша позволяют размещать на них дополнительные графические элементы художественного дизайна;
- конструкция консоли позволяет дополнительную установку систем видеонаблюдения, светосигнальных знаков (световые табло, дорожные знаки и т.п.) и декоративных элементов;
Покрытие:
- все стальные элементы имеют покрытие, нанесенное методом горячего цинкования в соответствии с требованиями ГОСТ 9.307-89 «Покрытия цинковые горячие», что обеспечивает нормальную эксплуатацию изделий в течение 25 лет;
- цинковое покрытие не является декоративным, поэтому для придания повышенных эстетических свойств опоры могут быть окрашены в любой цвет эмалью или порошковой окраской.
Монтаж:
- элементы мачты поставляются в разобранном виде и требуют сборки на месте монтажа (крепежные элементы поставляются комплектно);
- монтаж осуществляется в соответствии с сопроводительной документацией;
- монтаж стоек осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент;
- закладной элемент анкерного типа;
- основные параметры фундамента (количество и марка бетона) определяются исходя из климатических условий района эксплуатации, параметров грунта и нагрузок на опору;
- монтаж и подключение оборудования производится в соответствии с их инструкциями на установленных в рабочее положение стойках;
- для подключения к электросети и разделки кабелей в теле опоры предусмотрен ревизионный лючок с планками для установки комплектующих и точкой заземления.

Состав: 3d сборка, стойка, консоль, картуш, элемент закладной Язык документа

Софт: КОМПАС-3D 15

Файлы:
Метиз/
Метиз/ГОСТ 5915-70 Гайка М16x1,5-6H.04.m3d
Метиз/Шайба М16.m3d
Мачта светофора общественного транспорта.a3d
Мачта светофора общественного транспорта.jpg
Стойка/
Стойка/Фланец.m3d
Стойка/Плита.m3d
Стойка/Патрубок Dу=140х4,5 L=5550.m3d
Стойка/Декор/
Стойка/Декор/Декор.a3d
Стойка/Декор/Рамка/
Стойка/Декор/Рамка/Патрубок Dу=48 L=300.m3d
Стойка/Декор/Рамка/Патрубок Dу=48 L=100.m3d
Стойка/Декор/Рамка/Рамка.a3d
Стойка/Декор/Рамка/Патрубок Dу=48 L=350.m3d
Стойка/Стойка.a3d
Стойка/Косынка.m3d
Элемент закладной/
Элемент закладной/Болт анкерный.m3d
Элемент закладной/Перемычка полая.m3d
Элемент закладной/Элемент закладной.a3d
Элемент закладной/Бетон.m3d
Картуш/
Картуш/Фланец.m3d
Картуш/Coat_of_Arms_of_Lysychansk.svg.png
Картуш/Картуш.a3d
Картуш/Панель.m3d
Картуш/Контур.m3d
Мачта светофора общественного транспорта.docx
Светофор/
Светофор/Фонарь/
Светофор/Фонарь/Рефлектор зеленый.m3d
Светофор/Фонарь/Фонарь красный.a3d
Светофор/Фонарь/Корпус.m3d
Светофор/Фонарь/Линза.m3d
Светофор/Фонарь/Фонарь желтый.a3d
Светофор/Фонарь/Фонарь зеленый.a3d
Светофор/Фонарь/Рефлектор желтый.m3d
Светофор/Фонарь/Рефлектор красный.m3d
Светофор/Плита монтажная.m3d
Светофор/Светофор.a3d
Консоль/
Консоль/Патрубок Dу=48 L=1200.m3d
Консоль/Фланец.m3d
Консоль/Консоль.a3d
Консоль/Патрубок Dу=114.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: separation
Дата: 2017-10-09
