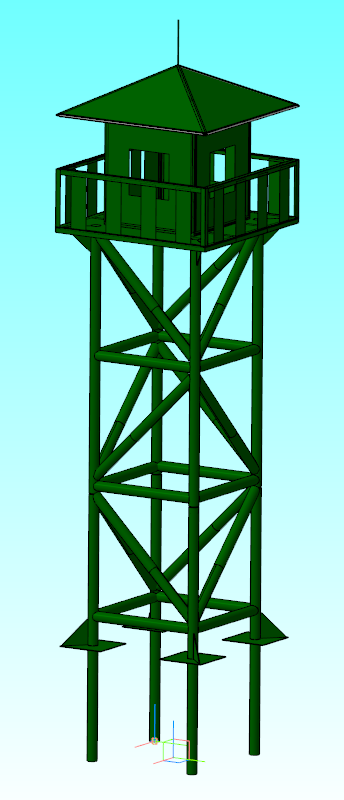

Макет пограничной вышки H=5м

Металлоконструкция макет пограничной вышки из труб, уголков и листа.
Габариты ДхШхВ: 1500х1500х5000мм.

Состав: 3D-сборка, модели, деталировка, сборочный чертеж, спецификация

Софт: КОМПАС-3D 15

Файлы:

Каталог
Строительство
Металлоконструкции
Макет пограничной вышки H=5м

Pipe branch - копия.m3d

Pipe branch.m3d

КД5947.00.00.00.СБ - Макет пограничной вышки h=5м.a3d

КД5947.00.00.00.СБ. - Макет вышки пограничной h=5м.cdw

КД5947.00.00.01. - Ребро.cdw

КД5947.00.00.01. - Ребро.m3d

КД5947.01.00.00.СБ. - Основание.a3d

КД5947.01.00.00.СБ. - Основание.cdw

КД5947.01.00.01. - Связь С-1.cdw

КД5947.01.00.01. - Связь С-1.m3d

КД5947.01.00.02. - Связь С-2.a3d

КД5947.01.00.02. - Связь С-2.cdw

КД5947.01.00.03. - Пята.cdw

КД5947.01.00.03. - Пята.m3d

КД5947.01.01.00.СБ. - Стойка.a3d

КД5947.01.01.00.СБ. - Стойка.cdw

КД5947.01.01.01. - Труба ф89х2318мм.cdw

КД5947.01.01.01. - Труба ф89х2318мм.m3d

КД5947.01.01.02. - Втулка.cdw

КД5947.01.01.02. - Втулка.m3d

шаблон/Pipe branch.m3d

шаблон/шаблон.cdw

КД5947.02.00.00.СБ - Площадка/1310231.png

КД5947.02.00.00.СБ - Площадка/Thumbs.db

КД5947.02.00.00.СБ - Площадка/Будка в сборе.a3d

КД5947.02.00.00.СБ - Площадка/Будка деревянная.m3d

КД5947.02.00.00.СБ - Площадка/каркас.a3d

КД5947.02.00.00.СБ - Площадка/КД5947.00.01.05. - Лист крыши.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.00.01.05. - Лист крыши.m3d

КД5947.02.00.00.СБ - Площадка/КД5947.02.00.00.СБ. - Площадка.a3d

КД5947.02.00.00.СБ - Площадка/КД5947.02.00.00.СБ. - Площадка.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.00.01. - Уголок 45х1490мм.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.00.01. - Уголок 45х1490мм.m3d

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.00.СБ. - Будка.a3d

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.00.СБ. - Будка.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.00.СБ. - Будка.jpg

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.01. - Уголок А-35х35х3 ГОСТ 8509-93 Ст1пс 1 ГОСТ 535-2005.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.02. - Уголок А-35х35х3 ГОСТ 8509-93Ст1пс 1 ГОСТ 535-2005.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.03. - Уголок 35х890мм.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.04. - Лист 3х865х930мм.cdw

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.04. - Лист 3х865х930мм.m3d

КД5947.02.00.00.СБ - Площадка/Лист 3х150х475мм.m3d

КД5947.02.00.00.СБ - Площадка/Лист 6х1500х1500.m3d

КД5947.02.00.00.СБ - Площадка/Лист оцинкованый.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 35х2120мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 35х830мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 35х890мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 35х900мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 35х930мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 45х1000мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 45х1410мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 45х1500мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 45х500мм.m3d

КД5947.02.00.00.СБ - Площадка/Уголок 45х910мм.m3d

КД5947.02.00.00.СБ - Площадка/Шпиль.m3d

КД5947.02.00.00.СБ - Площадка/КД5947.02.01.00.СБ. - Будка_Parts/Уголок ГОСТ 8509-93_001_240518_144759.m3d

КД5947.02.00.00.СБ - Площадка/каркас_Parts/Уголок ГОСТ 8509-93_001_240518_143316.m3d

КД5947.02.00.00.СБ - Площадка/каркас_Parts/Уголок ГОСТ 8509-93_001_240518_143515.m3d

КД5947.02.00.00.СБ - Площадка/каркас_Parts/Уголок ГОСТ 8509-93_001_240518_143550.m3d

КД5947.02.00.00.СБ - Площадка/каркас_Parts/Уголок ГОСТ 8509-93_001_240518_143626.m3d

КД5947.02.00.00.СБ - Площадка/каркас_Parts/Уголок ГОСТ 8509-93_001_240518_143641.m3d
