Мангал 2-х уровневый с подставкой

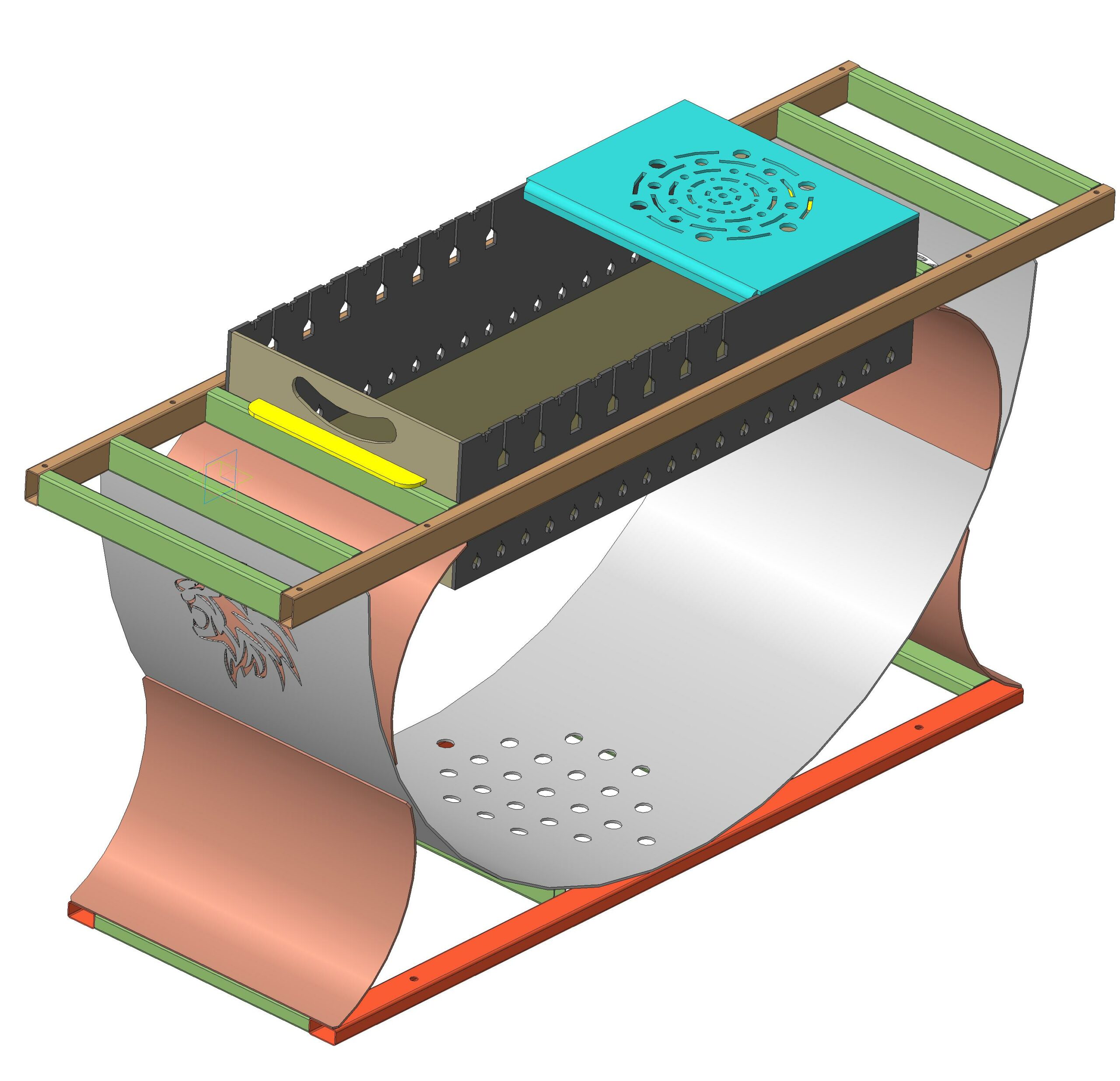

Мангал 2-х уровневый,выполнен из стали толщиной 5 мм.Габаритные размеры жаровни 750х350 мм.Предусмотрено место для усатановки кастрюль,чайников,сковород.Жаровня установлена на раме,выполненной из профильных труб и листового металла толщиной 3 мм,с местом для хранения дров и отверстиями для закрепления к фундаменту.По краям жаровни имеются места для установки деревянных полок.

Состав: 3-D модель,деталировка

Софт: КОМПАС-3D 16
