Мангал барбекю

1766

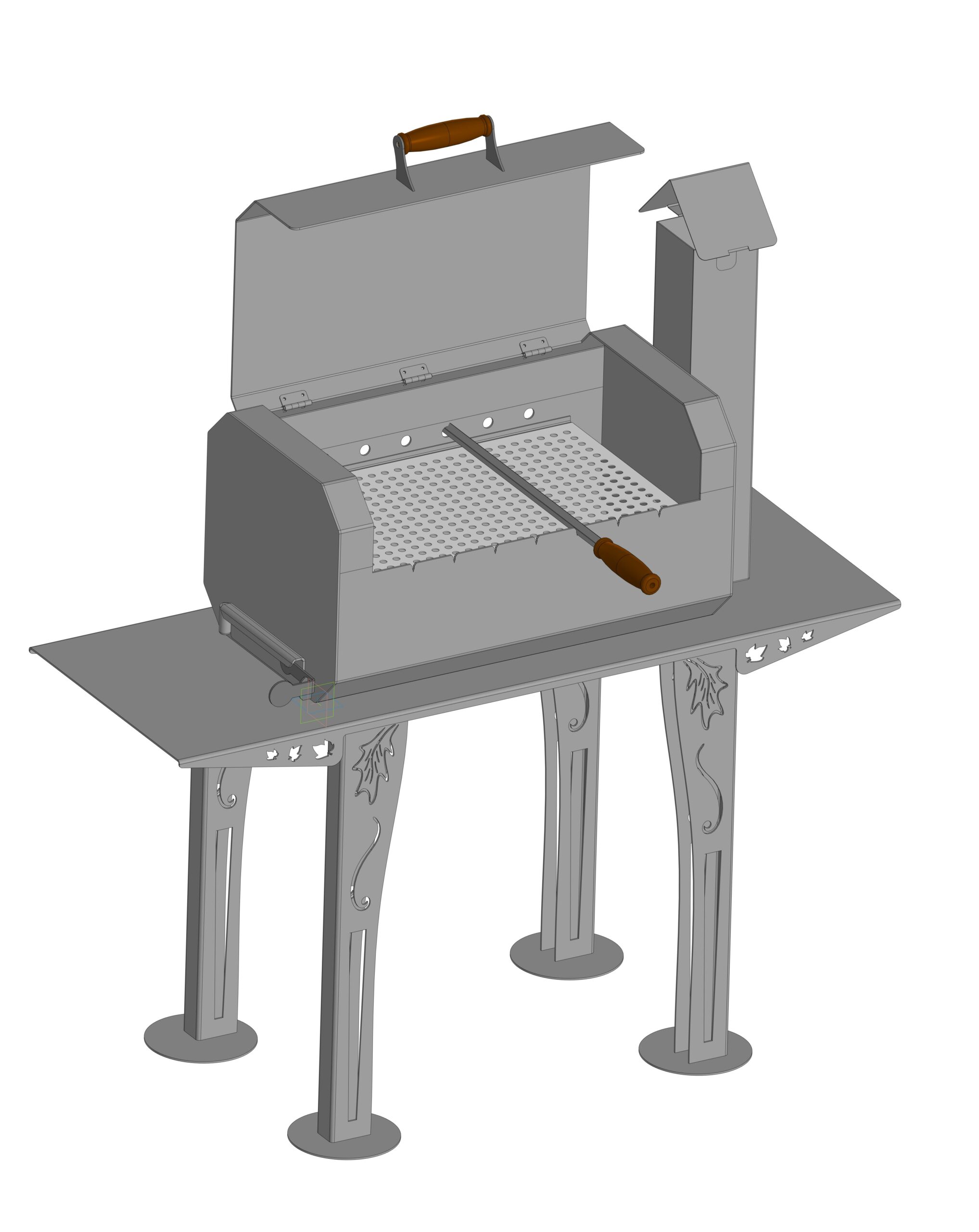

Размеры стола (ш.г.в.) 1100х400х615 , размер мангала (ш.г.в.) - 705х350х320 . Общие габаритные размеры с трубой (ш.г.в.) 1100х400х1200. В данном изделии собраны две функции, классический мангал и барбекю. Выполнено из стали толщиной 2.5 мм-3 мм. В данном архиве есть как 3Д модели,чертежи,так и DXF файлы для лазерной резки.

3D Модели Барбекью Мангал мангал барбекю

Автор

Vladislav163

Дата

21.01.2021

Язык

Русский

Состав

3D сборка,чертежи,DXF файлы.

Софт

КОМПАС-3D 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива
