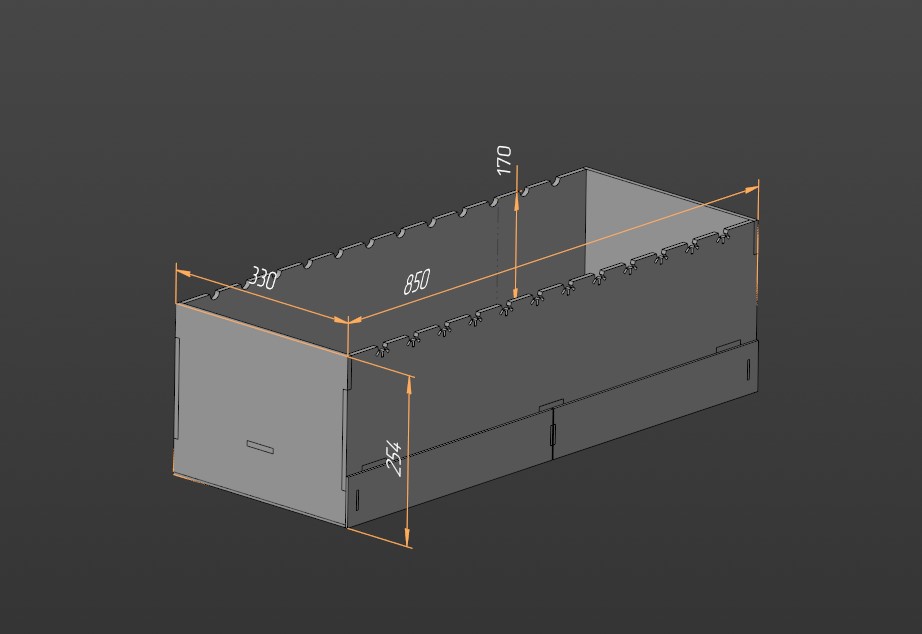

Мангал сделанный из стали 8 мм, зольники из 4 мм. Выполнено все с шип пазами Габаритные размеры 850х330х254. Высота жаровни 170
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Мангал с зольником 850х330х254
Мангал с зольником 850х330х254
0
0
139
1
0
100
Сообщить о проблеме
Автор
Антон
Степовой
Дата
18.06.2025
Язык
Русский
Состав

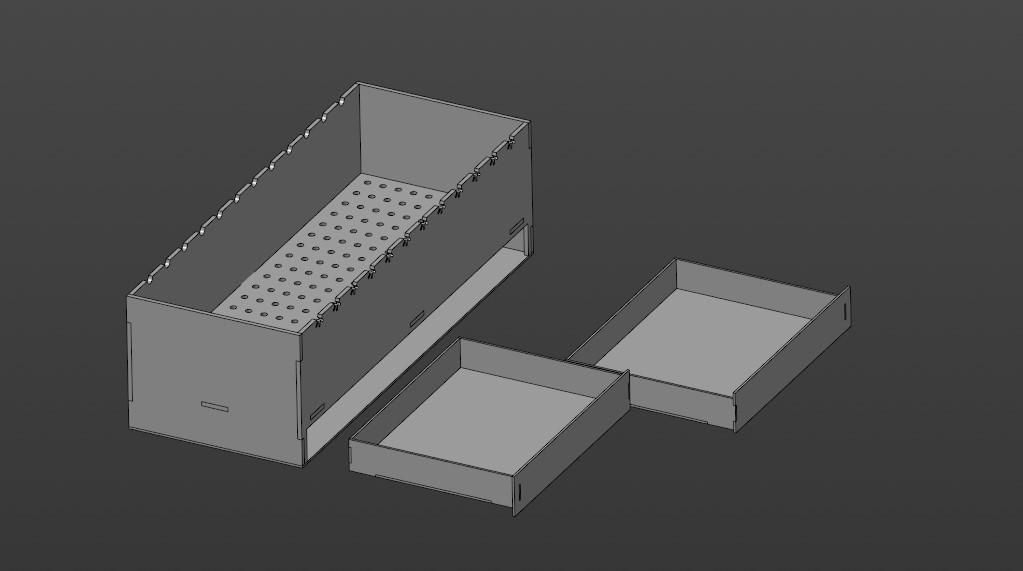

3д модель мангала + dxf файлы для порезки на лазере
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Файлы на порез
-
4 мм
-
днище мангала 4 мм 1 шт.dxf
-
днище ящика 4 мм 2 шт .dxf
-
Лицевая крышка 4 мм 2 шт .dxf
-
Ребро ящика боковое 4 мм 4 шт .dxf
-
Стенка задняя ящика 4 мм 2 шт.dxf
-
-
8 мм
-
Днище мангала с перфорацией 8мм 1 шт .dxf
-
Стенка боковая мангала 8 мм 2 шт .dxf
-
Стенка задняя 8 мм 1 шт .dxf
-
Стенка лицо 8 мм 1 шт .dxf
-
-
-
Выдвижная
-
Боковая длинная 4 мм.m3d
-
днище.m3d
-
крышка.m3d
-
Сборка.a3d
-
Стенка задняя 4 мм.m3d
-
-
Боковая длинная 8 мм 2 шт.m3d
-
Боковая длинная с вырезом 8 мм 2 шт.m3d
-
днище 4 мм.m3d
-
Днище.m3d
-
Сборка.a3d
-
Сборка.stp
-
Стенка боковая малая 8 мм 2 шт.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
