Металлическая створка ворот и ограждения

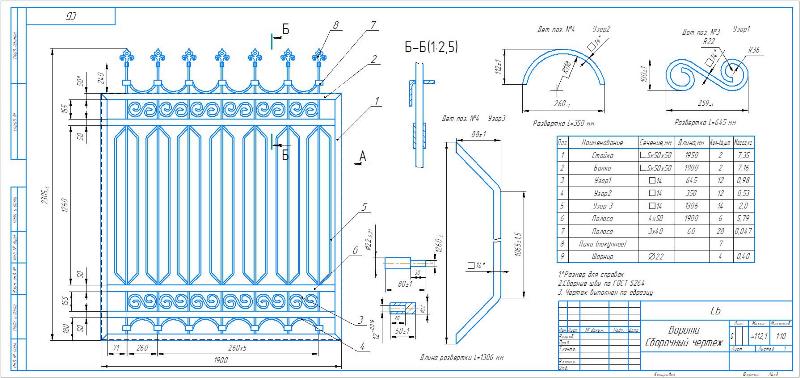

Сборочный чертёж створки металлических кованых ворот. Конструкция выполнена из профильных труб, металлических полос и декоративных элементов.

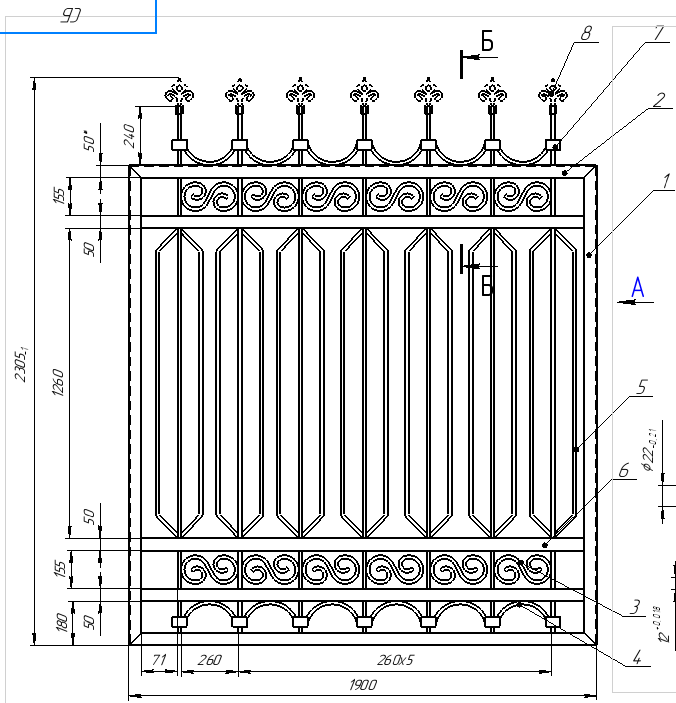

Основные размеры:
Общая высота ворот — 2295,1 мм
Общая ширина — 1900 мм
Высота от нижней кромки до нижней балки — 180 мм
Расстояние между балками — 1260 мм
Толщина нижней полосы — 5 мм
Размеры стоек и балок — 50×50×5 мм
Особенности:
Все сварочные швы должны выполняться по ГОСТ 5264.
Декоративные элементы изготавливаются согласно шаблону или по образцу.
Ворота симметричны по вертикальной оси.
Общая масса конструкции — 112,1 кг.

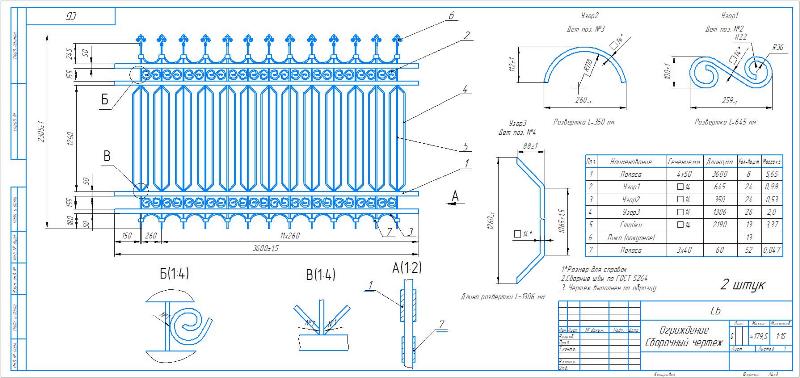

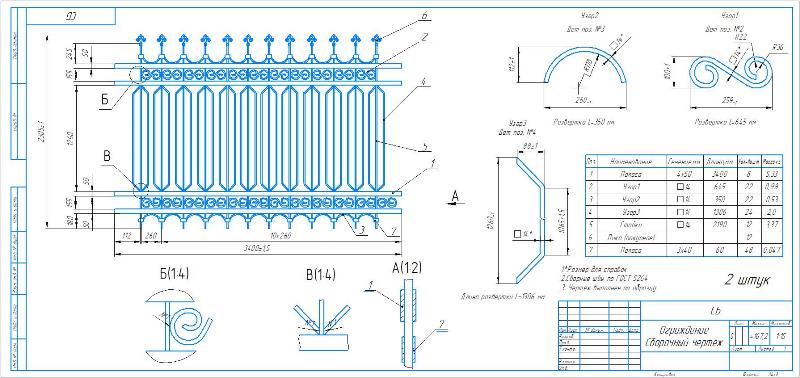

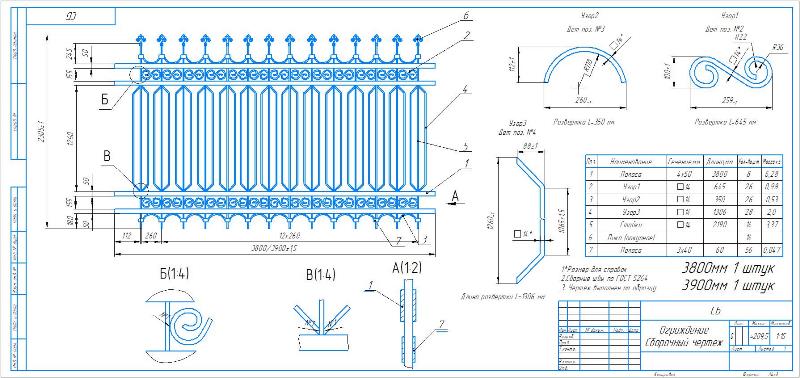

Сборочные чертежи ограждения в трех исполнениях - 3900х2305 мм ; 3400х2305 мм; 3600х2305 мм.
