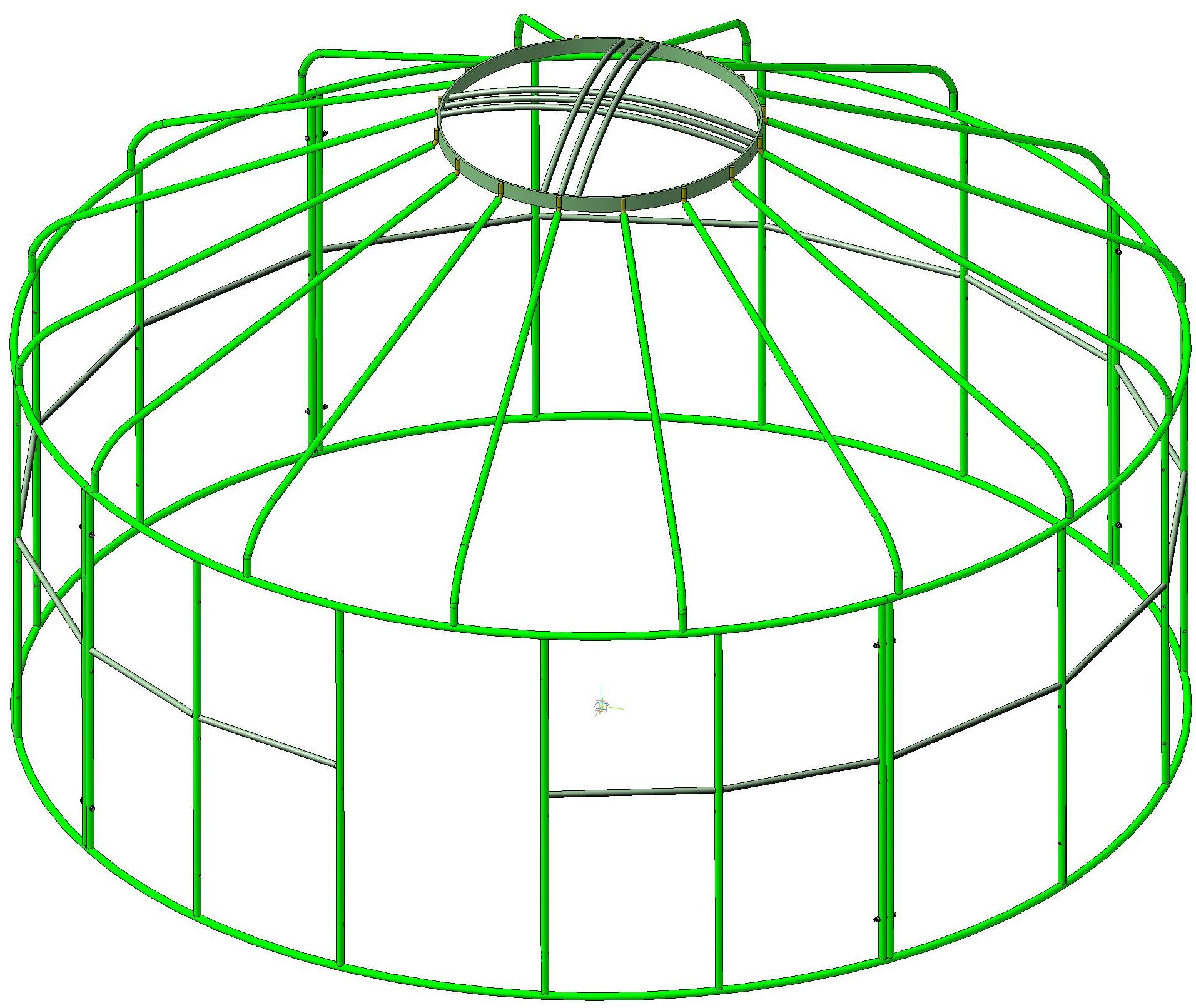

Каркас металлический сборно-разборный - юрта D=5м h=3м.
Предназначена: для использования в быту; для спецназначения; для нужд народного хозяйства.
Форма юрты состоит из куполообразной верхней части и цилиндрической нижней части. Для установки юрты необходимо очистить и разровнять (убрать лишнюю растительность, снег и пр.) на котором она будет установлена. Местом установки юрты должна быть ровная площадка, желательно на возвышенности. Уложить дере-вянные ровные доски, настилы и т.п. бруски (возможны любые варианты, которые могут заменить деревянный пол). Пол кладётся таким образом, чтобы с землёй со-прикасались только бруски, на которые прибиты доски пола. Зазор между землёй и полом обеспечивают дополнительную вентиляцию. Для пола использовать только сухой пиломатериал.
Стены юрты представляют металлический каркас, при помощи верёвки и маркера (кусочка мела, гвоздя) очерчивается диаметр (5м) - будущей юрты. Диаметр круга, должен соответствовать диаметру устанавливаемой юрты. Выставить стены юрты и надёжно произвести стяжку болтовыми соединениями металлического каркаса.
Кровля юрты представляет шанырак и опирающие стойки. Выставить шанырак на высоте ( max ) 3м., установить относительно оси центра юрты крест накрест четыре опирающих стойки (опереть), зафиксировать последующие комплектующие стойки.
В зависимости от предназначения (функции), которые выполняет юрта производится:
- оформление юрты
- интерьер юрты
- обеспечение тепла в юрте
- обеспечение освещения юрты
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Металлический каркас - Юрта D=5м h=3м
Металлический каркас - Юрта D=5м h=3м
3
12
3794
12
3
60
Сообщить о проблеме
Автор
Дата
21.01.2022
Язык
Русский
Состав
3D сборка, Деталировка, Чертежи. Описание - сведений об изделии.
Софт
КОМПАС-3D V12
Как открыть?
Отзывов пока нет
Содержимое архива
-
Юрта D=5м h=3м
-
КД6001.00.03.03 - Труба ф20х2,5.m3d
-
КД6001.00.01.00СБ - Каркас 1.jpg
-
Связь - Труба ф20х2,5 L=927,5.m3d
-
КД6001.00.01.04 - Пруток ф20х60.m3d
-
Связь - Труба ф20х2,5 L=704.m3d
-
КД6001.00.03.01 - Лист гнутый 10.cdw
-
КД6001.00.00.00СБ - Юрта D=5м h=3м.a3d
-
Болт М12
-
Гровер ф12.a3d
-
Гайка М12.a3d
-
Шайба.a3d
-
Thumbs.db
-
Болт М12.a3d
-
Болт М12 + гайка М12.a3d
-
-
КД6001.00.03.00СБ - Шанырак.jpg
-
КД6001.00.02.00СБ - Каркас 2.a3d
-
КД6001.00.00.00СБ - Юрта D=5м h=3м.cdw
-
Общие сведения об изделии - Юрта D=5м h=3м.doc
-
КД6001.00.00.01 - Труба гнутая основание 33,5.m3d
-
КД6001.00.03.03 - Труба ф20х2,5.cdw
-
КД6001.00.02.00СБ - Каркас 2.cdw
-
КД6001.00.01.01 - Труба гнутая основание ф33,5.m3d
-
Thumbs.db
-
КД6001.00.01.03 - Стойка Труба ф33,5х1433.cdw
-
КД6001.00.03.01 - Лист гнутый 10.m3d
-
КД6001.00.01.03 - Стойка труба ф33,5х1433.m3d
-
КД6001.00.01.04 - Пруток ф20х60.cdw
-
КД6001.00.03.02 - Труба ф20х2,5.m3d
-
КД6001.00.03.00СБ - Шанырак.cdw
-
КД6001.00.01.02 - Стойка Труба ф33,5х1433.cdw
-
КД6001.00.03.00СБ - Шанырак.a3d
-
КД6001.00.01.01 - Труба гнутая основание ф33,5.cdw
-
КД6001.00.00.01 - Труба гнутая основание 33,5.cdw
-
КД6001.00.00.00СБ - Юрта D=5м h=3м.jpg
-
КД6001.00.03.04 - Пруток ф20х178.m3d
-
КД6001.00.01.00СБ - Каркас 1.cdw
-
КД6001.00.02.00СБ - Каркас 2.jpg
-
КД6001.00.01.00СБ - Каркас 1.a3d
-
КД6001.00.03.02 - Труба ф20х2,5.cdw
-
КД6001.00.01.02 - Стойка труба ф33,5х1433.m3d
-
КД6001.00.03.04 - Пруток ф20х178.cdw
-
