Металлокаркас душевой + туалет на дачу

0
6
382
1
0
100

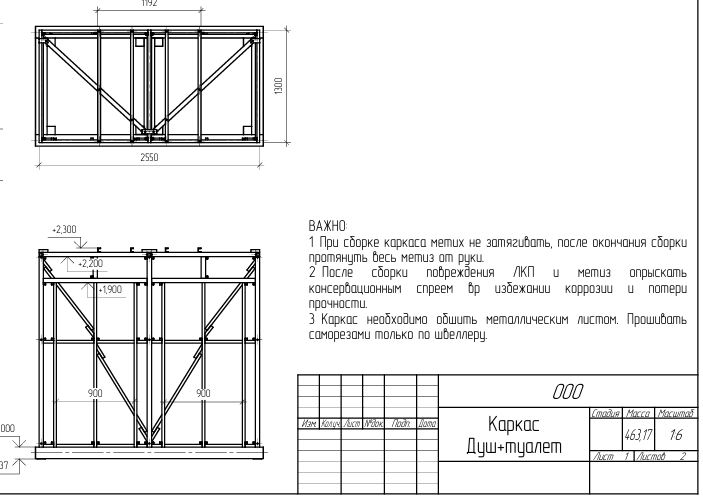

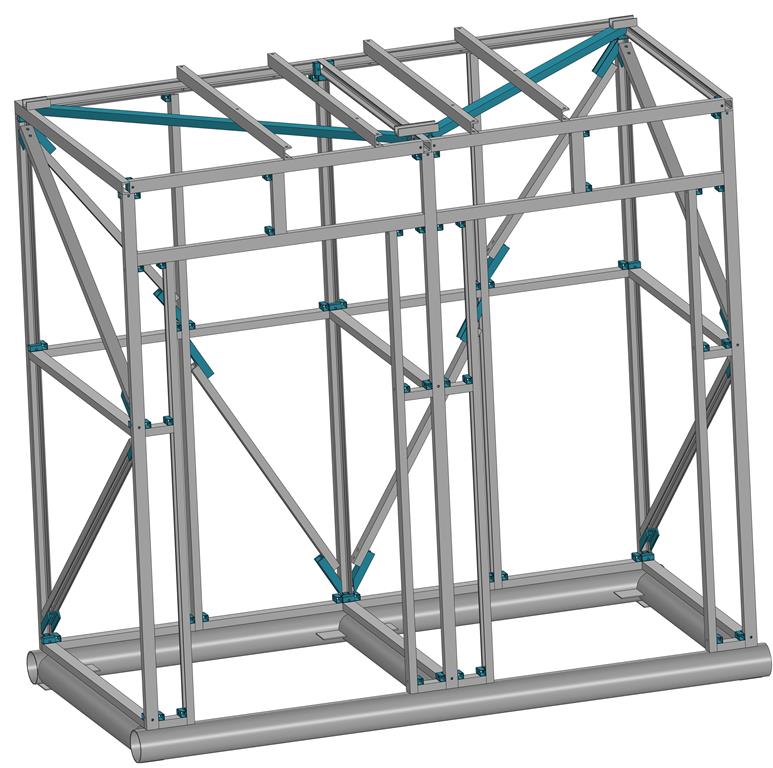

Каркас, размеры в плане, без учета фундаментой части: 2550*1300. Высота без учета кубовой ёмкости: 2300.

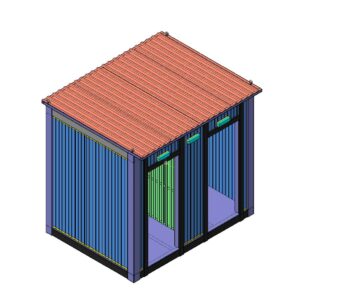

Сделан из основного профиля Швеллер У5, профильная труба 25х25х1,5. Расход Швеллера 70 метров примерно. Сверху предусмотрена площадка под куб с водой. Обшивка снаружи - профлист.


Сообщить о проблеме
Дата
29.06.2025
Язык
Русский
Состав

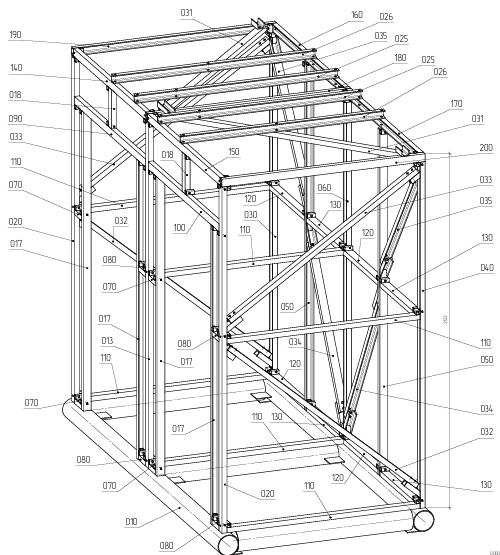

Сборка, отправочные элементы (подсборки), деталировка, с количеством
Софт
КОМПАС-3D 22 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-001.cdw 001.cdw
  • icon-002.cdw 002.cdw
  • icon-003.cdw 003.cdw
  • icon-004.cdw 004.cdw
  • icon-005.cdw 005.cdw
  • icon-006.cdw 006.cdw
  • icon-007.cdw 007.cdw
  • icon-008.cdw 008.cdw
  • icon-009.cdw 009.cdw
  • icon-010.cdw 010.cdw
  • icon-011.cdw 011.cdw
  • icon-012.cdw 012.cdw
  • icon-013.cdw 013.cdw
  • icon-014.cdw 014.cdw
  • icon-016.cdw 016.cdw
  • icon-017.cdw 017.cdw
  • icon-018.cdw 018.cdw
  • icon-019.cdw 019.cdw
  • icon-020.cdw 020.cdw
  • icon-021.cdw 021.cdw
  • icon-022.cdw 022.cdw
  • icon-023.cdw 023.cdw
  • icon-024.cdw 024.cdw
  • icon-025.cdw 025.cdw
  • icon-026.cdw 026.cdw
  • icon-027.cdw 027.cdw
  • icon-028.cdw 028.cdw
  • icon-029.cdw 029.cdw
  • icon-030.cdw 030.cdw
  • icon-031.cdw 031.cdw
  • icon-032.cdw 032.cdw
  • icon-033.cdw 033.cdw
  • icon-034.cdw 034.cdw
  • icon-035.cdw 035.cdw
  • icon-036.cdw 036.cdw
  • icon-037.cdw 037.cdw
  • icon-038.cdw 038.cdw
  • icon-039.cdw 039.cdw
  • icon-040.cdw 040.cdw
  • icon-041.cdw 041.cdw
  • icon-042.cdw 042.cdw
  • icon-043.cdw 043.cdw
  • icon-044.cdw 044.cdw
  • icon-050.cdw 050.cdw
  • icon-060.cdw 060.cdw
  • icon-070.cdw 070.cdw
  • icon-080.cdw 080.cdw
  • icon-090.cdw 090.cdw
  • icon-100.cdw 100.cdw
  • icon-110.cdw 110.cdw
  • icon-120.cdw 120.cdw
  • icon-130.cdw 130.cdw
  • icon-140.cdw 140.cdw
  • icon-150.cdw 150.cdw
  • icon-160.cdw 160.cdw
  • icon-170.cdw 170.cdw
  • icon-180.cdw 180.cdw
  • icon-190.cdw 190.cdw
  • icon-200.cdw 200.cdw
  • icon-Каркас_душ+туалет.a3d Каркас_душ+туалет.a3d
  • icon-Каркас_душ+туалет.stp Каркас_душ+туалет.stp
  • icon-Каркас Душ+туалет.cdw Каркас Душ+туалет.cdw
  • icon-Метиз.a3d Метиз.a3d
  • icon-Планировка_душ+туалет.cdw Планировка_душ+туалет.cdw
