Металлокаркас укрытия 4100х17000х3200

1
13
0
0

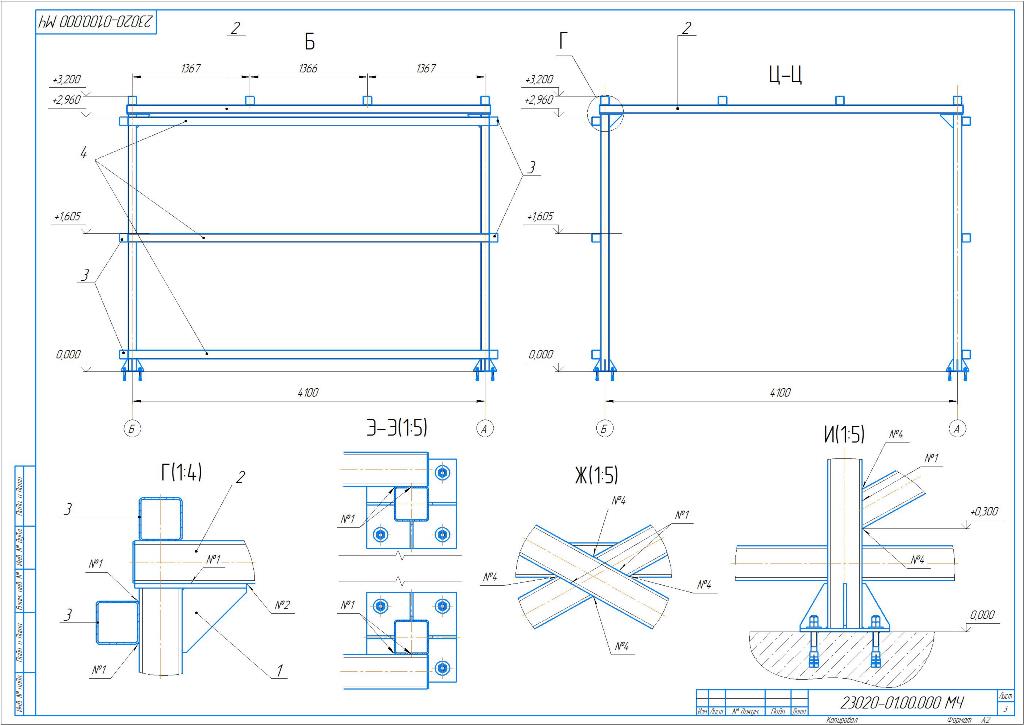

Чертеж Металлокаркас укрытия 4100х17000х3200

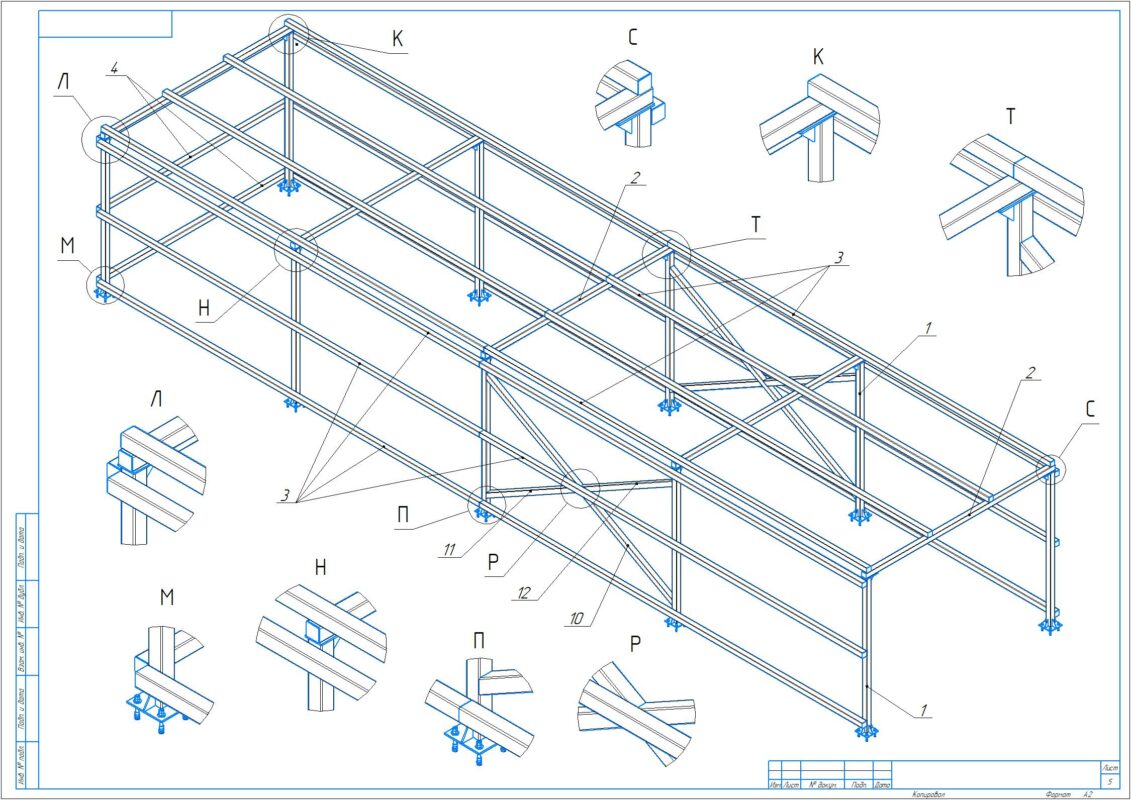

Чертеж Металлокаркас укрытия 4100х17000х3200
Чертеж Металлокаркас укрытия 4100х17000х3200

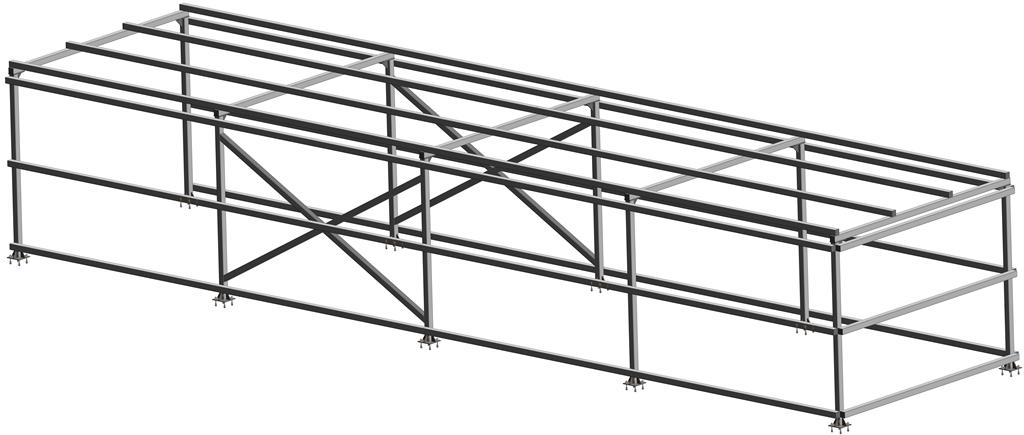

Металлокаркас для укрытия 4100х17000 для промышленных зданий. Размеры реальны согласно ТЗ. 3D модель с деталировкой.

Проектирование металлических конструкций
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

60
Чертеж Проектирование конструкций балочной рабочей площадки размером в плане 2Lx3B
Проектирование конструкций балочной рабочей площадки размером в плане 2Lx3B
40
Чертеж Рабочий проект станции электрической газотурбинной площадью 720 кв.м. раздел КМ
Рабочий проект станции электрической газотурбинной площадью 720 кв.м. раздел КМ
20
Чертеж Проектирование металлокаркаса 4-х метровой наблюдательной вышки
Проектирование металлокаркаса 4-х метровой наблюдательной вышки
50

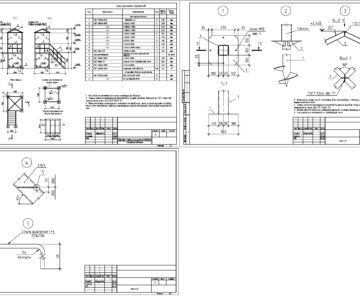

3D модель Металлокаркас спасательной вышки
