Двутавр 18Б1, Двутавр 18Б1, - все размеры в точности по ГОСТ.
Швеллер 12У с уклоном полок по ГОСТ 8240-97. Высота сечения h= 120,0мм Ширина сечения b= 52,0мм Толщина стенки s=4,8мм Толщина полки t=7,8мм Радиус сопряжения R=7,5мм.
Швеллер 16У с уклоном полок по ГОСТ 8240-97. Геометрические характеристики. Высота сечения h= 160,0мм Ширина сечения b= 64,0мм Толщина стенки s=5,0мм Толщина полки t=8,4мм Радиус сопряжения R=8,5мм.
Швеллер 24У с уклоном полок по ГОСТ 8240-97. Высота сечения h= 240,0мм Ширина сечения b= 90,0мм Толщина стенки s=5,6мм Толщина полки t=10,0мм Радиус сопряжения R=10,5мм.
Швеллер 30У с уклоном полок по ГОСТ 8240-97. Высота сечения h= 300,0мм. Ширина сечения b= 100,0мм Толщина стенки s=6,5мм Толщина полки t=11,0мм Радиус сопряжения R=12,0мм.
Используется повсеместно в строительстве металлоконструкций различного назначения.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Металлопрокат в 3D: двутавры 18Б1, 25Б1, швеллеры 12У, 16У, 24У, 30У все размеры по ГОСТ (с возможностью изменения длины)

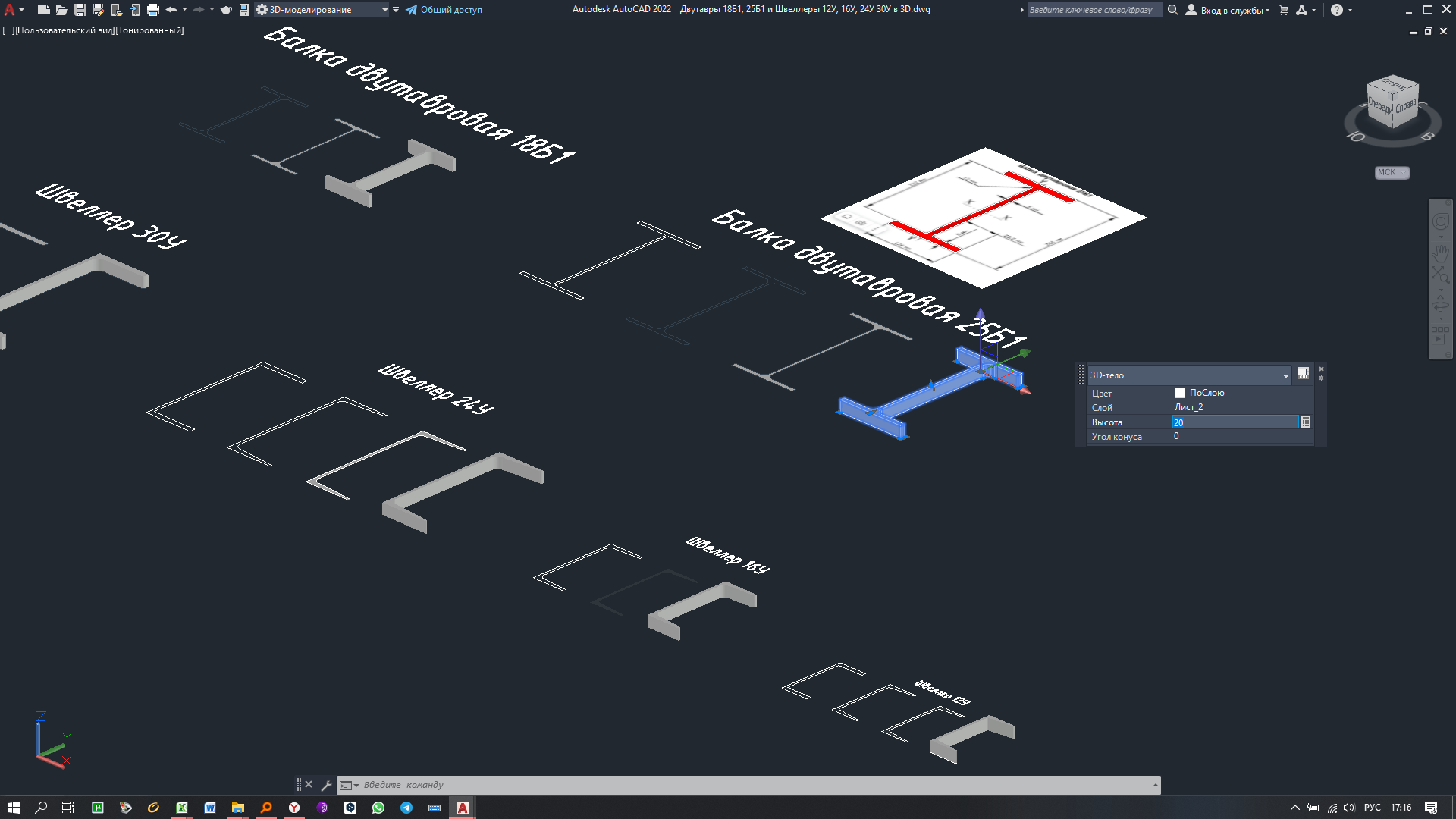

Металлопрокат в 3D: двутавры 18Б1, 25Б1, швеллеры 12У, 16У, 24У, 30У все размеры по ГОСТ (с возможностью изменения длины)
0
0
217
5
0
20
Автор
Эдуард
Якимов
Дата
30.04.2023
Язык
Русский
Состав
ЗD модели (6 отдельных 3D моделей) одной деталью в масштабе 1:1, все модели с возможностью изменения длины
Софт
AutoCAD 2022
Как открыть?
Содержимое архива
-
Двутавры 18Б1, 25Б1 и Швеллеры 12У, 16У, 24У 30У в 3D.dwg
