Метеорологическая мачта М-82

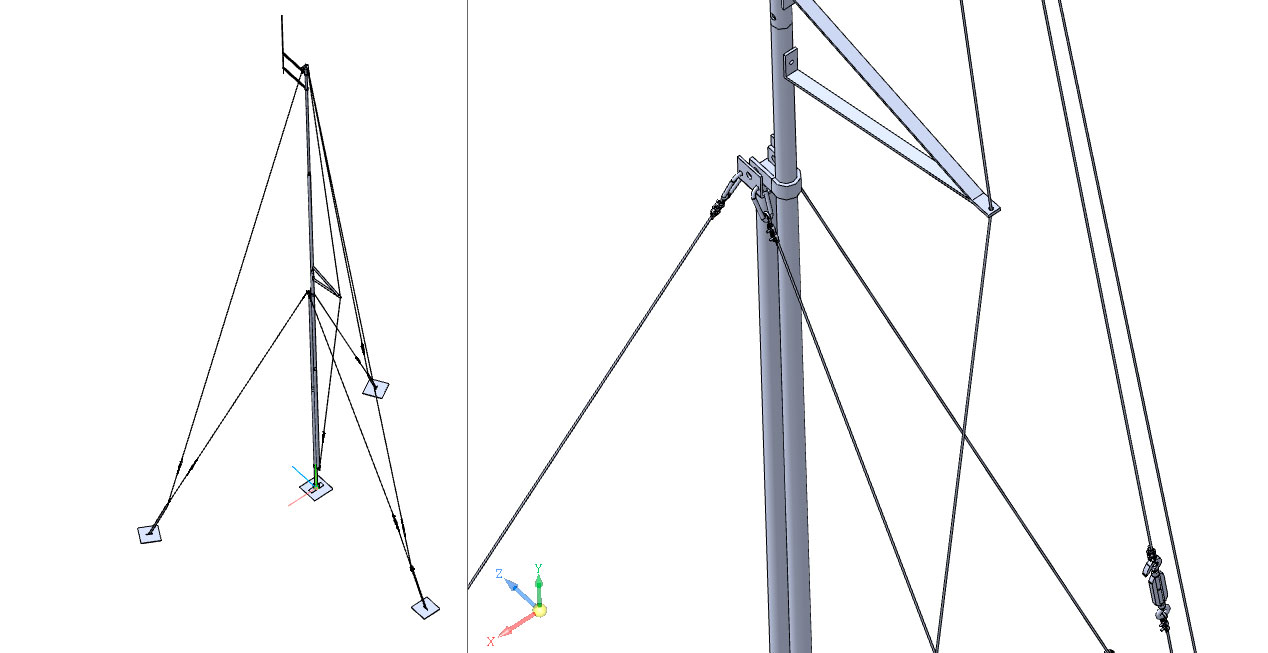

3D модель метеорологической мачты М-82 в сборе. Предназначена для размещения метеорологических датчиков измерения скорости и направления ветра прибора. Мачта имеет высоту 9500 мм и состоит из двух частей:
неподвижной – длиной 4500 мм;
подвижной – длиной 9000 мм.
Неподвижная часть состоит из двух труб основания и закрепляется четырьмя оттяжками
Подвижная часть мачты состоит из четырех труб и может вращаться вокруг оси, проходящей через опору в вершине неподвижной части мачты. Подвижная часть мачты в поднятом положении закрепляется оттяжками .
Нижняя труба подвижной части утяжелена и служит противовесом.
На модели показан не весь крепеж.

Состав: 3D сборка Язык документа

Софт: STEP / IGES AP214

Файлы:
Мачта М-82.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: sergesavin
Дата: 2018-06-25
Просмотры: 643
