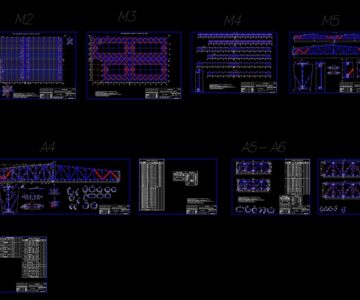

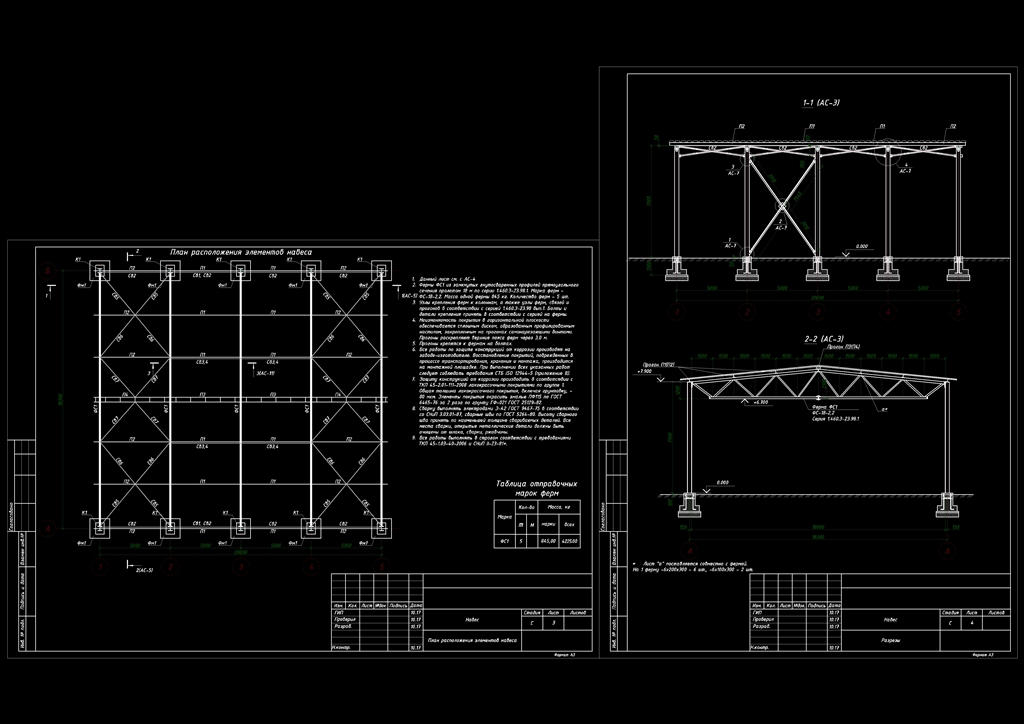

Полный комплект чертежей навеса пролетом 18 м: металлоконструкции фермы сер 1.460.3-23.98.1 пролетом 18 метров, колонны сплошного сечения высотой 8 м, фундаменты столбчатые/

Общие данные
1. Проект разработан в соответствии с заданием на проектирование, техническим регламентом "Здания и сооружения, строительные материалы и изделия. Безопасность", актами законодательства Республики Беларусь, межгосударственными и национальными ТНПА, с соблюдением технических условий.
2. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических,санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию обьекта при соблюдении , предусмотренных рабочими чертежами, мероприятий.
3. Нормативное значение ветрового давления принято по СНиП 2.01.07-85 для I ветрового района-0.23кПа(23кг/м2).
4. Нормативное значение веса снегового покрова на 1м горизонтальной поверхности земли принято по СНиП 2.01.07-85 для IБ снегового района-0,8 кПа(80 кг/м2).
5. Проект разработан для производства работ в летнее время. При производстве в зимнее время следует соблюдать соответствующие требования Проект разработан для производства работ в летнее время. При производстве в зимнее время следует соблюдать соответствующие требования ТКП 45-5.03-21-2006 "Бетонные работы при отрицательных температурах воздуха. Правила производства", СНБ 5.01.01-99 "Основания и фундаменты зданий и сооружений".
6. При производстве строительно-монтажных работ следует руководствоваться указаниями
ТКП 45-4.03-40-2006 "Безопасность труда в строительстве. Общие требования"
ТКП 45-1.03-44-2006 "Безопасность труда в строительстве. Строительное производство"
ТКП 45-1.03-161-2009 "Организация строительного производства"
ТКП 45-5.04-41-2006 " Стальные конструкции. Правила монтажа"
ТКП 45-1.03-236-2011 "Строительно-монтажные работы. Сварочные работы. Правила производства"
ТКП 45-5.01-254-2012 "Основания и фундаменты зданий и сооружений. Основные положения. Строительные нормы проектирования"
ТКП 45-5.03-131-2009 "Монолитные бетонные и железобетонные конструкции. Правила возведения"
П2-2000 к СНиП 3.03.01-87 "Производство бетонных работ на строительной площадке"
ТКП 45-5.06-136-2009 "Легкие ограждающие конструкции. Правила монтажа"
ТКП 45-1.03-59-2008 "Приёмка законченных строительством объектов. Порядок проведения".
7. Конструктивные решения. Основными несущими конструкциями здания являются колонны, жестко защемленные в фундаменты, фермы и прогоны. Устойчивость здания обеспечивается вертикальными и горизонтальными связями в сочетании с диском покрытия.
8. В соответствии с ГОСТ 27751, изменение 1, уровень ответственности сооружения II, коэффициент надёжности по назначению γn =0,95.
9. Класс сложности в соответствии с СТБ 2331-2015 - К-5.
10. За условную отметку 0.000 принят уровень чистого пола здания.
11. Все работы по защите конструкций от коррозии производят на заводе-изготовителе. Восстановление покрытий, поврежденных в процессе транспортирования, хранения и монтажа, производится на монтажной площадке. При выполнении всех указанных работ следует соблюдать требования СТБ ISO 12944-5 (приложение В).



Автор
user-3650051
Дата
06.12.2024
Язык
Русский
Состав
Металлоконструкции и фундаменты навеса
Софт
AutoCAD 2007 Как открыть?
Содержимое архива
  • Навес АС.dwg
